基于 STM32 的数码相框设计与实现（全套毕设资料 + 源码解析 + 大学生学习干货）

一、前言点击此处查看项目源码




项目以 Cortex-M3 内核 STM32 单片机为核心，融合 SPI 通信、SD 卡存储、FATFS 文件系统、JPG/BMP 图像解码、TFT 液晶驱动，实现 SD 卡图片自动幻灯片轮播。

内容兼顾零基础入门与毕设答辩需求，新增大量适合在校大学生的学习思路、考点总结、自学路径，适合课堂实训、期末课程设计、本科毕业设计参考。
二、项目整体概述


2.1 项目学习价值（大学生必看）

• 综合性强：同时覆盖硬件电路、单片机底层驱动、文件系统、图像处理四大嵌入式核心板块，是大学单片机综合实训标准选题；
• 知识点贴合课本：IO 口、SPI 串行通信、定时器延时、中断、外部存储、LCD 显示，全部是《单片机原理》《嵌入式系统》课堂核心考点；
• 毕设容错率高：硬件模块成熟，资料完善，调试难度低，容易做出实物演示，答辩展示效果好；
• 简历加分项目：企业嵌入式岗位高频考察 SPI、FATFS、屏幕驱动相关知识点，可直接写在校招项目经验。


2.2 项目交付全套资料

• 13000 字标准本科毕业论文；
• 毕业设计任务书、中期检查记录表；
• 外文原文 + 中文翻译；
• 完整答辩 PPT；
• MDK3.80 完整工程源代码、驱动库。


三、硬件架构设计



整个系统分为三大核心硬件模块，搭配辅助外设：

• STM32 主控模块（STM32F10X_MD）

  Cortex-M3 内核，负责外设调度、文件读取、图像解码、逻辑控制，系统核心控制器。
• TFT-LCD 液晶显示模块

  图像输出载体，实现文字提示、BMP/JPG 图片全屏渲染展示。
• SD 卡存储模块

  采用 SPI 通信驱动 SD 卡，搭配 FATFS 文件系统存放图片素材（JPG/JPEG/BMP）。
• 辅助外设：LED 指示灯、复位按键、SPI Flash、RTC 时钟、串口调试接口。


四、开发环境与工具栈

• 操作系统：Windows7/Windows10 均可
• 编译开发 IDE：MDK3.80（RVMDK）

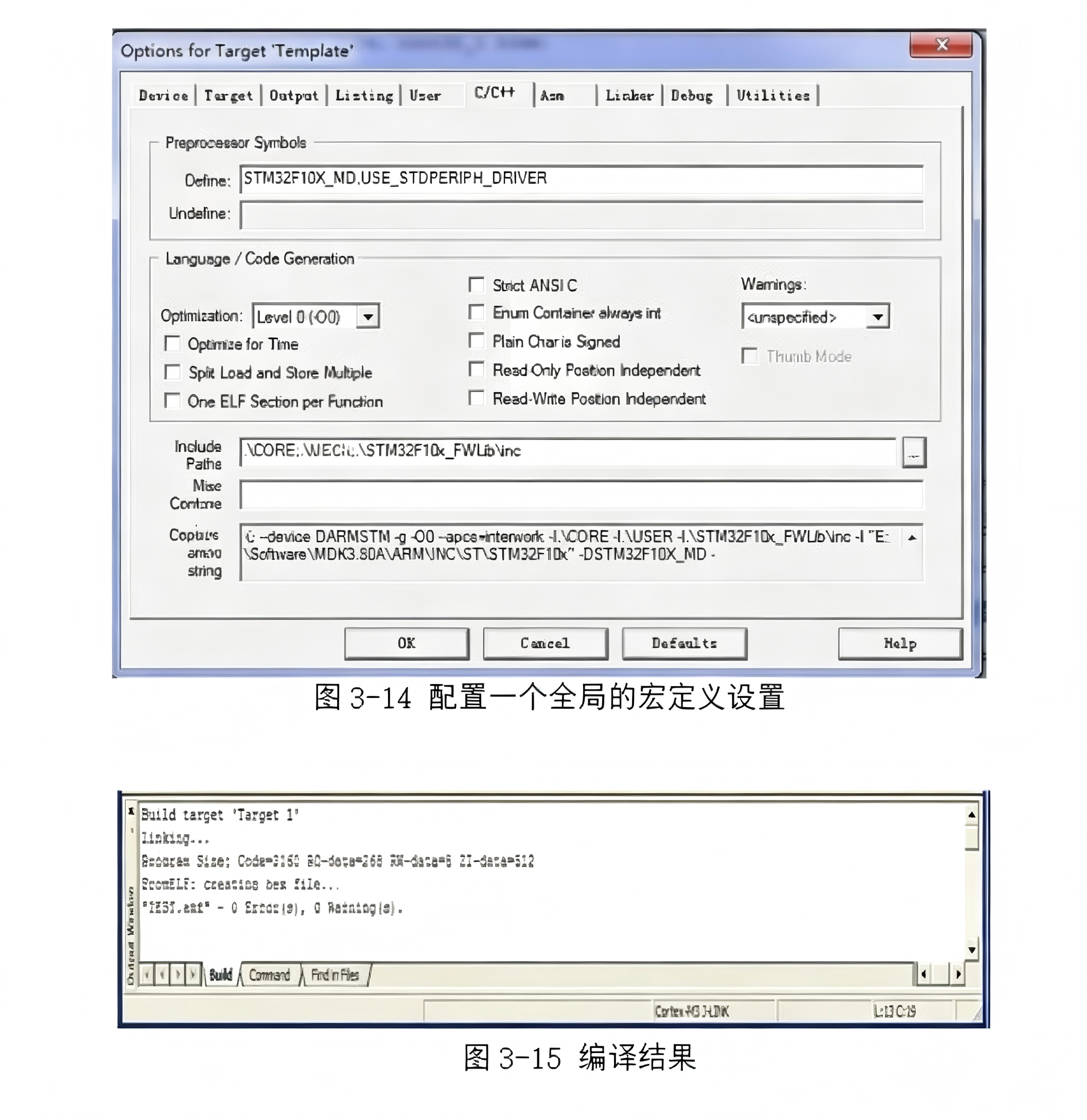

  • 工程宏定义：STM32F10X_MD、USE_STDPERIPH_DRIVER（标准库开发）

• 程序下载工具：mcuisp（串口烧录.hex 文件）
• 调试工具：SSCOM 串口调试助手
• 核心软件库：FATFS 文件系统、JPEG/BMP 图像解码库、各外设底层驱动


五、系统核心功能

• 图片格式解析：支持 SD 卡中 BMP、JPG、JPEG 三种主流图片格式解码；
• 幻灯片轮播：自动遍历图片文件夹，多张图片循环自动播放；
• 分层故障自检：开机依次检测字库、SD 卡、FAT 文件系统、图片目录，异常时 LCD 屏幕打印文字报错；
• 基础交互：RESET 按键硬件复位，LED 闪烁作为系统运行状态提示；
• 文字显示：开机展示毕业设计标题、运行提示等自定义文字界面。


六、软件程序设计详解


6.1 代码分层架构（大学生规范编程思维）

• 底层驱动层：系统时钟、延时、串口、SPI、LCD、按键、SD 卡、RTC、LED 底层驱动；
• 中间功能层：FATFS 文件系统移植、字库加载、JPG/BMP 图像解码；
• 应用逻辑层：系统初始化、图片遍历、幻灯片播放、异常提示逻辑。


学习提示：分层思想是嵌入式考试、面试高频考点，写代码不要全部堆在 main 函数，方便调试、修改、复用。

6.2 系统主程序运行流程

• 初始化系统时钟、延时函数、LCD、按键、LED、SPI Flash 外设；
• 校验字库文件，缺失则屏幕打印错误并卡死；
• SD 卡硬件初始化，校验 SD 卡是否正常挂载；
• 初始化 FATFS 文件系统，检测文件系统是否损坏；
• 检索根目录图片文件夹，无对应文件夹则弹窗提示；
• 进入死循环，遍历所有图片文件，解码后刷新 LCD 实现幻灯片轮播。

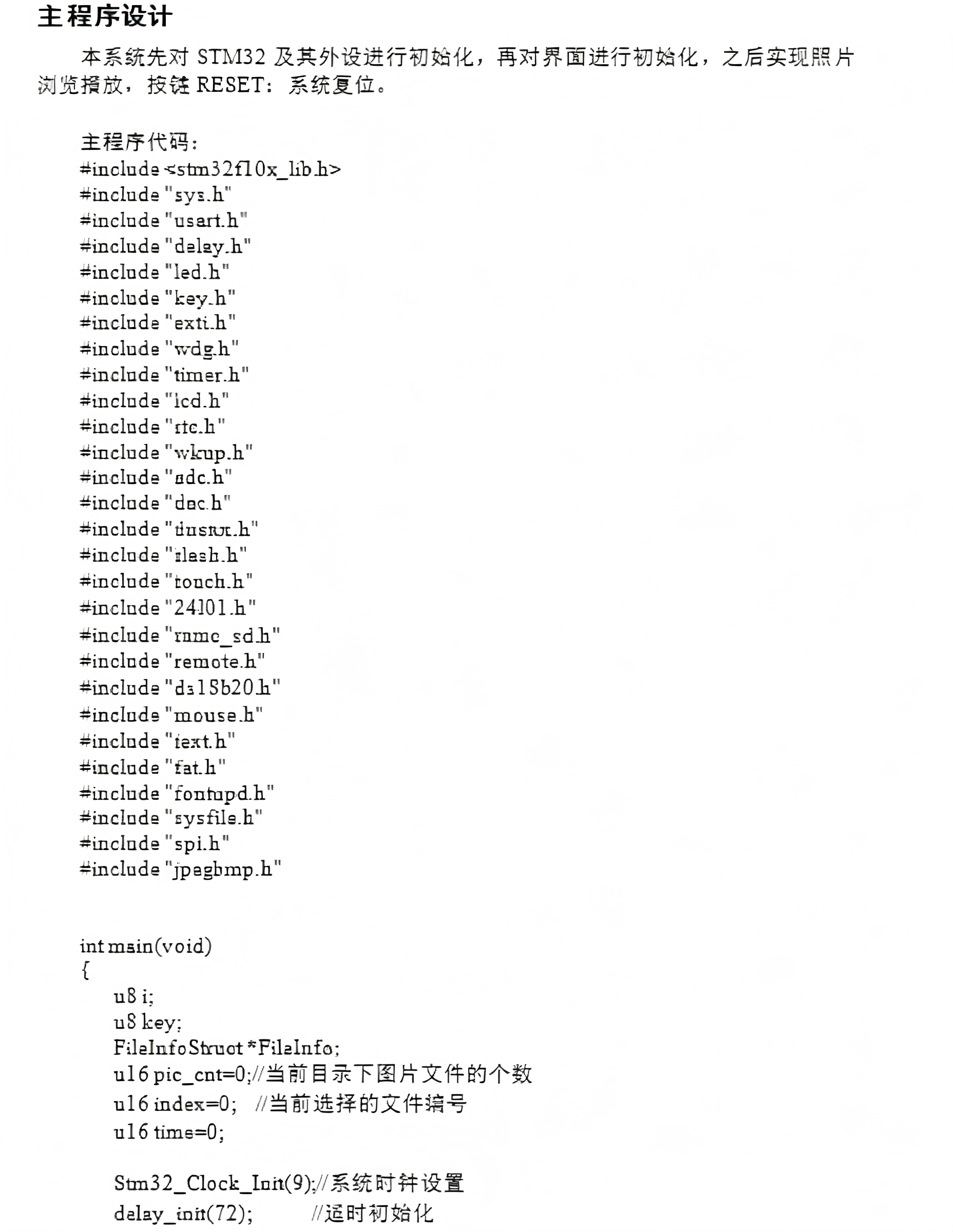

6.3 核心主程序片段

1. #include "stm32f10x_lib.h"

2. #include "usart.h"

3. #include "sys.h"

4. #include "delay.h"

5. #include "lcd.h"

6. #include "mmc_sdh"

7. #include "fat.h"

8. #include "jpegbmp.h"

9.

10. int main(void)

11. {

12.     u16 index = 0;

13.     u16 pic_cnt = 0;

14.     // 系统时钟初始化72M

15.     Stm32_Clock_Init(9);

16.     delay_init(72);

17.     // 外设初始化

18.     LCD_Init();

19.     KEY_Init();

20.     LED_Init();

21.     SPI_Flash_Init();

22.

23.     // 字库检测

24.     if(!Font_Init())

25.     {

26.         POINT_COLOR=RED;

27.         LCD_ShowString(60,50,"Font ERROR");

28.         while(1);

29.     }

30.     // SD卡与文件系统初始化校验

31.     if(SD_Initialize())

32.     {

33.         Show_Str(60,150,"SD卡错误!",16,0);

34.         delay_ms(2000);

35.     }

36.     FAT_Init();

37.     // 查找图片文件夹

38.     while(SysInfoGet(1))

39.     {

40.         LED0=!LED0;

41.         Show_Str(60,130,"图片文件夹未找到!",16,0);

42.         delay_ms(2000);

43.     }

44.     Show_Str(60,130,"开始显示...",16,0);

45.     delay_ms(2000);

46.     Cur_Dir_Cluster=PICCLUSTER;

47.     // 图片循环播放主循环

48.     while(1)

49.     {

50.         pic_cnt=0;

51.         // 遍历、解码、渲染图片逻辑省略

52.     }

53. }

复制代码

掌握主控芯片电源、复位、晶振、BOOT 启动引脚原理，看懂最小系统原理图，能独立排查单片机不启动故障；SPI 串行通信核心知识点

SPI 四线通信时序、主机模式、时钟极性 / 相位配置，SD 卡、SPI Flash 共用 SPI 总线，学会片选引脚分时控制；TFTLCD 屏幕硬件原理

并行 LCD 驱动接线逻辑，背光控制、8/16 位数据口区别，理解屏幕坐标、像素点色值存储规则；硬件调试通用技巧（实训必用）

万用表测电源、示波器看 SPI 时序、模块单独上电测试，出现黑屏、不读卡时分模块定位问题，避免全盘拆卸。
7.2 STM32 软件编程学习（课程实验核心）

• MDK 开发工具完整学习路线

  新建标准库工程、分组管理驱动文件、宏定义配置、编译报错排查、hex 文件生成、串口烧录全流程；
• 标准库底层驱动编写思路

  学会 GPIO、SPI、定时器标准库函数调用逻辑，看懂寄存器映射与库函数封装区别，考试常考寄存器底层原理；
• 延时函数两种实现方式

  循环软件延时、定时器中断延时，对比优缺点，理解软件延时占用 CPU 资源的弊端。


7.3 进阶嵌入式核心技术（加分知识点）

• FATFS 文件系统移植（本项目最大难点 & 亮点）

  • 学习内容：FAT 文件存储原理、扇区读写、文件挂载、目录遍历、文件打开读取；
  • 大学生学习建议：先单独做 SD 卡读写文本文件实验，再移植图片读取逻辑，分步降低难度；
  • 考点：FATFS 移植需要对接底层硬件读写接口，是嵌入式综合设计高频考点。

• BMP/JPG 图像解码原理

  BMP 无压缩位图存储结构、JPG 压缩格式解压逻辑，像素数据转换为屏幕 RGB 显示数据，理解图像色彩存储规则；
• 故障自检程序设计思想

  分层检测外设、文件系统，用屏幕文字提示错误，培养工程化健壮代码思维，区别于课堂简单实验代码。


7.4 适合大学生的自学分步路线（零基础也能上手）

• 第一阶段（1-3 天）：吃透 STM32 基础实验

  LED 点亮、按键检测、串口打印、SPI 读写 Flash，熟练基础 IO 与通信；
• 第二阶段（3-5 天）：屏幕单独驱动实验

  实现 LCD 显示文字、彩色方块、简易 BMP 图片，掌握屏幕刷新逻辑；
• 第三阶段（5-7 天）：SD 卡 + FATFS 单独调试

  单独完成 SD 卡挂载、读取文件夹、读取 txt 文本，确认存储模块正常；
• 第四阶段：模块整合，图片解码 + 自动轮播逻辑开发；
• 第五阶段：完善报错检测、美化界面、写论文与答辩 PPT。


7.5 毕业设计专项技能分享

• 论文写作规范学习

  硬件原理图绘制、软件流程图绘制、模块框图、测试结果截图规范，论文分为绪论、硬件、软件、调试、总结标准结构，可直接套用本文配套文档；
• 答辩准备学习要点

  提前吃透三大核心：SPI 通信、FATFS、图像解码，老师提问集中在这三块；准备实物演示流程，开机、读卡、图片切换、故障演示完整流程；
• 项目拓展创新点（毕设加分项，大学生可自主改造）

  • 增加触摸按键，手动切换上一张 / 下一张图片；
  • 添加 RTC 实时时钟，屏幕右上角显示时间；
  • 增加按键调速，自定义图片切换间隔；
  • 加入低功耗休眠模式，无操作一段时间关闭 LCD 背光；
  • 增加图片放大、缩小简易处理功能。




7.6 求职、期末复习收益

• 期末单片机考试：SPI 通信、文件系统、LCD 显示全部是大题考点，做完项目轻松应对试卷；
• 校招嵌入式面试：面试官高频提问 SPI 时序、FATFS 移植、屏幕驱动，本项目完整覆盖相关实操经验；
• 实训报告写作：可直接复用本项目功能描述、软硬件设计、调试分析内容。


八、论文完整目录结构

• 绪论：数码相框技术背景、市场背景、课题研究内容与设计特点
• 硬件介绍：STM32 主控、LCD 显示、SD 存储卡模块硬件原理
• 软件开发环境：MDK 安装注册、工程搭建、mcuisp/SSCOM 调试工具使用
• 程序设计：整体流程、SD 卡图片读取、图像解码、主程序、软硬件调试
• 结束语
• 参考文献、致谢、外文文献与译文


九、项目总结



本 STM32 数码相框是电子信息专业标准综合性实训项目，从硬件电路、底层驱动、文件系统到图像解码形成完整开发链路，覆盖大学单片机课程绝大多数核心知识点。

配套资料完整，学习门槛友好，在校学生可以按照分步自学路线，从零完成实物开发；同时适配课程设计、期末实训、本科毕业设计，项目经历可写入简历提升校招竞争力。项目预留大量拓展改造空间，方便大家自主增加创新功能，提升论文分数与答辩亮点。
