基于STM32的数码相框设计与实现

一、前言



本篇分享一套完整可用于本科电子信息 / 自动化专业毕业设计的项目：基于 STM32F103 的嵌入式数码相框，配套完整论文、任务书、中期表、外文翻译、答辩 PPT、工程源码，文档编号 DC12675。项目基于 Cortex-M3 内核 STM32 单片机，结合 SD 卡存储、FAT 文件系统、JPG/BMP 图像解码、TFT 液晶驱动，实现图片幻灯片自动轮播，覆盖嵌入式硬件、底层驱动、文件系统、图像解码等核心知识点，非常适合单片机入门学习与毕设参考。

二、项目整体概述


2.1 项目背景



嵌入式电子产品发展迅速，数码相框作为图像显示类典型嵌入式设备，可用于单片机综合实训。STM32 具备外设资源丰富、功耗低、开发成本低廉等优势，本设计以此为主控，读取 SD 卡内图片并在 TFT 屏幕循环播放幻灯片，完成小型独立图像显示设备开发。

2.2 项目交付全套资料

• 13000 字完整毕业论文
• 毕业设计任务书、中期检查表
• 外文翻译 + 外文原文
• 答辩 PPT
• MDK 完整工程源代码


三、硬件架构设计



整个系统分为三大核心硬件模块，搭配辅助外设：

• STM32 主控模块（STM32F10X_MD）

  Cortex-M3 内核，负责外设调度、文件读取、图像解码、逻辑控制，系统核心控制器。
• TFT-LCD 液晶显示模块

  图像输出载体，实现文字提示、BMP/JPG 图片全屏渲染展示。
• SD 卡存储模块

  采用 SPI 通信驱动 SD 卡，搭配 FATFS 文件系统存放图片素材（JPG/JPEG/BMP）。
• 辅助外设：LED 指示灯、复位按键、SPI Flash、RTC 时钟、串口调试接口。


四、开发环境与工具栈

• 操作系统：Windows7
• 编译开发 IDE：MDK3.80（RVMDK）

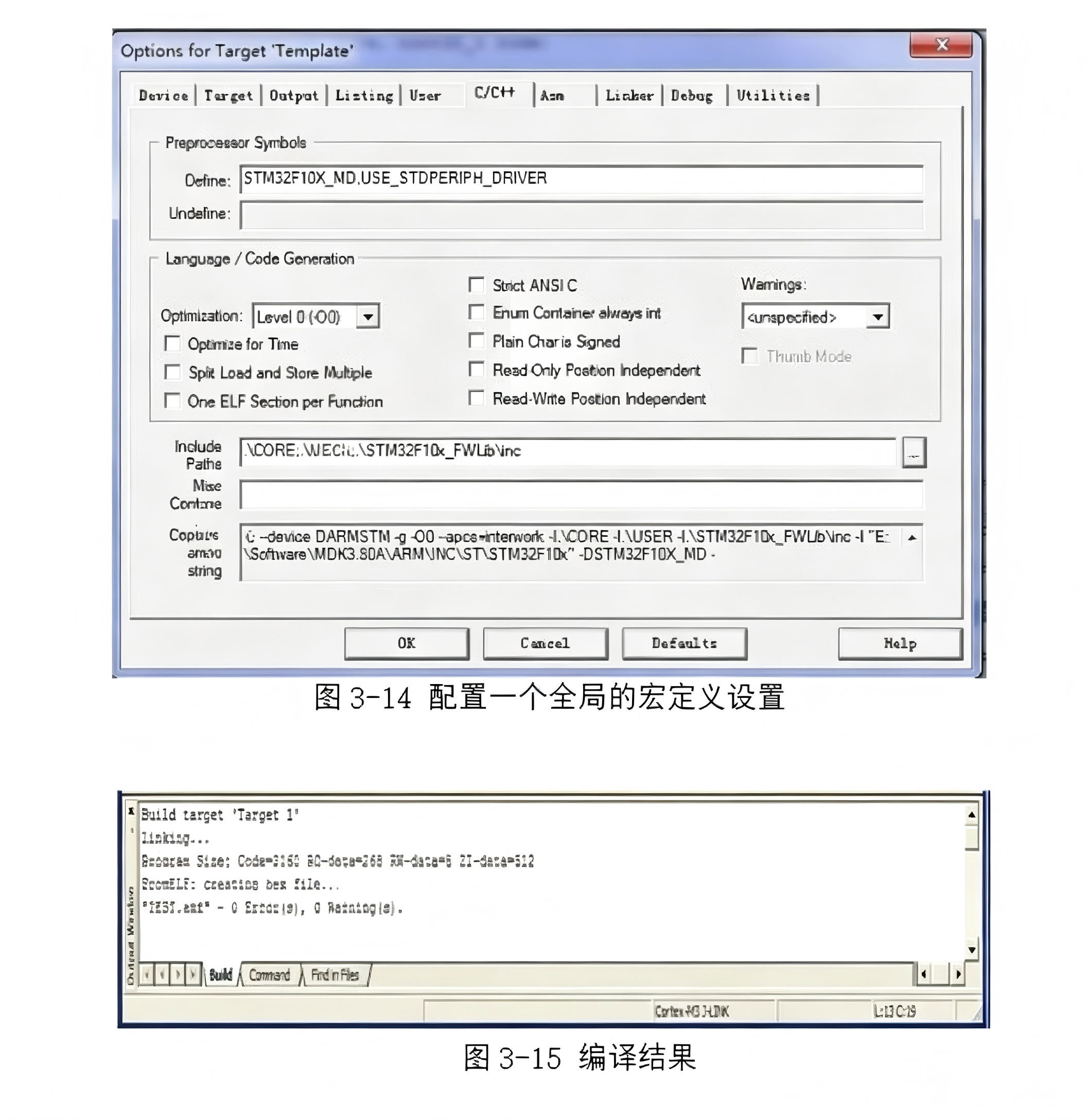

  • 工程宏定义：STM32F10X_MD、USE_STDPERIPH_DRIVER（标准库开发）

• 程序下载工具：mcuisp（串口烧录.hex 文件）
• 调试工具：SSCOM 串口调试助手
• 核心软件库：FATFS 文件系统、JPEG/BMP 图像解码库、各外设底层驱动


五、系统核心功能

• 图片格式解析：支持 SD 卡中 BMP、JPG、JPEG 三种主流图片格式解码；
• 幻灯片轮播：自动遍历图片文件夹，多张图片循环自动播放；
• 分层故障自检：开机依次检测字库、SD 卡、FAT 文件系统、图片目录，异常时 LCD 屏幕打印文字报错；
• 基础交互：RESET 按键硬件复位，LED 闪烁作为系统运行状态提示；
• 文字显示：开机展示毕业设计标题、时间等自定义文字界面。


六、软件程序设计详解


6.1 代码分层架构

• 底层驱动层：系统时钟、延时、串口、SPI、LCD、按键、SD 卡、RTC、LED 底层驱动；
• 中间功能层：FATFS 文件系统移植、字库加载、JPG/BMP 图像解码；
• 应用逻辑层：系统初始化、图片遍历、幻灯片播放、异常提示逻辑。


6.2 系统主程序运行流程

• 初始化系统时钟、延时函数、LCD、按键、LED、SPI Flash 外设；
• 校验字库文件，缺失则屏幕打印错误并卡死；
• SD 卡硬件初始化，校验 SD 卡是否正常挂载；
• 初始化 FATFS 文件系统，检测文件系统是否损坏；
• 检索根目录图片文件夹，无对应文件夹则弹窗提示；
• 进入死循环，遍历所有图片文件，解码后刷新 LCD 实现幻灯片轮播。


6.3 核心主程序片段

1. #include "stm32f10x_lib.h"

2. #include "usart.h"

3. #include "sys.h"

4. #include "delay.h"

5. #include "lcd.h"

6. #include "mmc_sdh"

7. #include "fat.h"

8. #include "jpegbmp.h"

9.

10. int main(void)

11. {

12.     u16 index = 0;

13.     u16 pic_cnt = 0;

14.     // 系统时钟初始化72M

15.     Stm32_Clock_Init(9);

16.     delay_init(72);

17.     // 外设初始化

18.     LCD_Init();

19.     KEY_Init();

20.     LED_Init();

21.     SPI_Flash_Init();

22.

23.     // 字库检测

24.     if(!Font_Init())

25.     {

26.         POINT_COLOR=RED;

27.         LCD_ShowString(60,50,"Font ERROR");

28.         while(1);

29.     }

30.     // SD卡与文件系统初始化校验

31.     if(SD_Initialize())

32.     {

33.         Show_Str(60,150,"SD卡错误!",16,0);

34.         delay_ms(2000);

35.     }

36.     FAT_Init();

37.     // 查找图片文件夹

38.     while(SysInfoGet(1))

39.     {

40.         LED0=!LED0;

41.         Show_Str(60,130,"图片文件夹未找到!",16,0);

42.         delay_ms(2000);

43.     }

44.     Show_Str(60,130,"开始显示...",16,0);

45.     delay_ms(2000);

46.     Cur_Dir_Cluster=PICCLUSTER;

47.     // 图片循环播放主循环

48.     while(1)

49.     {

50.         pic_cnt=0;

51.         // 遍历、解码、渲染图片逻辑省略

52.     }

53. }

复制代码
