仿古九龙门牌楼 CAD 施工图纸完整资料介绍 + 古建行业知识分享

一、资料基础概况点击此处查看图纸源文件
资料名称：仿古建筑九龙门牌楼施工 CAD 设计图
图纸类型：仿古牌楼全套建筑施工 CAD 图纸
图纸比例：统一标准 1:100 制图，尺寸标注规范，适配现场施工放线
适用场景：文旅景区主入口、寺庙山门、古镇地标、园区主大门、仿古文化街区标志性牌楼
图纸特点：整套图纸体系完整，立面、平面、剖面配套齐全，制图逻辑清晰，可直接修改尺寸复用至同类大型仿古门楼项目
二、整套图纸完整收录内容
1. 立面类图纸
1-4 轴整体立面图、侧立面图，完整展示九龙门整体外观、开间比例、檐口高度、龙纹装饰预留区域、屋顶形制、整体轮廓尺寸。
2. 平面图纸
牌楼底层总平面图，标注立柱定位、门洞开间、整体面阔进深、平台范围、人流通行分区，方便基础放线与场地规划。
3. 剖面核心图纸（4 组关键剖面）
1-1 剖面图、2-2 剖面图、3-3 剖面图，完整表达竖向层高、梁板标高、挑檐悬挑尺寸、屋面构造层次、立柱竖向高度、斗拱安装位置，解决竖向施工标高控制问题。
4. 成套预览总图

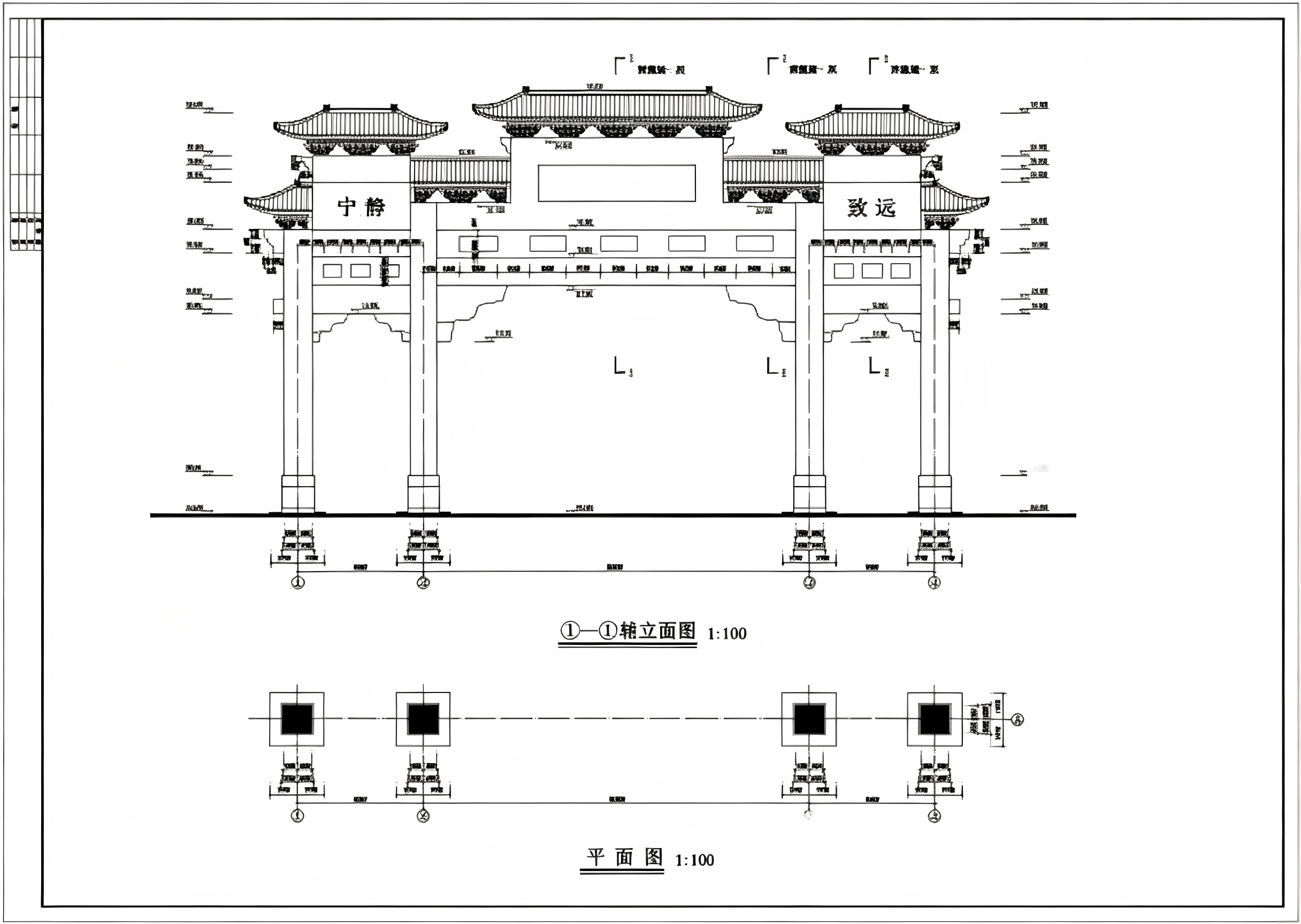

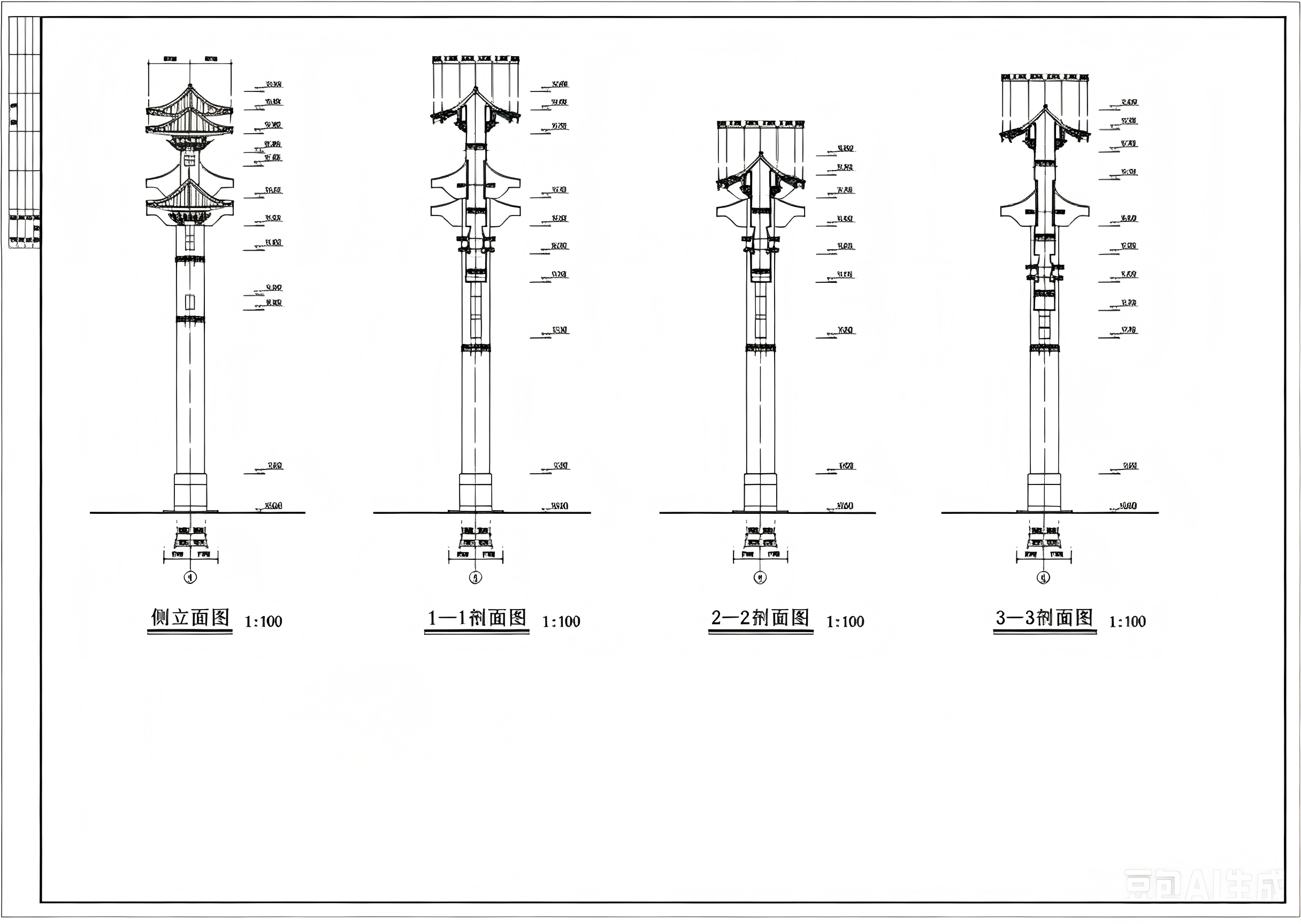

总图一：侧立面、1-1/2-2/3-3 剖面合集；总图二：整体轴立面 + 平面合集，完整覆盖整体外观与平面布局两大核心板块。
三、图纸核心优势
图纸成套无缺失：宏观平面、立面造型、竖向剖面全部配齐，不用额外补充图纸即可完成方案深化与施工交底；
比例统一标准化：全图采用 1:100 通用建筑制图比例，图纸缩放、现场量尺换算便捷，施工员识图门槛低；
适配九龙主题牌楼：图纸预留大面积装饰区域，可配套九龙浮雕、盘龙额枋、龙纹斗拱等特色古建雕刻，契合九龙门文化主题；
通用性强：可根据场地宽度、高度需求调整开间尺寸，寺庙、景区、文旅小镇多场景通用。
四、古建专业知识分享（行业干货，可转发科普）
知识 1：九龙门牌楼的 “九” 文化与古建等级规制
古建数字礼制：传统中式建筑以 “九” 为至尊数字，代表九五之尊，古时多用于皇家建筑、大型寺观主入口，象征尊贵、祥瑞、九龙聚福，景区、寺庙选用九龙门牌楼可大幅提升场地气场与文化底蕴。
区分概念：九龙门≠九间牌楼。本套图纸为多间多楼式主题牌楼，以九龙雕刻纹饰为核心特色；传统 “九间牌楼” 指九跨门洞超大型规制，民间极少使用，仅古代皇家陵寝、宫殿配套可见。
文化寓意：九龙纹样寓意风调雨顺、兴旺昌盛，寺庙山门使用代表佛法护佑，文旅景区使用寓意财源汇聚、游客络绎不绝。
知识 2：大型牌楼剖面设计核心知识点（施工必懂）
多剖面设计的作用：大型牌楼悬挑檐口长、竖向层次多，单一张立面图无法表达内部梁板标高，图纸设置 1-1、2-2、3-3 多道剖切，分别截取明间主门洞、次间、檐口悬挑位置，精准控制梁柱高度、屋面坡度、斗拱安装标高，避免现场施工尺寸出错。
1:100 制图行业标准：仿古门楼、牌楼通用出图比例，既能完整展示整体造型，又能清晰标注开间、层高、檐出等关键尺寸，兼顾方案展示与现场施工。
知识 3：九龙主题牌楼造型与结构搭配要点
装饰与结构分离设计：现代仿古牌楼内部采用钢筋混凝土框架承重，额枋、立柱外侧预留装饰层厚度，后期外挂石材九龙浮雕、水泥预制盘龙构件，装饰构件不参与受力，降低开裂、脱落风险。
屋顶形制适配：九龙门多搭配庑殿顶或歇山顶，多层飞檐搭配九龙纹饰，视觉层次丰富；图纸剖面完整设计屋面找坡、防水基层，防止雨水冲刷龙纹雕刻造成风化褪色。
知识 4：牌楼开间与通行尺寸行业规范
景区主入口九龙门常规布局：中间主门洞加宽，满足观光车、观光大巴通行；两侧次门洞为人行通道，主次开间形成对称美学，契合中式对称审美。
场地适配逻辑：图纸平面完整标注整体占地尺寸，前期规划时可直接匹配广场、台阶、水系布局，牌楼前预留集散平台，避免入口拥挤。
知识 5：木牌楼与现代混凝土仿古九龙门优劣对比
纯木九龙牌楼：雕刻质感细腻，但户外易虫蛀、腐烂、防火性能差，3-5 年需大规模维护，仅适合室内小型仿古门楼；
全石九龙牌楼：雕刻精美但自重极大，基础造价翻倍，悬挑檐口抗震性能弱，大风天气存在安全隐患；
混凝土仿古九龙门（图纸适配做法）：内部刚性框架抗风抗震，户外使用寿命可达数十年，外部可做石材、水泥彩绘九龙雕刻，造价适中、后期维护简单，是当前文旅、寺庙项目主流选择。
知识 6：牌楼立面设计审美常识
传统古建牌楼讲究 “上宽下收”，檐口向外舒展，立柱垂直稳重；九龙门因带有多层龙纹装饰，立面会适度增加额枋宽度，平衡龙纹厚重感，图纸立面严格遵循古建比例美学，不会出现头重脚轻、比例失调的问题。
五、使用注意事项
本套图纸为参考范本，正式施工前需结合场地地质条件、当地抗震标准复核立柱截面、基础尺寸；
图纸仅包含建筑外形与剖面尺寸，九龙浮雕、彩绘、斗拱细部等装饰大样需单独深化配套详图；
大型九龙门属于高耸悬挑构筑物，施工阶段檐口位置需增设临时支撑，整体结构养护完成后再拆除加固构件。
六、适用人群
古建设计师、文旅景区规划人员、寺庙古建筑改造施工员、园林景观设计师、仿古工程造价、古建现场管理人员。
