古建筑大雄宝殿建筑 + 结构施工图+配套专业知识分享

一、资料基础概况点击此处查看源文件

资料名称：古建筑大雄宝殿建筑设计施工图（含配套结构图纸）

图纸类型：仿古寺院主殿 CAD 成套施工图，建筑、结构图纸配套齐全

适用项目：新建寺院大雄宝殿、古寺复建翻新、仿古文旅主殿堂、道观主殿改造

构造形式：内部钢筋混凝土框架承重体系，外部完整还原传统古建外观，兼顾结构安全与古建风貌

二、全套图纸完整组成

• 平面类图纸

  大殿底层平面图：标注柱网轴线、佛台区域、人行通道、台明、月台踏步尺寸，规范礼佛动线；

  下檐屋面俯视图：标明屋面轮廓、屋脊走向、排水坡度、檐口出挑范围，区分上下檐屋面布局。

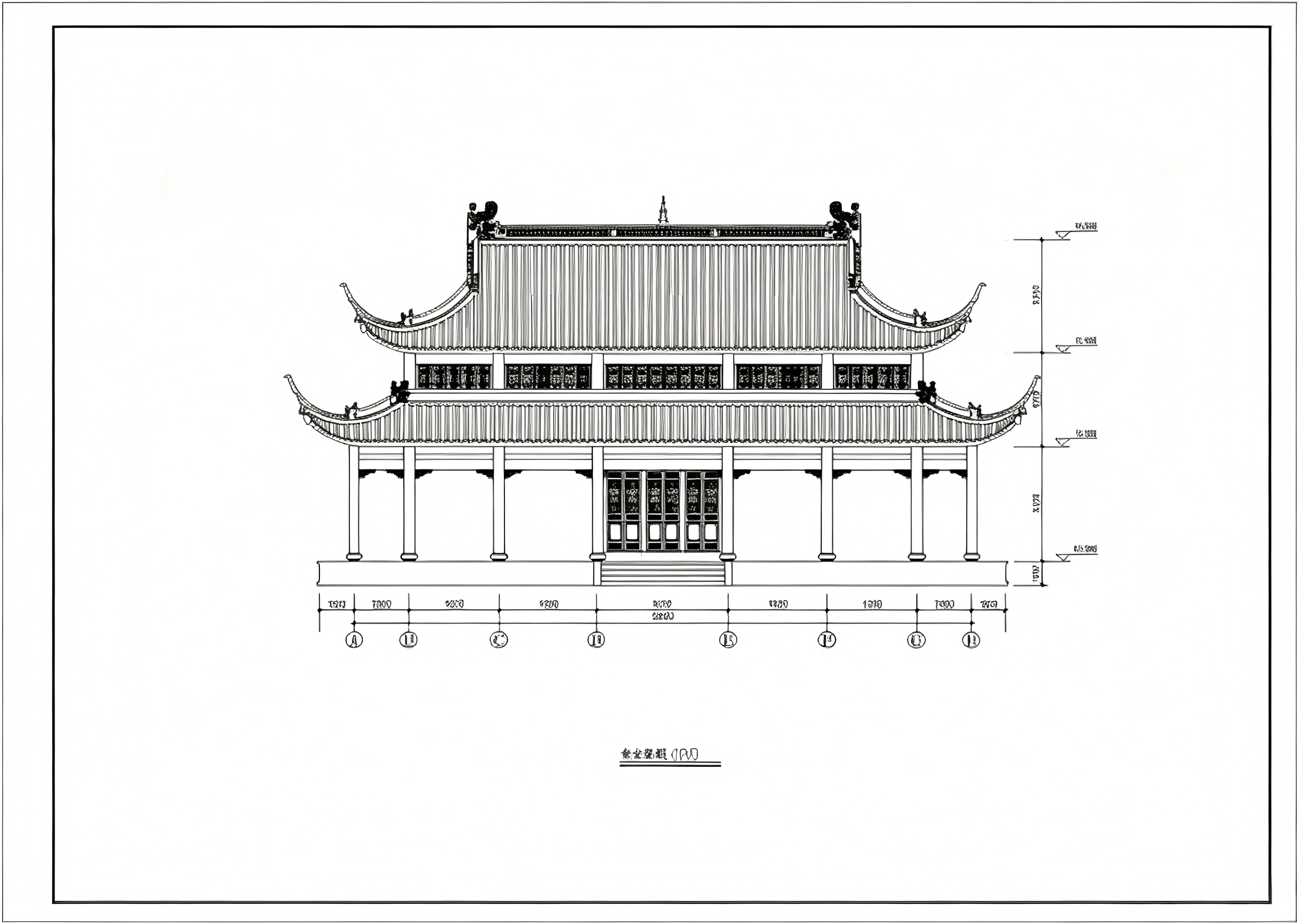

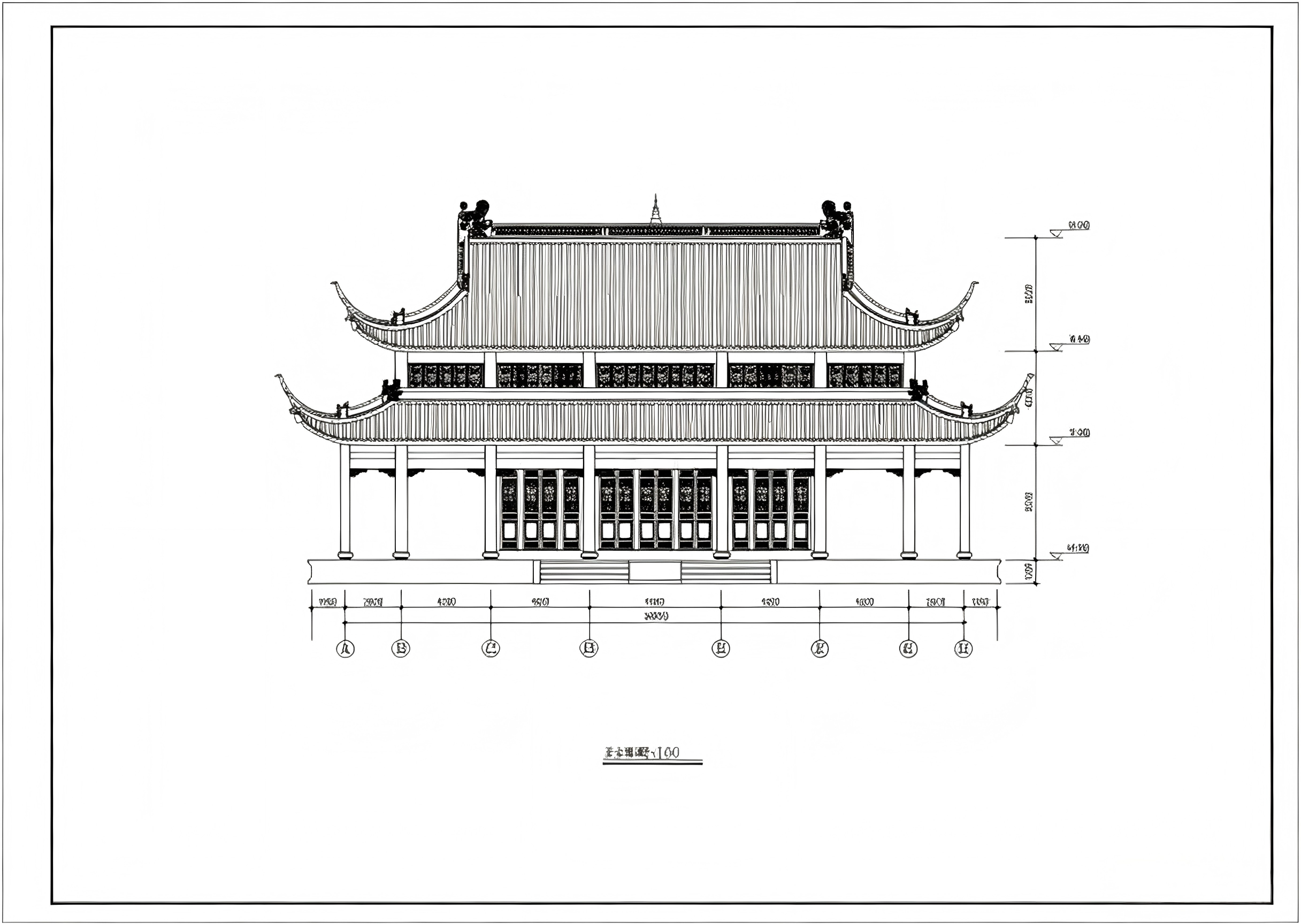

• 立面图纸

  多方位外立面施工图，完整展示重檐歇山顶、飞檐翘角、斗拱排布、脊兽、仿古门窗、台基栏杆整体尺寸，把控大殿整体外观比例。

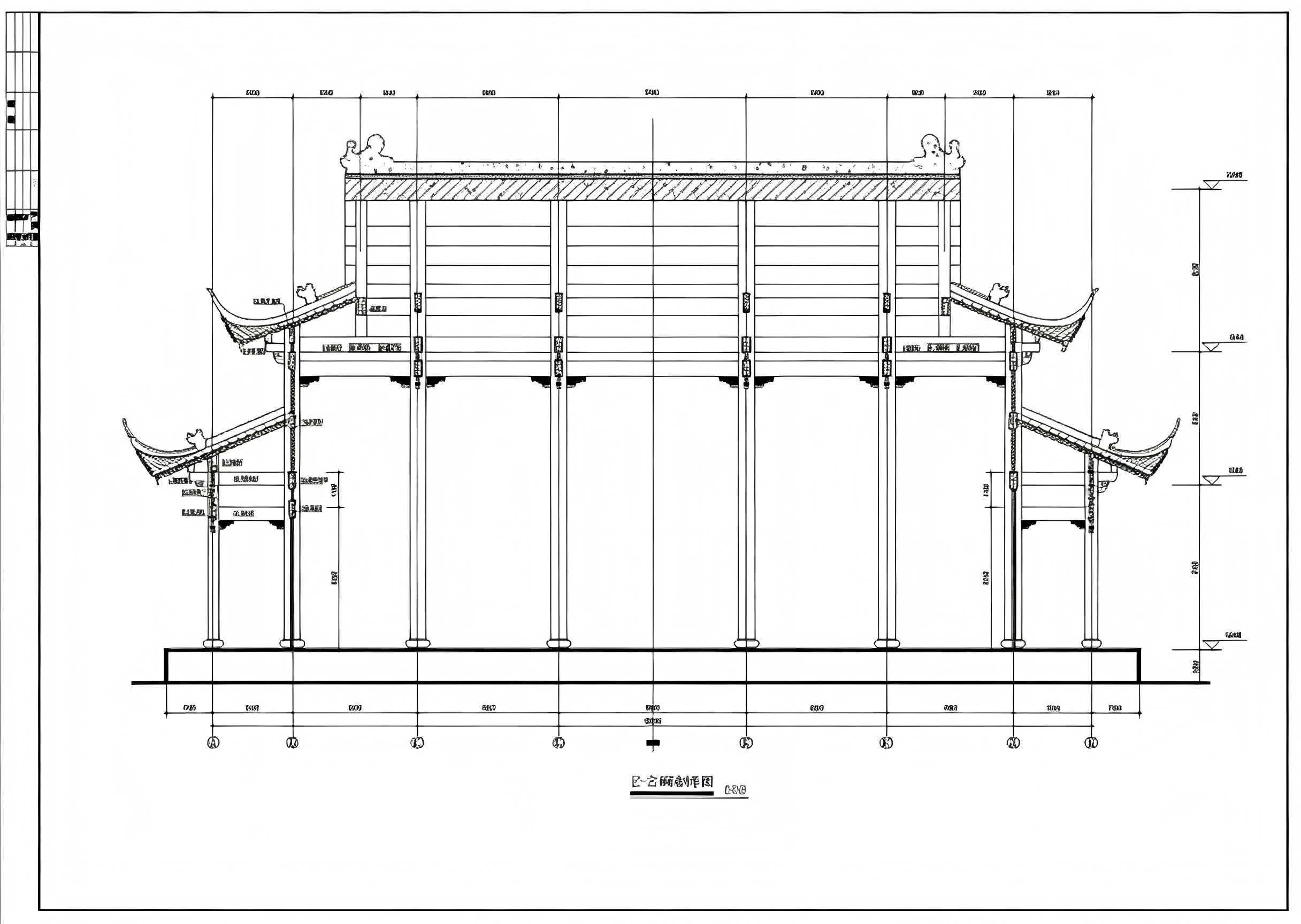

• 剖面图纸

  多组竖向剖切图纸，标注台明高度、殿内净空、双层檐口高差、梁柱标高、屋面分层构造，明确内部框架与仿古构件安装竖向标高。
• 细部节点详图

  包含斗拱安装、檐口防水、屋脊基座、须弥座台明、仿古隔扇、栏杆、瓦作、石材拼接等全套仿古施工大样，细部工艺标注完整。
• 配套结构图纸

  同步附带主体结构施工图，涵盖基础布置、梁柱配筋、坡屋面梁、挑檐加固配筋，建筑造型与受力配筋一一对应。
• 预览总图

  共 3 张预览图纸，分别对应平面布局、整体外立面、仿古细部节点，方便快速查阅图纸整体内容。


三、图纸核心优势

• 建筑与结构图纸一体化配套，无需额外补充结构图纸，可直接用于土建施工；
• 采用寺院标准重檐歇山大殿制式，开间、出檐、台明高度符合传统古建营造规制，风格庄重大气；
• 图纸覆盖从基础、主体、屋面到仿古细部全施工环节，内容完整，可按需调整开间、进深尺寸复用；
• 内外分离式设计，混凝土框架承载全部荷载，飞檐、斗拱仅作装饰，耐久度高，减少后期维护；
• 适用场景广泛，中小型新建寺院、古建修复、文旅仿古殿堂、道观主殿均可参考使用。


四、施工使用注意事项

• 本套图纸仅作参考范本，正式施工前需结合场地地质条件、当地抗震标准复核基础、梁柱配筋参数；
• 图纸仅包含土建结构与仿古造型内容，佛像、彩绘、给排水、消防、电气等专项图纸需单独深化设计；
• 大殿属于人流密集宗教场所，施工需严格按照公共建筑消防规范调整疏散通道、增设防火配套设施；
• 重檐飞檐为高空悬挑构件，斗拱、屋面瓦件安装阶段需搭设临时支撑，主体结构达到设计强度后方可拆除。


五、适用人群



古建设计人员、寺院改扩建项目负责人、仿古工程现场施工员、文旅规划设计师、园林景观从业者、仿古工程造价人员

配套专业知识分享


一、古建礼制文化知识

• 大雄宝殿等级规制

  大雄宝殿是整座寺庙等级最高的核心殿宇，民间寺院最高标准为重檐歇山顶，仅皇家建筑可使用重檐庑殿顶。殿宇开间统一选用三、五、七等奇数，在传统理念中代表圆满清净，偶数开间不会用于主殿。
• 大殿空间布局文化逻辑

  明间预留宽阔主佛台供奉主尊佛像，两侧布置胁侍造像，前后预留通畅参拜通道，殿内不设隔断，保证诵经、礼佛空间开阔；殿前抬高设置月台与垂带台阶，抬高殿身，凸显宗教建筑的庄严感。
• 屋面脊饰文化内涵

  正脊、垂脊、戗脊安放脊兽，兼具建筑等级标识与祈福寓意；规模较大寺院可选用黄、绿色琉璃瓦，中小型民间寺院普遍采用青灰筒瓦，适配整体素雅禅意氛围。


二、结构专业干货

• 现代混凝土仿古大殿与传统木构对比

  传统全木大雄宝殿防火性能差，长期户外环境易虫蛀、变形、开裂，每数年就要投入大量资金修缮；钢筋混凝土框架可实现大跨度无遮挡空间，抗震、抗风、防潮，使用寿命更长，外部搭配预制仿古构件，外观完全还原古建样式。
• 重檐悬挑结构设计要点

  重檐上下两层檐口出挑距离大，风荷载与倾覆力矩更高，图纸通过增设悬挑次梁、梁柱节点加密箍筋平衡挑檐自重；所有仿古斗拱仅起装饰作用，屋面荷载全部由现浇挑梁承担，大幅降低高空构件脱落风险。
• 大殿基础设计逻辑

  大殿整体体量厚重、荷载大，一般采用条形基础或独立基础，基础埋深需低于当地冻土层，有效规避不均匀沉降，防止殿身开裂、倾斜。


三、现场施工工艺知识

• 双层檐屋面防水标准构造

  重檐屋面雨水汇集量大，渗漏风险高于单层殿宇，标准施工层次：现浇屋面板→找平层→双层防水卷材→防水保护层→苫背层→仿古筒瓦；檐口设置专用滴水槽，避免雨水冲刷墙面造成混凝土返碱、彩绘起皮发白。
• 仿古构件防开裂处理工艺

  预制斗拱、外墙石材贴面不可紧贴混凝土基层，预留 5-10mm 伸缩缝，抵消四季温差带来的变形；混凝土完工后涂刷抗碱底漆，阻断内部碱性物质析出，防止装饰层泛白脱落。
• 须弥座台明防潮工艺

  大殿台明采用石材须弥座，石材与混凝土主体之间增设防潮隔离层，阻隔地下潮气向上渗透，避免柱根、墙体长期受潮风化破损。


四、宗教建筑消防相关知识

• 大雄宝殿常年燃香点烛，火灾风险高，佛台周边需设置防火隔断，配套干粉灭火设备，殿内电气管线全部金属管暗敷，禁止明装线路；
• 大殿人员聚集量大，前后双出入口必须保证疏散畅通，通道宽度符合规范，配套应急照明与疏散指示标识；
• 殿内木质隔扇、藻井等装饰构件施工时，可涂刷防火阻燃涂料，延缓火势蔓延速度。
