开篇：乡村自建房设计的数字化刚需点击此处下载全部文件

如今农村自建别墅不再仅凭手绘草图施工，三维参数建模、分层爆炸分析图成为方案汇报、施工交底、课程设计的标准工具。很多建筑专业学生、乡村设计师只会简易草图，无法清晰展示楼层布局、梁柱结构、屋面构造，沟通成本极高。本文基于这套Creo（ProE）三层小别墅全套参数化图纸，从建筑户型设计、Creo建模流程、爆炸图制作、二维工程图导出、落地学习价值全维度做技能分享，适合建筑专业学生、乡村自建设计从业者、三维建模爱好者阅读。

一、别墅建筑基础设计解析

1 整体户型概况

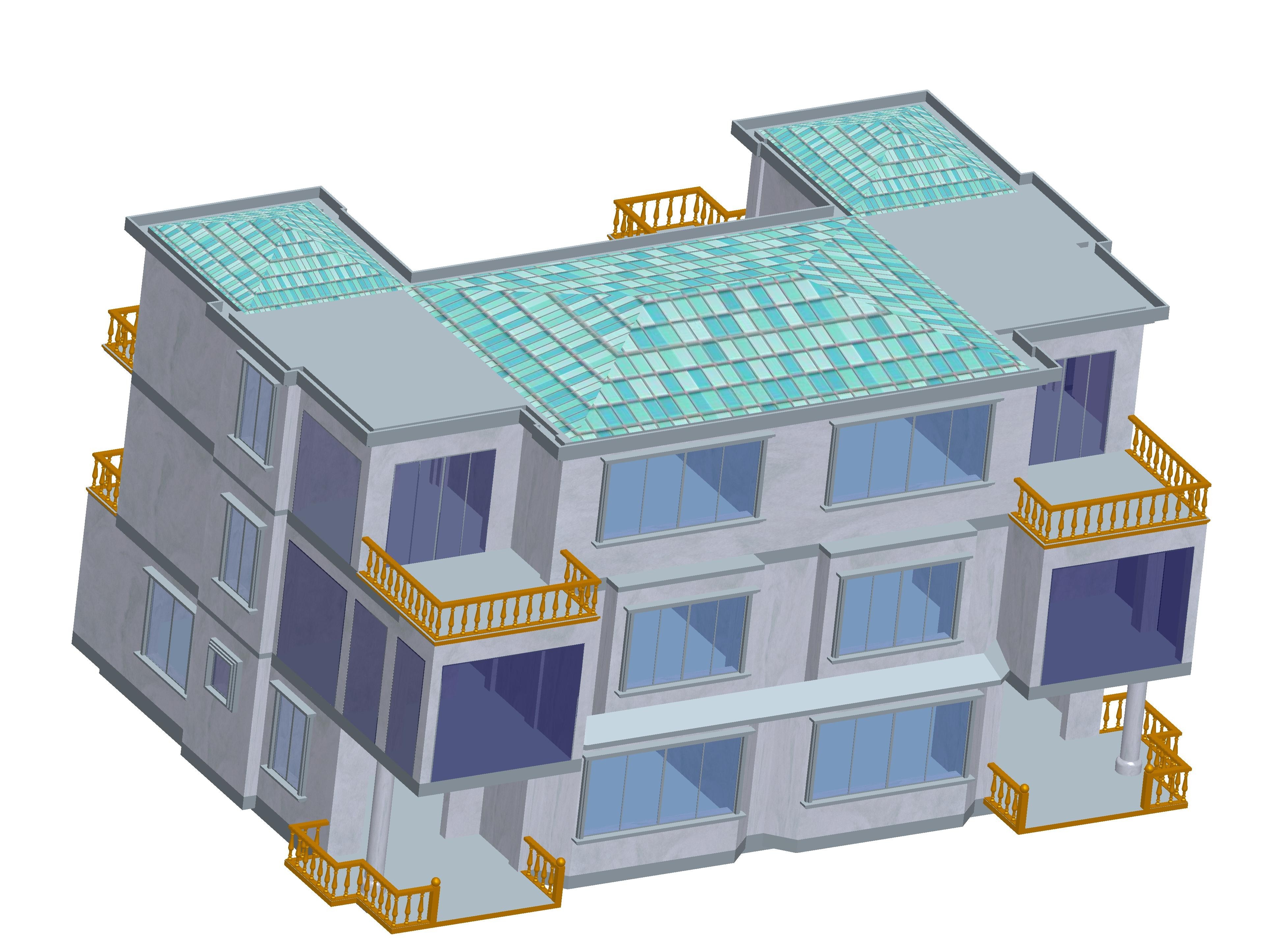

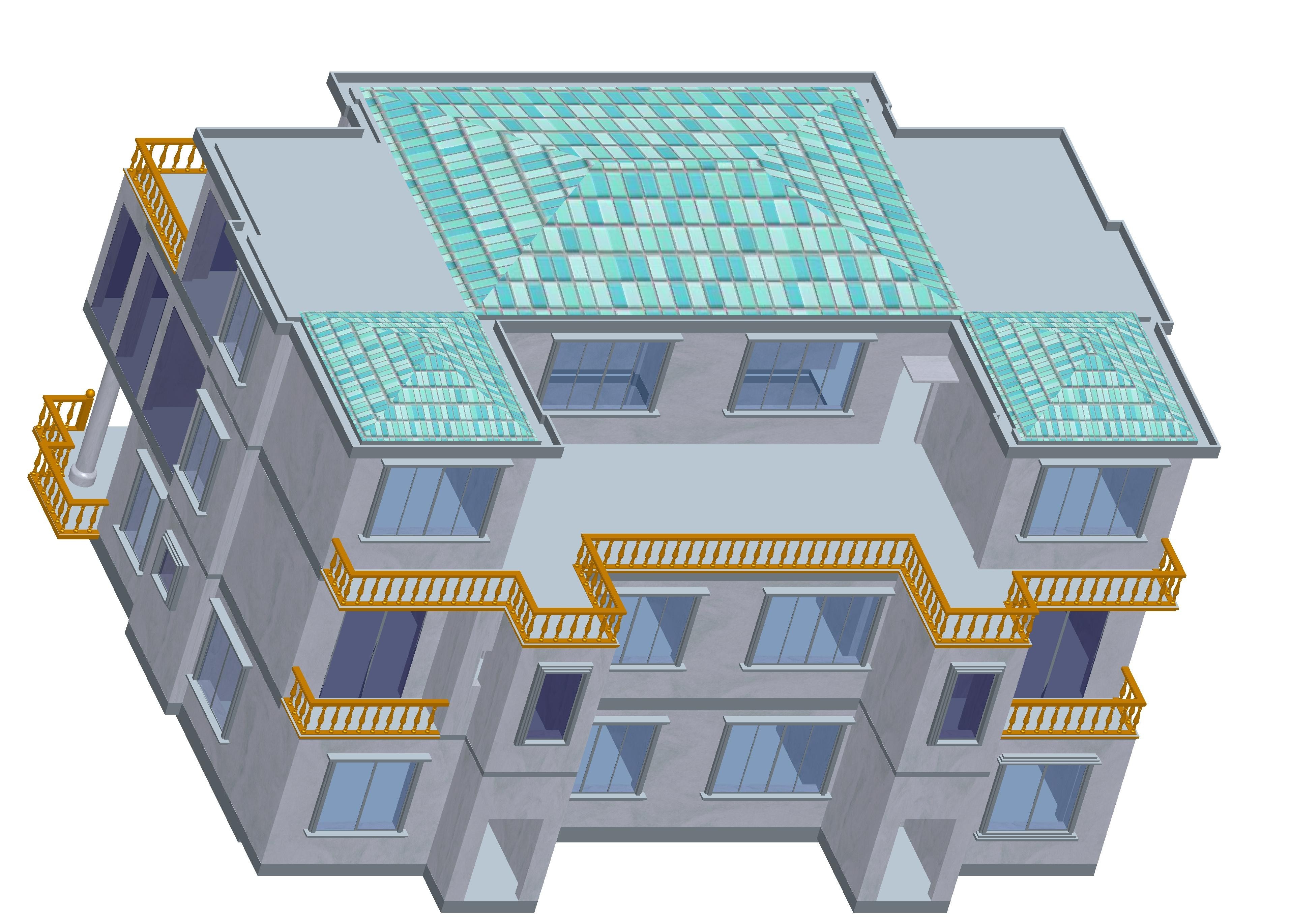

本模型为三层乡村宜居小别墅，户型规整、抗震布局合理，适配普通农村宅基地尺寸：

- 结构形式：砖混结构，墙体上下对齐，四角与纵横墙交接处预留构造柱点位，符合农村自建房抗震规范；

- 楼层功能：一层入户玄关、客厅、储物间；二层卧室、阳台；三层主卧、休闲露台；

- 屋面设计：多坡琉璃瓦屋顶，局部平顶阳台，兼顾排水与户外活动需求；

- 配套构件：全屋铝合金落地窗、欧式宝瓶栏杆、独立入户平台，采光通风均衡。

2 三大核心结构设计要点（建模同步体现）

1. 楼板一体化现浇：每层楼板伸入墙体不少于120mm，搭配闭合圈梁，提升房屋整体性；

2. 门窗规范：所有窗洞设置钢筋过梁，避免墙体开裂；南向大面积玻璃窗提升采光；

3 悬挑管控：阳台悬挑尺寸控制在安全范围，无大面积上层外挑，降低地震扭转风险。

3 三维模型文件配套资源

整套文件基于Creo2017及以上版本创建，总大小14.72M：

1. 零件文件（prt）：墙体、楼板、屋顶、门窗、栏杆、台阶等分体特征文件；

2. 装配文件（asm）：楼层部装、建筑整机总装；

3. 二维dwg工程图：可直接用于施工放样、图纸打印；

4. 全参数化特征：墙体厚度、层高、窗宽、屋顶坡度均可一键修改，快速迭代户型。

二、Creo建筑建模标准化分步实操

Creo以草图拉伸、特征叠加、组件装配为核心建模逻辑，区别于SU轻量化建模，优势是尺寸全参数可控，修改户型无需重建模型，整套别墅建模分为4大阶段。

阶段1：基准与底层墙体建模

1. 新建零件，选择FRONT基准面绘制底层外墙闭合草图；

2. 使用【拉伸】命令生成墙体实体，设定标准240mm砖混墙厚；

3. 拉伸切除特征挖出门窗洞口，批量阵列同规格窗户；

4. 绘制入户台阶、平台底板，单独保存底层prt零件。

阶段2：分层楼板与楼层复制

1. 楼板草图贴合墙体内边线，拉伸生成现浇楼板；

2. 复制基准平面，向上偏移层高（一层3.6m、二三层3.3m），依次完成二层、三层墙体建模；

3. 阳台栏杆单独建模：拉伸底座+阵列宝瓶立柱，模块化装配，批量修改栏杆高度。

阶段3 多坡屋顶参数化建模

1. 绘制屋面轮廓草图，薄壁拉伸生成琉璃瓦坡屋面；

2. 分割多段屋面组件，分别建模拼接，调整坡度参数适配不同地区降雨；

3. 平顶露台单独创建防水底板，与坡屋顶组合装配。

阶段4 整机装配（asm文件）

1. 新建总装配文件，依次载入一层、二层、三层、屋顶零件；

2. 使用匹配、对齐约束锁定各楼层竖向位置，保证墙体上下对齐；

3. 隐藏多余基准，统一材质渲染（混凝土墙体、玻璃、琉璃瓦、金属栏杆）。

三、建筑爆炸图制作核心技能（方案汇报必备）

爆炸轴测图是这套模型最大教学亮点，可竖向拆分屋顶、三层楼板、室内隔墙，直观展示每层户型空间、建筑分层逻辑，是课程设计、自建房汇报加分核心技能。

1 Creo装配爆炸图制作流程

1. 进入总装配asm文件，点击【视图管理器】-【分解】；

2. 按竖向Z轴分层移动：屋顶向上偏移、三层楼板依次抬升，每层保持均等分离距离；

3. 分别保存两种爆炸视图：

    - 外观爆炸图：完整外立面分层展示；

    - 户型爆炸图：隐藏外墙，露出室内房间分隔；

4. 锁定分解视图，直接导出高清轴测效果图用于PPT、设计报告。

2 爆炸图实用价值

1. 给建房农户讲解：分层拆分后普通人快速看懂每层房间分布，不用反复翻阅二维平面图；

2. 课程设计加分：建筑分析图主流表现形式，清晰表达空间、竖向构造；

3. 施工交底：分层标注楼板、圈梁、构造柱位置，降低施工理解误差。

四、二维工程图dw导出实操

建模完成后可一键输出施工用dwg图纸，适配CAD打开编辑：

1. Creo新建绘图文件，选择整机装配、单楼层零件；

2. 自动生成平面图、立面、剖面图，标注层高、墙厚、门窗尺寸；

3. 统一设置国标建筑标注样式，导出dwg格式；

4. 可直接用于乡村施工队放样、造价测算。

五、全套模型学习分层价值

面向建筑/城乡规划专业学生

1. 完整Creo建筑参数化综合实训案例，课程设计、毕业设计完整参考素材；

2. 吃透草图拉伸、组件装配、爆炸视图三大核心建模技能，掌握参数化修改户型思路；

3 模型贴合农村自建房规范，户型、抗震结构设计可直接借鉴到自建房课题。

面向乡村自建设计从业者

1. 全参数模型，修改层高、窗尺寸、屋顶坡度快速生成新方案，缩短设计周期；

2. 爆炸效果图用于和农户线上线下沟通，降低沟通成本；

3. 配套dwg施工图纸，省去二次手绘图纸工作量。

面向三维建模新手

1. 分体零件+分层装配逻辑清晰，从墙体、屋顶单一零件入门，循序渐进学习Creo；

2. 区分机械建模与民用建筑建模差异，掌握拉伸切除、阵列、装配约束高频命令。

六、模型拓展优化方向

1. 结构深化：在模型中添加构造柱、圈梁钢筋特征，制作结构分析模型；

2. 室内细化：新增衣柜、厨卫、楼梯家具零件，完成完整室内一体化建模；

3. 景观配套：拓展庭院围墙、绿化、停车位组件，完整宅基地场景；

4. 渲染升级：导入渲染软件制作实景效果图，用于方案宣传。

科普总结

这套Creo三层乡村别墅参数化模型，完整覆盖户型设计、建筑抗震构造、三维参数建模、爆炸分析图、施工图纸全流程。对比轻量化建模软件，Creo全参数特性支持户型快速迭代，分层爆炸图能直观展示建筑竖向空间与内部布局，既是建筑专业优质实训素材，也能直接服务农村自建设计落地。

实操学习建议：先单独练习墙体、屋顶零件拉伸建模，再学习楼层装配，最后制作分层爆炸视图；修改墙体厚度、层高参数，体会参数化设计高效修改的优势。
