自行车里程监测仪的嵌入式设计与实现(含Proteus仿真程序,原理图)

一、项目整体概述（知识分享）


1. 设计目标



以 STC89C51 单片机为核心，实现自行车实时速度、累计里程采集与 LCD1602 显示，内置超速预警功能，速度超标时 LED + 蜂鸣器声光提醒；搭配独立按键一键清零里程数据，支持 Proteus 仿真验证与实物焊接调试，整套系统稳定可靠，具备实际落地价值。

2. 核心硬件选型与原理知识点

• 主控：STC89C51 单片机

  MCS-51 架构 8 位单片机，自带定时器、外部中断、IO 口资源，是嵌入式入门首选；本项目用到定时器 0 定时计时、外部中断 0 捕获脉冲两大核心外设，是单片机面试高频考点。
• 采集模块：AH3503 霍尔传感器

  基于霍尔效应非接触式检测，车轮每旋转一圈输出 1 个脉冲；磁铁固定车轮、传感器固定车架，无机械磨损、抗干扰强，脉冲信号接入单片机 INT0 引脚计数。
• 显示模块：LCD1602 液晶

  两行字符液晶，驱动简单、成本低，实时刷新当前速度、总里程数据。
• 预警模块：LED + 有源蜂鸣器

  P1 口驱动，车速超过设定阈值同时点亮 LED、蜂鸣器鸣响，速度回落自动关闭报警。
• 输入模块：独立复位按键

  按键触发清空累计里程、圈数计数，重新开始统计。
• 电源：LM7805 稳压电路

  将外部输入电压转为稳定 5V，为整套单片机系统供电。


3. 测速里程计算核心原理（干货技能）



已知车轮直径 D，车轮周长 L=π×D；

• 里程：每检测 1 个脉冲代表车轮转 1 圈，总里程 = 总圈数 × 周长；
• 瞬时速度：通过定时器固定 1 秒统计脉冲圈数，速度 = 1 秒内圈数 × 车轮周长；

  本项目采用 26 英寸车轮，直径 0.66m，程序中直接代入参数运算。


二、系统整体架构（技能拆解）


1. 硬件架构组成

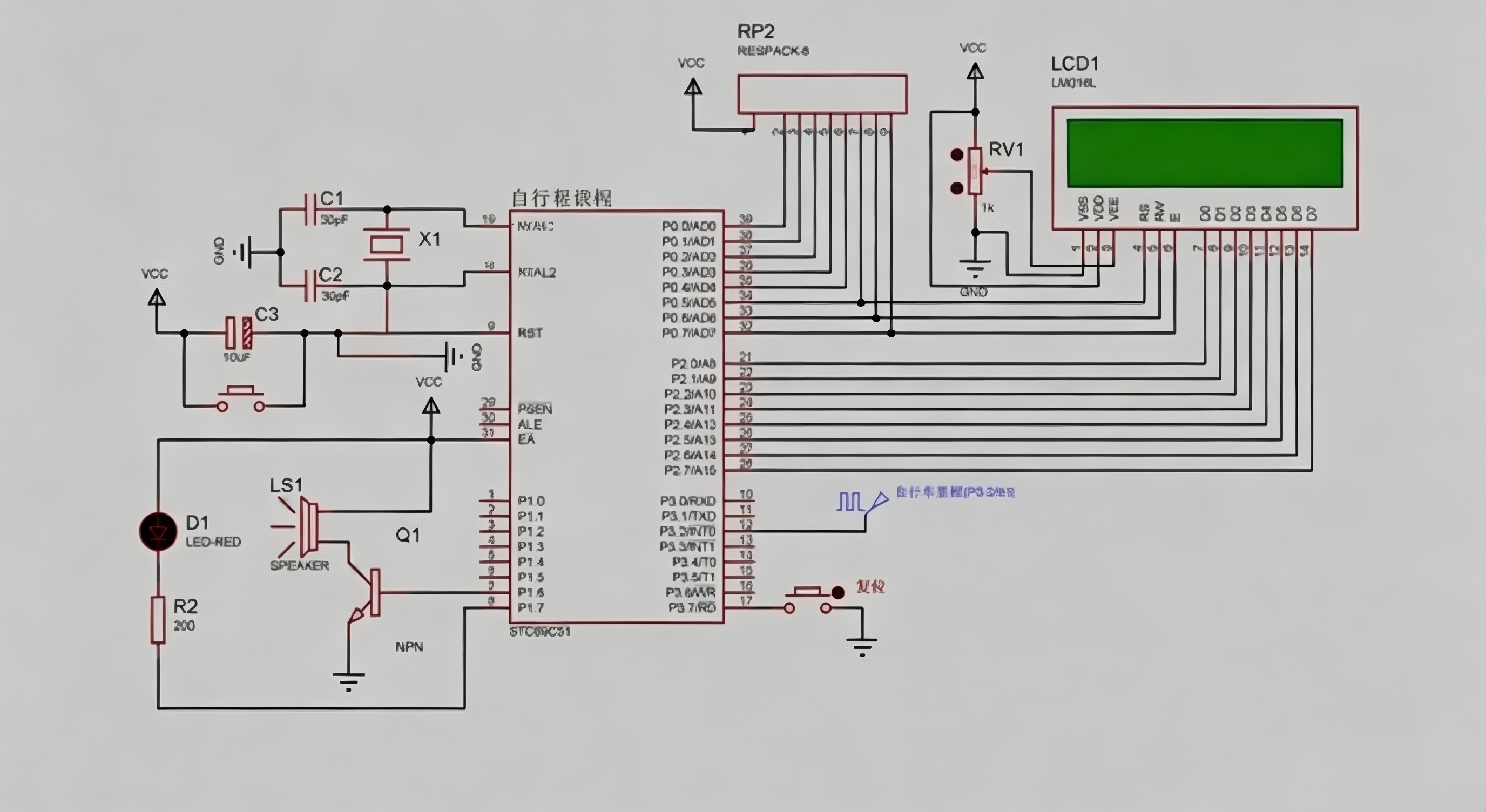

整套系统分为 6 大电路模块，可单独模块化学习：

• STC89C51 最小系统（晶振 + 复位）
• AH3503 霍尔脉冲采集电路
• LCD1602 液晶显示驱动电路
• LED + 蜂鸣器声光报警电路
• 独立按键清零电路
• LM7805 稳压电源电路

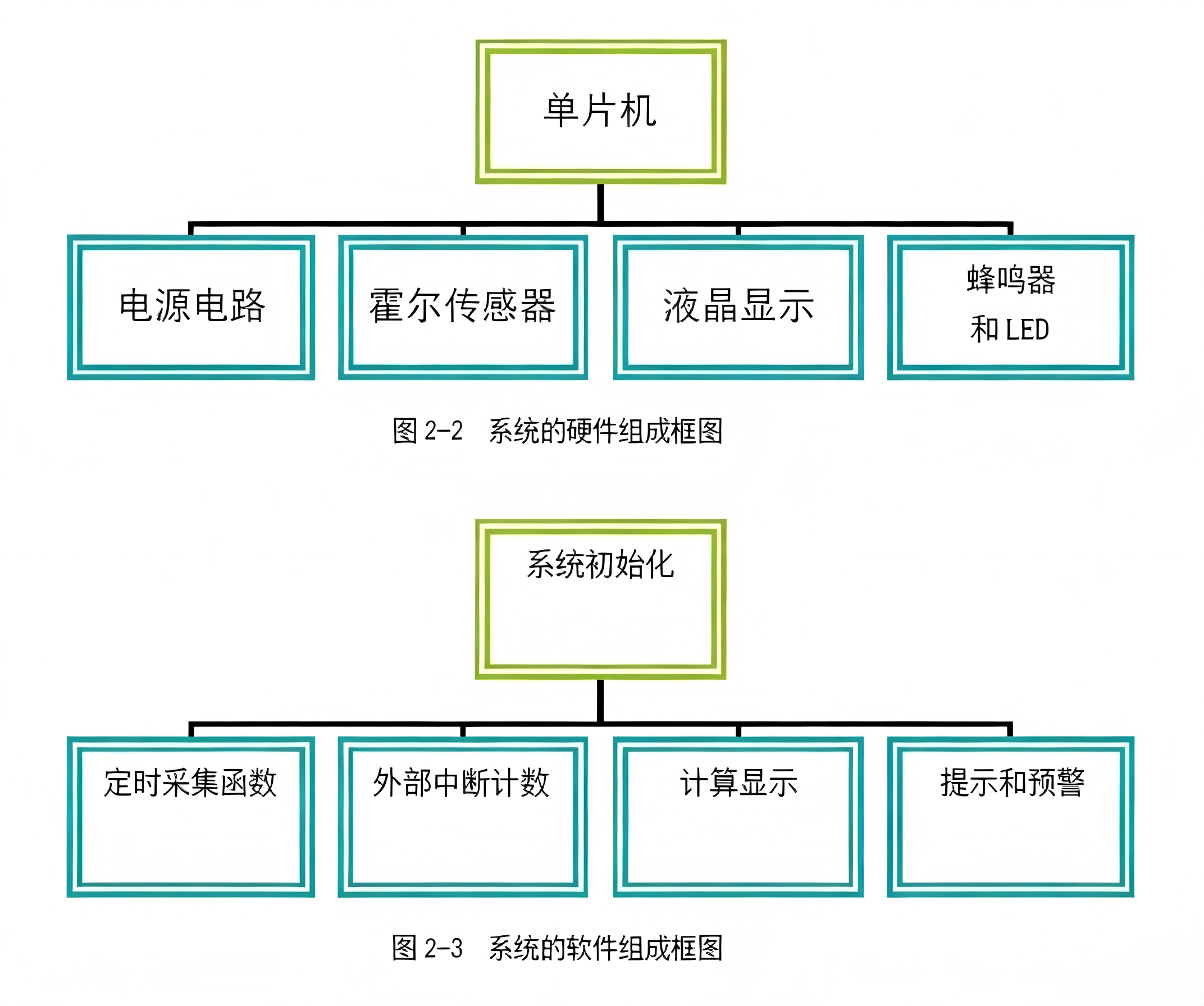

  硬件逻辑：霍尔产生脉冲→外部中断计数；定时器每秒统计脉冲数量→运算速度、里程；LCD 刷新数据；阈值判断控制报警；按键触发数据清零。


2. 软件程序架构



软件采用模块化编程，分 5 大函数模块，分层清晰便于二次开发：

• 系统初始化：LCD、定时器、外部中断初始化
• 外部中断 0 服务函数：捕获霍尔脉冲，车轮圈数 + 1
• 定时器 0 中断：50ms 定时累计，1 秒执行一次数据运算
• LCD1602 显示函数：刷新速度、里程数值
• 按键扫描函数：检测按键，清零全部统计数据

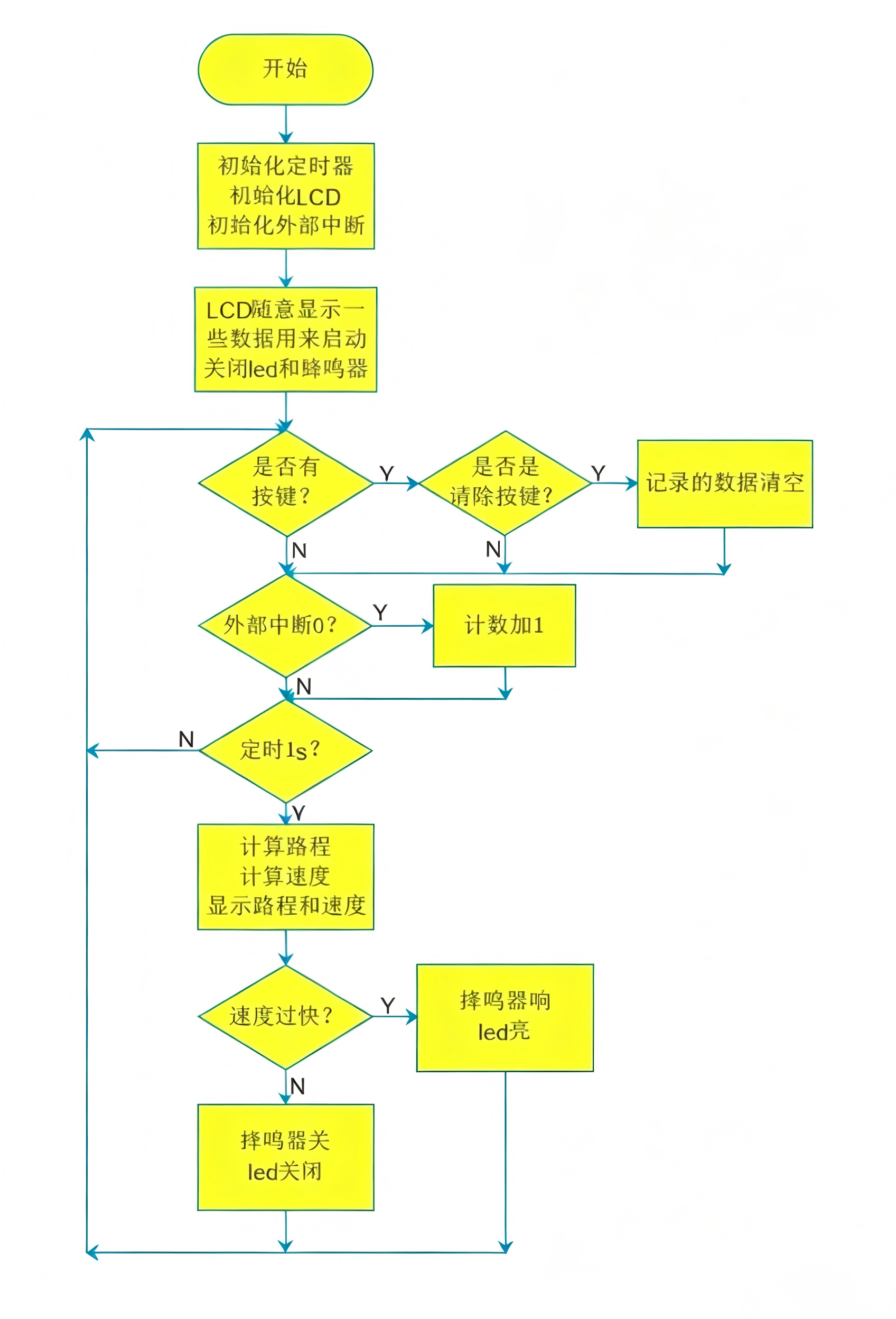

  程序主循环持续轮询按键，中断后台独立完成计数、计时，不阻塞主流程，掌握中断并发处理嵌入式核心开发思想。


三、核心代码分享（可直接编译运行，Keil C51）

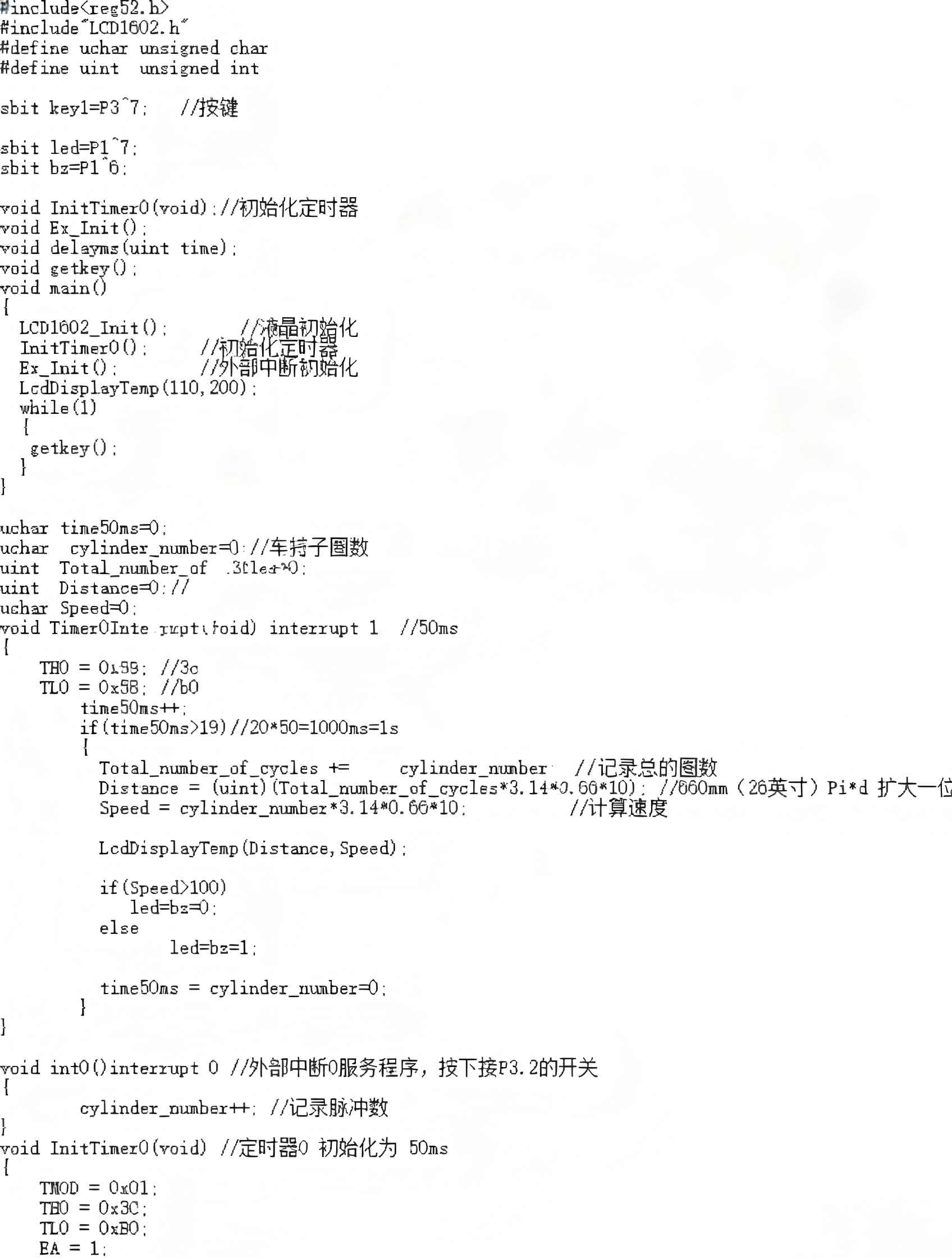

1. 头文件与全局定义

1. #include<reg52.h>

2. #include "LCD1602.h"  //LCD1602驱动头文件

3. #define uchar unsigned char

4. #define uint  unsigned int

5.

6. //IO口定义

7. sbit key1=P3^7;   //清零按键

8. sbit led=P1^7;    //超速指示灯

9. sbit bz=P1^6;     //蜂鸣器

10.

11. //全局统计变量

12. uchar time50ms=0;      //50ms计时计数器

13. uint cylinder_number=0;//1秒内车轮圈数

14. uint Total_number_of_cycles=0;//总圈数

15. uint Distance=0;       //总里程

16. uint Speed=0;          //瞬时速度


复制代码

2. 定时器 0 初始化（50ms 定时）

1. void InitTimer0(void)

2. {

3.     TMOD = 0x01;  //定时器0模式1，16位定时

4.     TH0 = 0x3C;

5.     TL0 = 0xB0;   //50ms定时初值

6.     EA = 1;       //开启总中断

7.     ET0 = 1;      //定时器0中断使能

8.     TR0 = 1;      //启动定时器0

9. }

复制代码

3. 外部中断 0 初始化（霍尔脉冲捕获）

1. void Ex_Init(void)

2. {

3.     IT0 = 1;  //下降沿触发外部中断0

4.     EX0 = 1;  //外部中断0使能

5.     EA = 1;

6. }

复制代码

4. 外部中断 0 服务函数（脉冲计数）

1. void int0_interrupt(void) interrupt 0

2. {

3.     cylinder_number++; //每来一个脉冲，圈数+1

4. }

复制代码

5. 定时器 0 中断服务函数（1 秒计算速度里程）

1. void Timer0Interrupt(void) interrupt 1

2. {

3.     //重装50ms初值

4.     TH0 = 0x3C;

5.     TL0 = 0xB0;

6.     time50ms++;

7.

8.     //20次50ms=1s，每秒计算一次数据

9.     if(time50ms >= 20)

10.     {

11.         Total_number_of_cycles += cylinder_number;

12.         //计算总里程：总圈数*π*0.66m，放大10倍保留小数

13.         Distance = (uint)(Total_number_of_cycles * 3.14 * 0.66 * 10);

14.         //计算瞬时速度

15.         Speed = cylinder_number * 3.14 * 0.66 * 10;

16.

17.         //LCD刷新显示

18.         LcdDisplayTemp(Distance, Speed);

19.

20.         //超速判断：速度大于100触发声光报警

21.         if(Speed > 100)

22.         {

23.             led = 1;

24.             bz = 1;

25.         }

26.         else

27.         {

28.             led = 0;

29.             bz = 0;

30.         }

31.         //重置1秒计数变量

32.         time50ms = 0;

33.         cylinder_number = 0;

34.     }

35. }

复制代码

6. 按键检测函数（清零里程）

1. void getkey(void)

2. {

3.     if(key1 == 0)

4.     {

5.         //清空所有统计数据

6.         Total_number_of_cycles = 0;

7.         Distance = 0;

8.         Speed = 0;

9.         cylinder_number = 0;

10.         time50ms = 0;

11.         LcdDisplayTemp(Distance, Speed);

12.     }

13. }

复制代码

7. 主函数入口

1. void main(void)

2. {

3.     LCD1602_Init();   //液晶初始化

4.     InitTimer0();     //定时器初始化

5.     Ex_Init();        //外部中断初始化

6.     LcdDisplayTemp(Distance, Speed);

7.

8.     while(1)

9.     {

10.         getkey(); //循环扫描按键

11.     }

12. }

复制代码
