地上五层框架结构仿古建筑寺庙全套建筑施工图

一、资料基础概况



资料名称：地上五层钢筋混凝土框架仿古寺庙全套建筑施工图

图纸格式：CAD 施工图纸

建筑形制：多层仿古楼阁，外部传统古建风貌，内部现代框架受力体系

适用建筑类型：寺院藏经综合楼、禅修综合主楼、多层佛殿、道观综合楼宇，也可改造用作中式书院、文旅仿古展馆、禅修康养中心

二、全套图纸完整内容


1. 配套文字设计说明



包含完整建筑设计总说明，清晰标注建筑各类主材标准、仿古外立面施工工艺、屋面防水保温做法、仿古瓦作施工要求、防火疏散规范、仿古构件安装流程、混凝土抗碱防护处理等全套施工技术要求，可直接作为现场技术交底依据。

2. 分层平面施工图（全五层覆盖）

• 一层平面图：规划主礼佛大殿、主次出入口、人行疏散通道、附属设备间，预留佛像摆放区域，衔接外部庭院空间；
• 二层平面图：设置小型禅修室、会客接待区、公共休憩空间；
• 三层平面图：规划僧寮客房、闭关静修室、杂物储藏空间；
• 四层平面图：专属藏经藏书区域、阅览空间、行政办公用房；
• 五层平面图：顶层观景礼佛主殿堂，空间开阔；
• 屋顶平面图：标注仿古屋面整体布局、屋脊走向、多层飞檐范围、屋面排水坡度、防水分区、仿古瓦铺设区域。


3. 立面与竖向剖面图纸

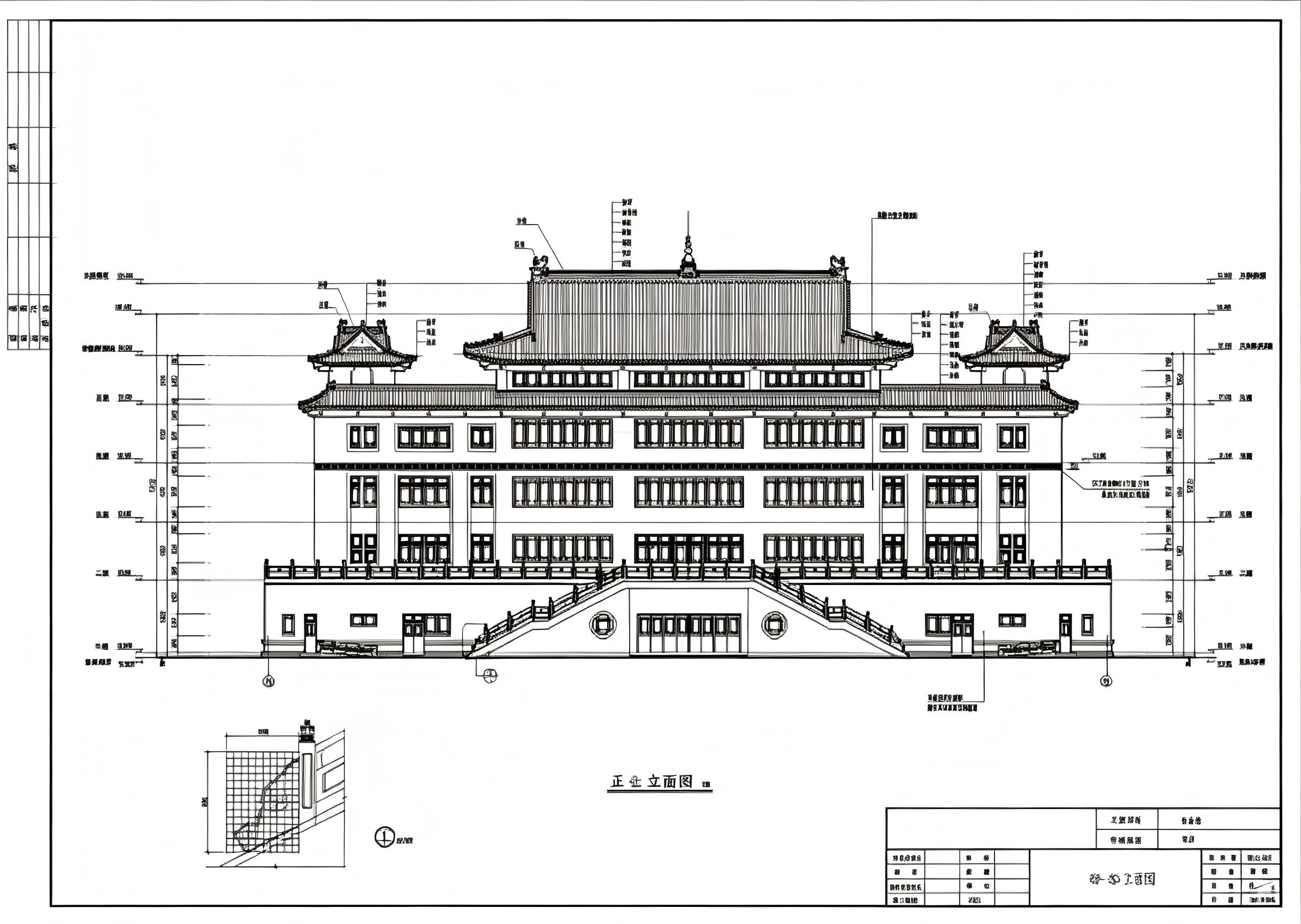

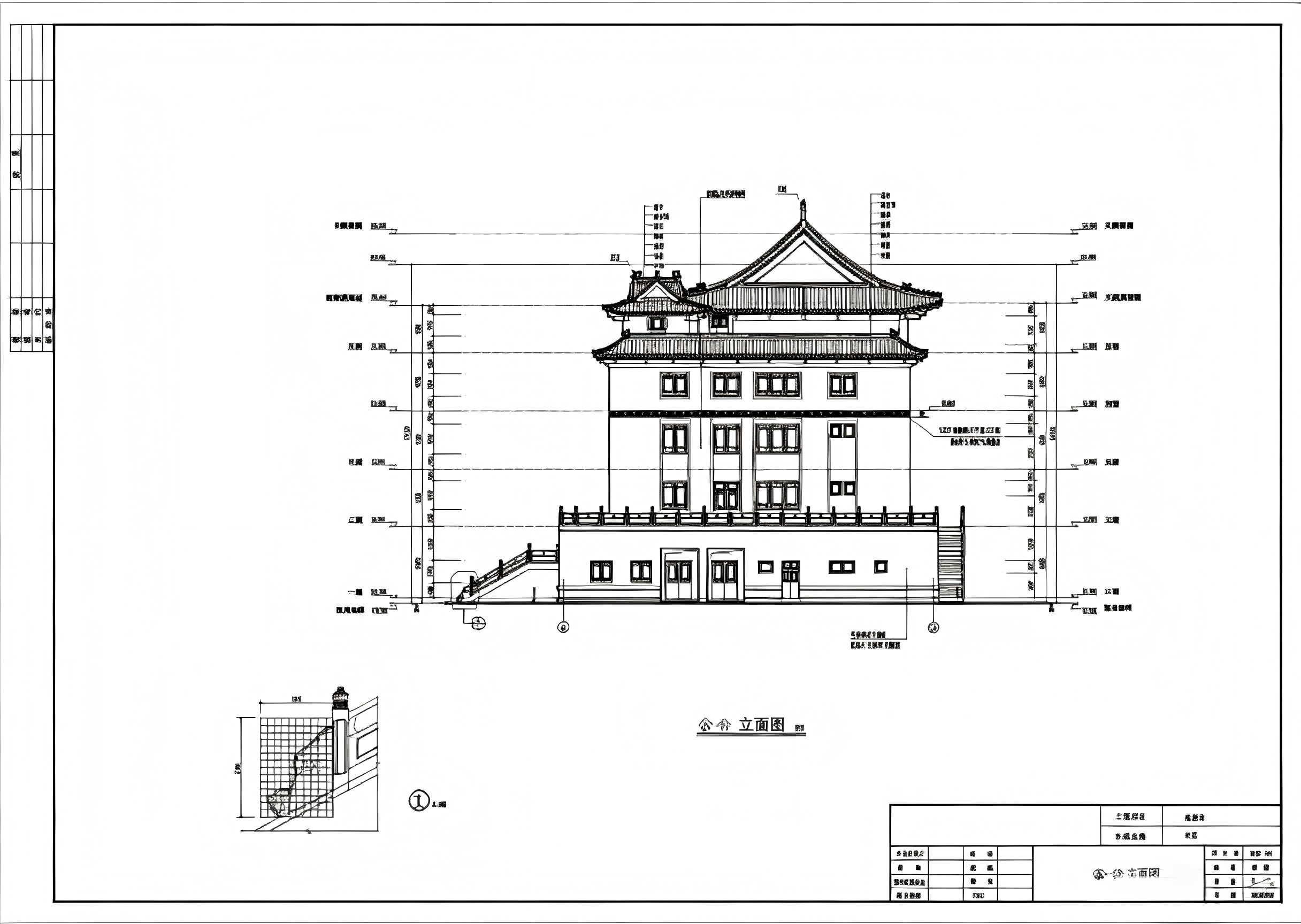

• 多向建筑外立面图：建筑四面完整仿古外观，采用多层飞檐、传统歇山屋面设计，标注斗拱、额枋、仿古木格栅、外墙饰面精准尺寸；
• 建筑竖向剖面图：完整标注每层标准层高、楼板标高、檐口悬挑尺寸、屋面多层构造、楼梯竖向尺寸，精准把控整体仿古楼阁竖向比例，避免造型失衡。


4. 细部配套图纸

• 门窗明细统计表：统一所有仿古花格门窗洞口尺寸、材质规格、开启方式，贴合寺院素雅禅意风格；
• 全套仿古节点大样图：涵盖檐口构造、斗拱基层做法、外墙仿古挂板、屋面防水层次、中式栏杆、建筑台明、楼梯扶手等关键施工节点；
• 整合预览总图共三张，分别展示楼层平面布局、整体仿古外立面、仿古细部构造三大板块，识图直观易懂。


三、图纸核心特点

• 功能布局复合一体化

  区别传统单层、双层小型古建殿宇，五层竖向空间分层规划礼佛、住宿、藏书、办公功能，土地利用率高，适合地块面积有限的中小型寺院、山地仿古项目。
• 结构与装饰分离设计

  建筑内部依靠钢筋混凝土框架承载全部自重、风荷载与地震荷载；外部飞檐、斗拱、雕花等仅作为装饰构件，不参与受力，能有效避免仿古构件开裂、脱落，延长建筑使用寿命。
• 图纸内容完整齐全

  从设计说明、各层平面图、立面剖面图，到门窗统计、仿古细部节点全部配套完整，无需额外补充基础建筑图纸，设计师可按需修改开间、层高，复用至同类项目。
• 仿古比例标准规范

  图纸严格遵循中式传统楼阁审美，楼层自上而下合理收分，多层飞檐分层外挑，解决多层仿古建筑容易出现头重脚轻、比例不协调的问题，整体造型庄重规整。
• 适配改造范围广

  基础布局灵活调整后，除寺庙、道观外，还可用于中式书院、文旅景区多层仿古展馆、禅修康养综合楼等各类中式仿古公共建筑。


四、使用注意事项

• 本套仅为建筑专业图纸，正式施工需搭配对应结构配筋图纸，结合项目场地地质条件、本地抗震设防标准复核梁柱截面、基础尺寸；
• 图纸仅包含土建与仿古造型相关内容，佛像雕塑、彩绘装饰、给排水、电气、消防专项图纸需单独深化设计；
• 该建筑为五层人流密集公共建筑，施工阶段需严格按照消防规范调整楼梯疏散宽度、划分防火分区；
• 外墙、檐口仿古构件属于高空施工内容，安装时需搭设临时支撑，待主体结构养护达标后再拆除加固设施。


五、适用人群



古建设计从业者、文旅项目规划设计师、仿古工程现场施工技术员、寺庙道观改扩建项目负责人、园林景观设计人员、仿古工程造价人员。
