某牌坊建筑框架结构图

一、资料基础概况
资料名称：某牌坊建筑框架结构图
图纸类型：仿古建筑钢筋混凝土结构全套施工图纸
设计形式：现代钢筋混凝土承重框架搭配传统仿古牌坊外观，兼顾结构安全与古建风貌
适用场景：村口标识牌楼、景区入口牌坊、园区门楼、祠堂配套仿古门楼等小型仿古构筑物
二、整套图纸完整组成
1. 文字配套说明材料

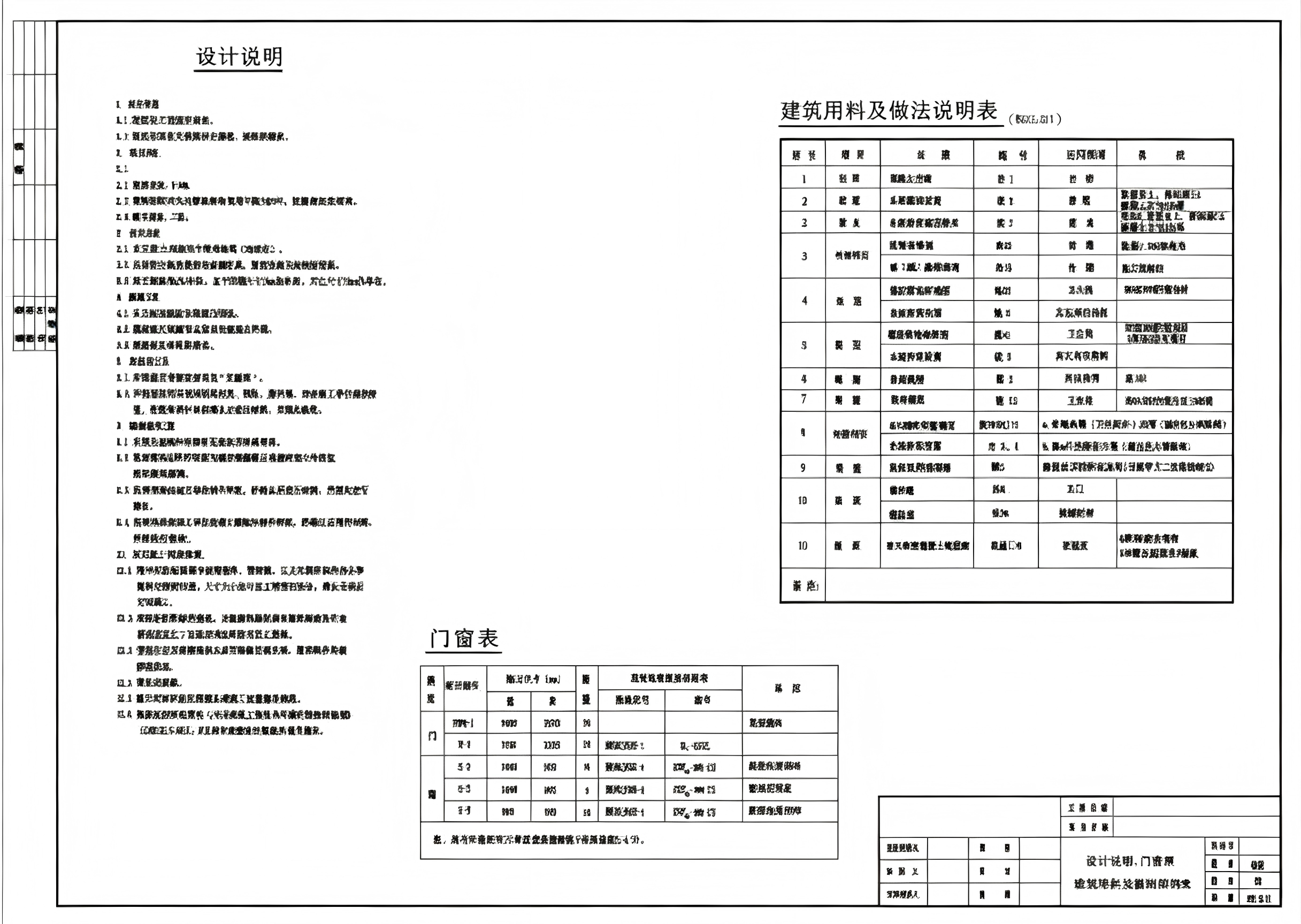

牌坊结构设计总说明：明确施工标准、结构材料、抗震、受力施工要求
建筑用料及做法说明表：统一混凝土、饰面石材、抹灰、仿古构件等施工工艺标准
门窗明细表格：标注各类门洞洞口尺寸、构件规格，图纸内含 3000、900 等常规洞口模数
2. 平面结构图纸

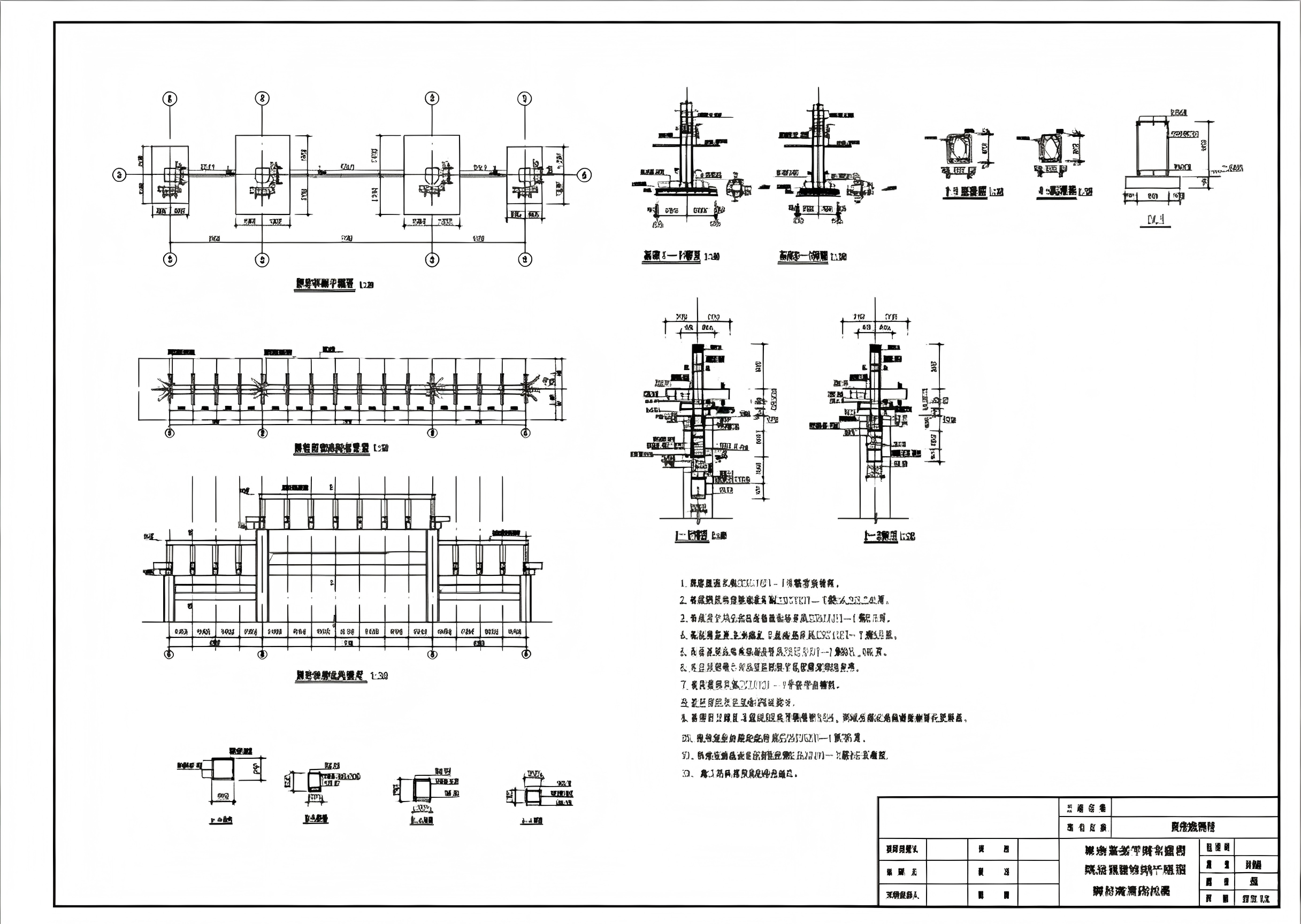

牌坊基础平面布置图：标注立柱基础定位、基底尺寸、独立基础配筋排布，保障底部承载稳定性
牌坊顶部结构平面图：完整展示屋面主次梁、屋面板排布，梳理屋顶整体受力体系
3. 主体框架与剖面图纸
牌坊整体框架结构图：完整绘制立柱、横梁整套受力骨架及内部配筋
2-1、3-4 竖向剖面图：展示建筑标高、梁柱截面、分层配筋细节
正、侧立面结构图纸：结合整体外观尺寸与内部钢筋布置，内外构造统一表达
4. 仿古特色细部大样详图
斗拱侧立面详图：仿古混凝土斗拱造型、节点配筋施工做法
各类构件节点详图：立柱根部、檐口、石材装饰构件衔接构造做法
四张成套预览总图，分别对应基础、主体框架、建筑立面、仿古细部四大板块
三、图纸核心特点
图纸体系完整：从地基基础、主体框架、屋面结构，到门窗、仿古斗拱细部全部配套，内容齐全可直接作为施工参考依据
结构仿古一体化：内部混凝土框架承重、抗震性能好，同时配套全套古建装饰节点详图，还原传统牌坊样式
制图规范严谨：尺寸标注、钢筋配筋表达清晰，通用适配各类小型牌坊项目，可按需修改尺寸、配筋二次复用
基础通用性强：采用独立基础形式，绝大多数常规场地地基条件均可适配施工
四、使用注意事项
本套图纸仅作设计参考，正式施工前，需结合项目当地抗震标准、现场地基实测承载力，重新复核基础配筋、梁柱截面参数；
图纸仅包含结构骨架内容，仿古面层瓦作、石雕、彩绘、楹联匾额等装饰造型，需单独深化装饰专项图纸；
图纸侧重土建结构配筋设计，灯光亮化、景观配套等附属设施需另行配套设计。
五、适用使用人群
古建设计人员、乡村规划设计从业者、土建现场施工员、园林景观设计师、仿古牌楼工程造价相关人员。
