XX建投精品酒店二层CAD施工图

精品酒店二层CAD施工图资料说明

——XX建投精品酒店 · 含8套DWG分册 + 机电定位图

一、资料简介

本资料为XX建投精品酒店二层的完整室内装修CAD施工图，工程涵盖酒店二层全部功能区域的室内装修设计，包括前厅走廊、SPA休闲区、餐厅包间、办公辅助用房等。资料按区域分册编制，共包含8套DWG格式CAD源文件及5张PNG格式预览图，共计13个文件，适用于精品酒店室内设计、装修施工、工程造价及相关工程技术人员的学习参考。
& k7 T6 t$ a( p. A! ]1 N3 m' K图纸内容涵盖建筑平面布置、各区域立面图、节点详图、弱电定位图、排水定位图及材料清单等，设计深度满足施工要求。功能分区明确，装修风格统一，节点构造详细，机电点位定位准确，是一套完整的酒店室内装修施工图纸。
- L  A8 J( I3 D- N; t  ~

项目	内容
资料名称	XX建投精品酒店二层CAD施工图
工程类型	精品酒店 / 室内装修工程
设计楼层	二层（东城区域）
功能区域	前厅走廊、SPA休闲区、餐厅包间、办公辅助用房
文件格式	DWG（CAD源文件）+ PNG（预览图）
文件数量	共13个文件（8套DWG + 5张PNG预览）
图纸内容	平面图、立面图、节点详图、机电定位图、材料清单
设计深度	施工图深度

2 N0 n' T* u5 V: l

二、资料文件清单

2.1 CAD源文件（按区域分册）
! m: z+ ^% K1 p! A

序号	文件名	区域	内容说明
1	01东城二层平面图.dwg	全层	二层建筑平面布置图，含功能分区、墙体定位、门窗布置、家具布置、地面铺装、天花布置等
2	02东城二层前厅走廊立面图、节点图.dwg	前厅走廊 ; O. A9 {8 k' {	前厅及走廊区域各方向立面图，含墙面装饰、门洞、踢脚线、吊顶等，及相关节点详图 5 O$ w# @$ S& G: X8 e! E: T
3	03东城二层SPA区休闲区立面图.dwg	SPA休闲区	SPA区及休闲区各房间立面图，含SPA房、休息室、水吧等区域的墙面装饰、隔断、门窗等 * ^9 e0 V6 e* h. m
4	04东城二层SPA区休闲区节点图.dwg	SPA休闲区 $ Y3 S8 R+ V" d8 n) K# P& ~	SPA区及休闲区节点详图，含墙面造型、隔断、吧台、特殊构造等详细节点 3 P+ U2 U8 |' U/ ~
5	05东城二层办公室、行李间立面.dwg	办公辅助 $ j0 b  p1 p  ^	办公室及行李间立面图，含办公区、储物区、行李存放区的墙面装饰、柜体、门窗等
6	06东城二层包间立面图、节点图.dwg	餐厅包间	餐厅包间各立面图及节点详图，含包间墙面造型、背景墙、酒柜、门洞等装饰构造
7	07东城二层餐厅区域立面图.dwg	餐厅区域	餐厅公共区域各方向立面图，含大厅、散座区、通道等区域的墙面装饰、柱面、门窗等
8	08东城二层餐厅区域节点图.dwg	餐厅区域	餐厅区域节点详图，含墙面造型、柱面装饰、隔断、吧台、特殊构造等详细节点 7 V: g4 G% C  Z2 d1 d1 }. Z

, e/ r3 J4 n+ b6 }9 u

2.2 预览图及机电图
" |& M% ]; t, p+ x; |

序号	文件名	内容说明
9	二层平面图.png	二层建筑平面布置图预览，含功能分区、墙体、门窗、家具布置等 % x4 X5 q1 I/ s1 p& G
10	二层弱电定位图.png	二层弱电设备定位图预览，含插座、开关、网络、电话、电视等弱电点位定位
11	二层排水定位图.png	二层排水管道定位图预览，含卫生器具、排水管道、地漏、检查口等定位 4 w( }+ K  G1 h% D, g3 b
12	清单.png	装修材料清单预览，含材料名称、规格、用量、参考价格等
13	立面图.png	各区域立面图汇总预览，方便快速浏览全部立面设计

三、图纸预览

以下为同类精品酒店室内装修的典型CAD图纸预览，供参考了解本资料图纸的内容深度与表达深度：
/ f. q" x! u2 `, V  ~+ p) n

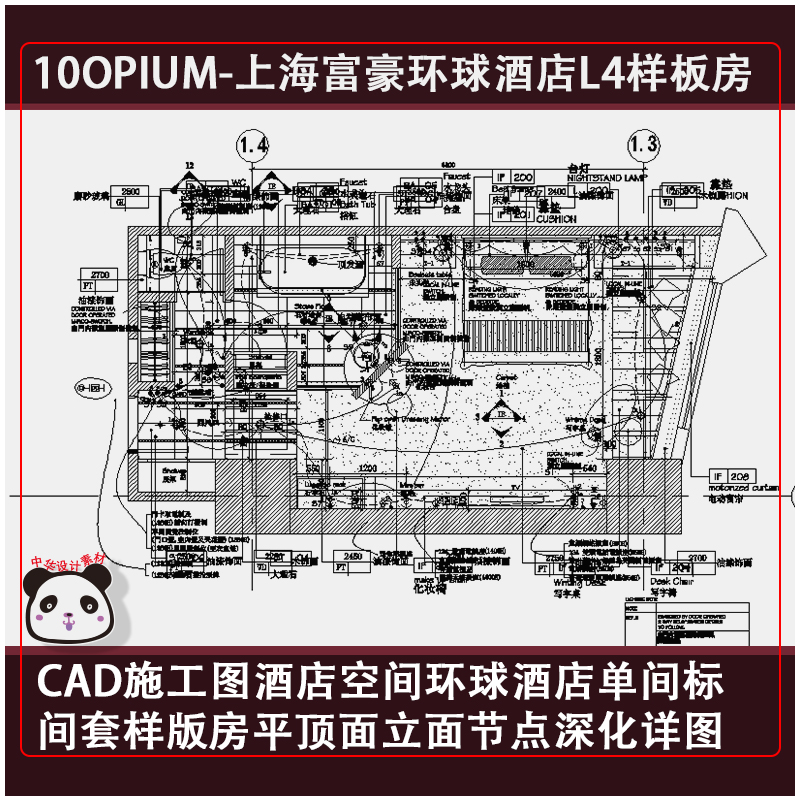

图1  酒店样板房平面顶面立面节点深化图

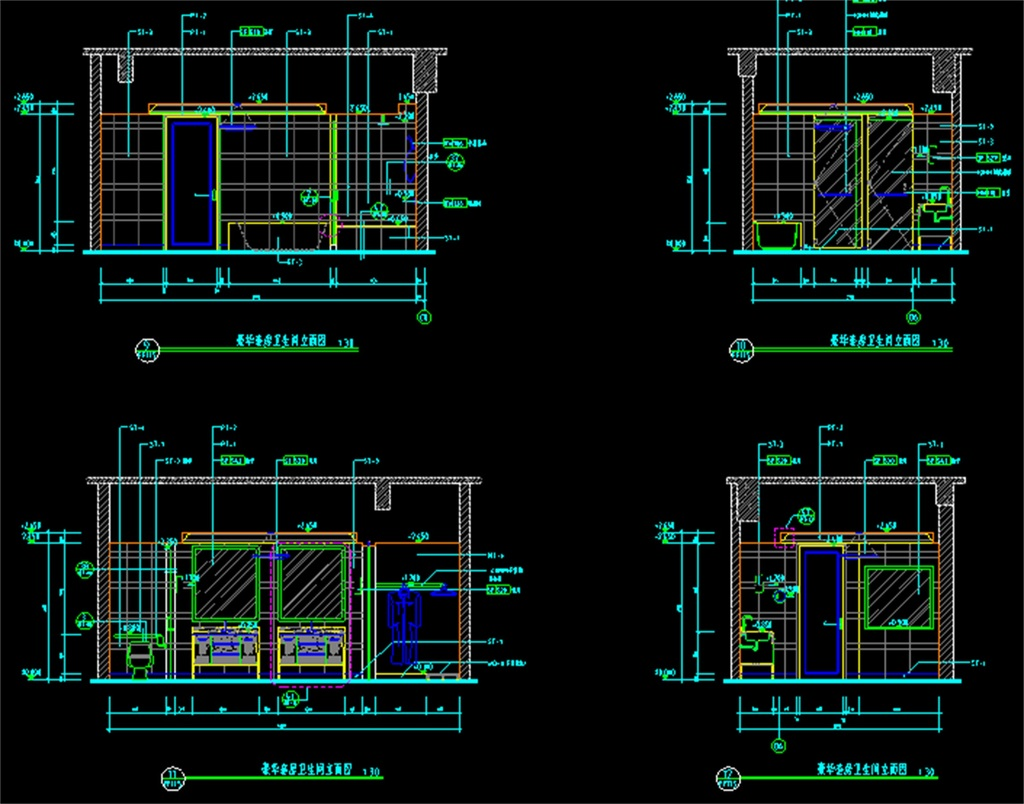

图2  酒店客房立面图

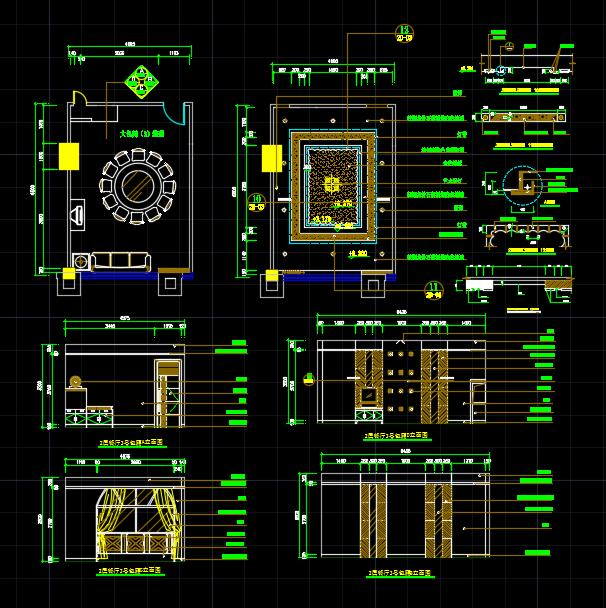

图3  酒店餐厅包间CAD详图

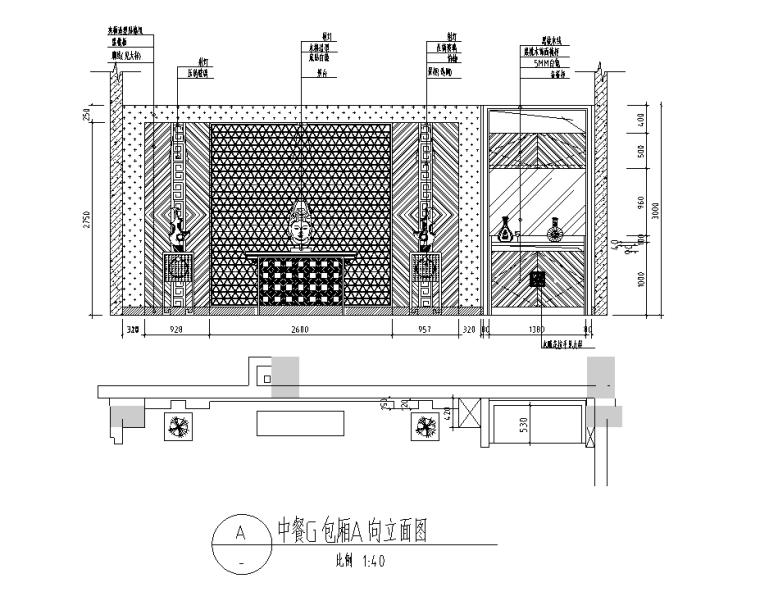

图4  酒店中餐厅包间立面图

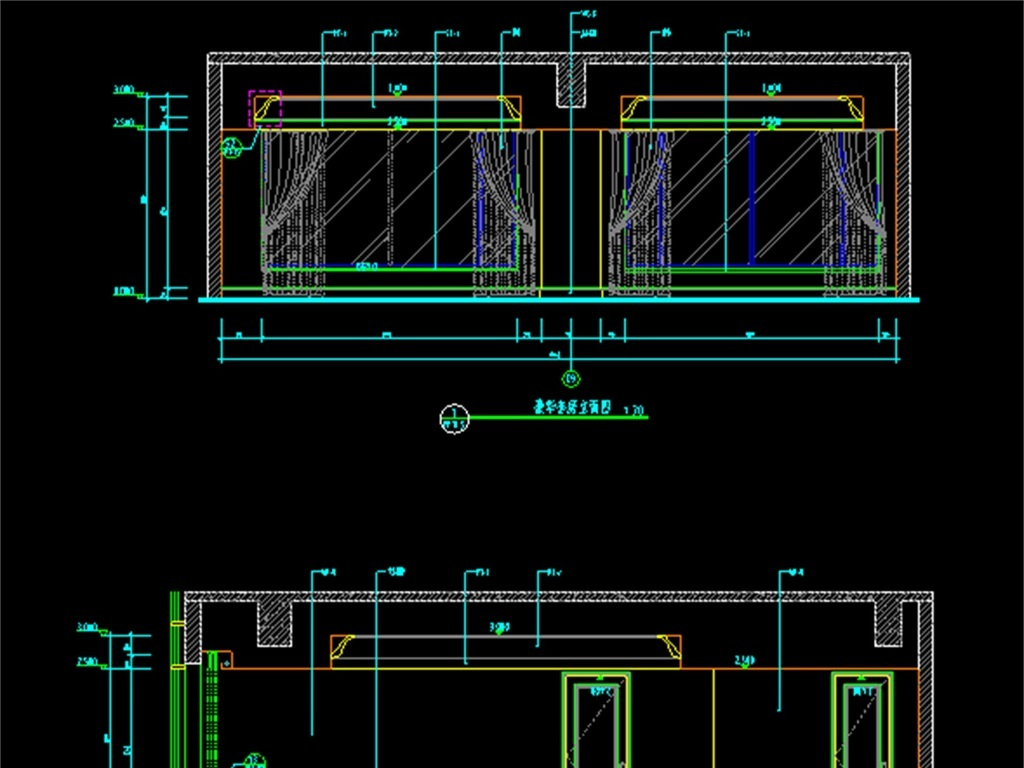

图5  酒店豪华套房立面图

四、资料特点

1. 分册编制清晰：图纸按功能区域分8册编制，每册包含对应区域的立面图与节点图，文件命名规范，索引清晰，便于施工人员按区域查找图纸，提高施工效率。
6 D* k$ G( W0 n) I2. 功能覆盖全面：涵盖精品酒店二层全部功能区域，从前厅走廊到SPA休闲区，从餐厅包间到办公辅助用房，功能分区完整，装修风格统一，满足酒店运营的全方位需求。
( H( ~" t& y# j' K3. 节点构造详细：各区域均配有专门的节点详图，包括墙面造型、隔断、吧台、背景墙、特殊构造等，节点表达清晰，尺寸标注完整，材料说明详细，可直接指导施工。
4. 机电配合到位：包含弱电定位图与排水定位图，机电点位与装修造型紧密配合，插座、开关、卫生器具等定位准确，避免施工中出现机电与装修冲突的问题。
: ^) |. i2 n' o2 P5. 材料清单完整：附有装修材料清单，详细列出各区域使用的装饰材料名称、规格、用量及参考价格，为工程造价编制与材料采购提供直接依据。

五、使用说明

1. CAD图纸请使用AutoCAD 2010及以上版本打开。图纸中可能包含自定义字体或形文件，如出现文字乱码，请在AutoCAD中配置相应的字体文件（如hztxt.shx、simsun.ttf等），或使用字体替换功能进行映射。
2. 本资料为施工图深度图纸，可直接用于施工。实际工程应用时，应根据现场实际情况进行复核，如有与现场不符之处，应及时与设计单位沟通调整。
3. 室内装修施工涉及防火、环保、安全等多项规范要求，施工时应严格执行《建筑内部装修设计防火规范》（GB 50222）、《民用建筑工程室内环境污染控制标准》（GB 50325）等相关规范。
4. PNG预览图仅供快速浏览参考，具体设计内容请以DWG源文件为准。本资料仅供学习参考使用。
