现代施工打桩场景

现代施工打桩场景3D模型设计深度解析

——3ds Max+Vray超精细建筑工地鸟瞰场景·双场地联合作业·车辆动画
9 t/ p" k8 C# G. \2 {' Y一、项目概述与场景定位

在建筑可视化、工程投标展示、施工方案汇报和城市规划动画等领域，高质量的建筑工地场景3D模型是不可或缺的核心素材。本项目是一款以现代建筑施工桩基工程为主题的超精细3D场景模型，完整呈现了两个相邻施工场地同时进行打桩作业的鸟瞰视角。模型以真实建筑工地为参考原型，从场地围挡、施工大门、打桩设备、桩基础排列，到周边城市道路、交通车辆、绿化植被和现代建筑，均进行了细致入微的三维还原，为建筑可视化从业者提供了一个可直接使用的高品质场景资源。
: y/ U, I! {  I& p$ D场景采用鸟瞰视角进行构图，两个施工场地呈左右对称布局，中间由一条内部道路分隔，每个场地均设有独立的施工大门和围挡。场地内整齐排列着多台黄色履带式打桩机，旁边是已打入地下的钢筋混凝土桩柱阵列，直观展现了桩基施工阶段的典型作业面貌。场地外围是城市主次干道、十字路口、行道树和绿化带，右上角点缀一栋现代玻璃幕墙建筑，整体营造出一个位于城市新区的建设工地氛围。模型不仅适用于静态渲染出图，还内置了车辆行驶动画，可直接用于施工动画、汇报视频和宣传片的制作。

图1  现代施工打桩场景整体鸟瞰渲染图
( ^& f& \( w4 a  H* ~模型技术参数概览

模型名称	) |. \* d/ D5 o# E( k8 h现代施工打桩场景
文件格式 * h% Z+ [  |6 W. H	4 y7 A) s) ^1 b, f1 d# K3ds Max (.max)
软件版本 , L# z. _9 X4 Y0 a0 s	3ds Max 2023 , g' L) x0 o: R% b
渲染器 ( E" z; h% O/ _0 a	; q1 ?( j; a! a; pV-Ray 6.0 9 u1 }  |8 d! ]! y7 _
压缩包大小	877.81 MB ( a0 Y* p$ z6 T5 K  s8 s( _
模型点数 5 v7 A" v3 b* h! ^5 n	40,562,221（约4056万点）
0 \* N! C! ~$ \' T3 t" R2 b模型面数	33,914,145（约3391万面）
布线类型	% _! O0 q* z$ b8 S三角形 + 四边形混合
+ k! V7 n5 R4 uUV展开	0 R- A. I% x4 S) Z' U% j9 ]已展开，不重叠 3 D3 U9 F. ~1 M
7 n2 {4 w  f1 u. n/ u动画与材质 / o$ V1 _  I; j- l$ N1 P% u	车辆有动画，材质贴图齐全 ! F- w% ]/ i/ V' @5 ?. A

1 {# x% ], m6 D% P2 x
' F& e) J: Q& u* [: R, U, x二、制作规范与技术特点
$ k: _9 T: Z  x（一）超精细模型规模

本模型最显著的技术特点是其超精细的模型规模。全场景模型点数达到约4056万个，面数约3391万个，这一数据量级在同类建筑工地场景模型中属于较高水平。超高的面数意味着场景中的每一个元素——从打桩机的履带链条、驾驶室细节，到围挡的每一根立柱、道路上的车道线，再到树木的叶片层次——都经过了精细的建模处理，而非使用简单的几何体或贴图来模拟。这种精细化建模确保了在近距离特写镜头下，模型依然能够保持丰富的细节和真实的质感，避免了低面数模型在特写时出现的棱角分明、细节缺失等问题。
（二）布线与UV规范
" p) P9 X" P' U4 _  n/ }模型采用三角形与四边形混合的布线方式，这种布线策略兼顾了建模效率和渲染质量。四边形布线适用于规则几何体（如建筑墙体、道路、围挡），便于进行平滑细分和后续修改；三角形布线则适用于复杂曲面（如车辆外形、打桩机结构、树木形态），能够更精确地控制曲面走向。模型的UV已全部展开且不重叠，这意味着每一个模型的贴图坐标都是独立且完整的，用户可以方便地进行贴图替换、材质调整和纹理烘焙，而不会出现UV重叠导致的贴图错乱问题。规范的UV展开也为后续使用Substance Painter等纹理绘制软件进行二次材质创作提供了良好的基础。
（三）3ds Max 2023与V-Ray 6.0工作流
模型基于3ds Max 2023制作，这是Autodesk公司推出的经典三维建模、动画和渲染软件，在建筑可视化领域拥有广泛的用户基础和成熟的工作流。渲染器采用V-Ray 6.0，这是Chaos Group公司开发的业界领先的渲染引擎，以其真实的全局光照、物理材质系统和高效的光线追踪算法著称。V-Ray 6.0引入了多项新功能，包括改进的V-Ray材质、更高效的GPU渲染、增强的灯光系统等，能够快速产出照片级真实感的建筑效果图。模型文件中已设置好V-Ray材质、灯光和渲染参数，用户打开文件后即可直接渲染出图，无需从零开始搭建渲染环境。
三、场景整体布局与空间规划
场景整体采用对称式布局，两个施工场地并列排布，中间由一条南北向内部道路分隔。每个场地大致呈矩形，占地面积相当，均被白色施工围挡完全围合，仅在面向内部道路一侧设置施工大门。这种双场地并列的布局模拟了现实中大型建设项目分期施工或多个标段同时作业的场景，也为画面提供了良好的对称美感和视觉平衡。
; Y) O) P# n  K$ T从空间层次来看，场景可以分为三个层次：前景是城市主干道和十字路口，包含多辆行驶中的汽车、公交车和斑马线，营造出繁忙的城市交通氛围；中景是两个施工场地及其内部道路，是画面的视觉焦点，打桩机和桩柱阵列清晰可见；背景是大片绿地和行道树，右上角点缀一栋现代建筑，增加了场景的纵深感和城市语境。三个层次由近及远、由动到静，构成了完整的空间叙事。
" `$ y) p- b: G* p% q. e% E

图2  打桩机作业区域特写——履带式打桩机与桩柱阵列
（一）双场地对称布局

两个施工场地在规模和布局上高度对称，每个场地内均设有一排沿长边方向排列的打桩机，数量约为6至7台，打桩机旁边对应排列着已打入地下的桩柱。桩柱呈整齐的矩阵式排列，行列间距均匀，模拟了真实工程中桩基础的规范布置方式。场地的左上角或左下角设有临时设施区，放置了集装箱式临时办公室或材料堆放区，增加了场景的真实感和生活气息。两个场地的施工大门均面向中间的内部道路开设，大门采用蓝色钢结构门头设计，配有门禁岗亭，是施工场地的标准出入口形式。
（二）内部道路与交通组织
两个场地之间的内部道路是场景的重要交通枢纽，它北接城市次干道，南连城市主干道，承担着施工车辆进出和场地间联系的功能。道路上设置了多辆行驶中的工程车辆和社会车辆，包括混凝土搅拌车、渣土运输车、公交车和小轿车等，车辆模型具有动画效果，可沿预设路径行驶。内部道路与城市道路的交叉口设有交通信号灯和斑马线，模拟了真实的城市交通组织方式。车辆的存在和动画不仅增加了场景的生动性，也使整个场景具备了直接用于动画制作的条件。
: q2 P+ _6 u) @/ p- R* P* i四、施工场地核心要素解析
, o8 z3 z' h7 O) k, T（一）履带式打桩机
打桩机是本场景的核心设备模型，采用履带式底盘设计，黄色涂装是工程机械设备的典型颜色。每台打桩机由履带行走机构、回转平台、驾驶室、钻桅和钻具等部分组成。履带底盘提供了良好的越野性能和场地适应性，能够在松软的施工场地表面稳定行走和作业；回转平台支持360度旋转，便于调整作业方向；驾驶室采用玻璃幕墙设计，内部可见座椅和操纵杆等细节；钻桅竖直高耸，是打桩机最醒目的结构特征，钻具下端连接着钻头或桩锤，用于成孔或打桩作业。打桩机模型比例准确、结构完整，能够清晰传达桩基施工的设备特征。
8 T/ M6 ?' I+ G- S- A& i（二）桩基础阵列
在每台打桩机的旁边，整齐排列着已打入地下的钢筋混凝土桩柱。桩柱呈圆柱形，露出地面一定高度，表面为灰色混凝土质感，顶部可见钢筋锚固端。桩柱的排列方式为矩阵式，行列间距均匀一致，模拟了真实工程中桩基础的设计布置。在建筑工程中，桩基础是一种常用的深基础形式，通过将桩打入地下坚实土层，将上部结构荷载传递到深层稳定地基中，适用于软弱地基或高层建筑。场景中大量的桩柱阵列直观展现了桩基工程的施工规模和作业进度，打桩机与已完成桩柱的并置也清晰传达了"正在施工中"的场景状态。
& `1 U% d  t! _& Y' ^* @+ c（三）施工围挡与大门
( G& A1 R" T% b% O5 l7 d' H* a4 c施工围挡是建筑工地的标志性元素，本场景中两个场地均采用白色预制混凝土围挡或彩钢围挡进行全封闭围合。围挡高度约2.5米，由等间距的立柱和挡板组成，挡板表面平整干净，符合城市建筑工地的标准化围挡要求。围挡的作用在于隔离施工区域与外部环境，减少施工对周边的干扰，同时保障施工安全和城市市容。场地大门采用蓝色钢结构门头设计，门头上留有企业名称或工程名称的位置（本模型中为空白，用户可根据需要添加文字），大门两侧设有门禁岗亭和道闸，是施工车辆和人员进出的唯一通道。围挡与大门的组合构成了施工场地的完整边界系统。

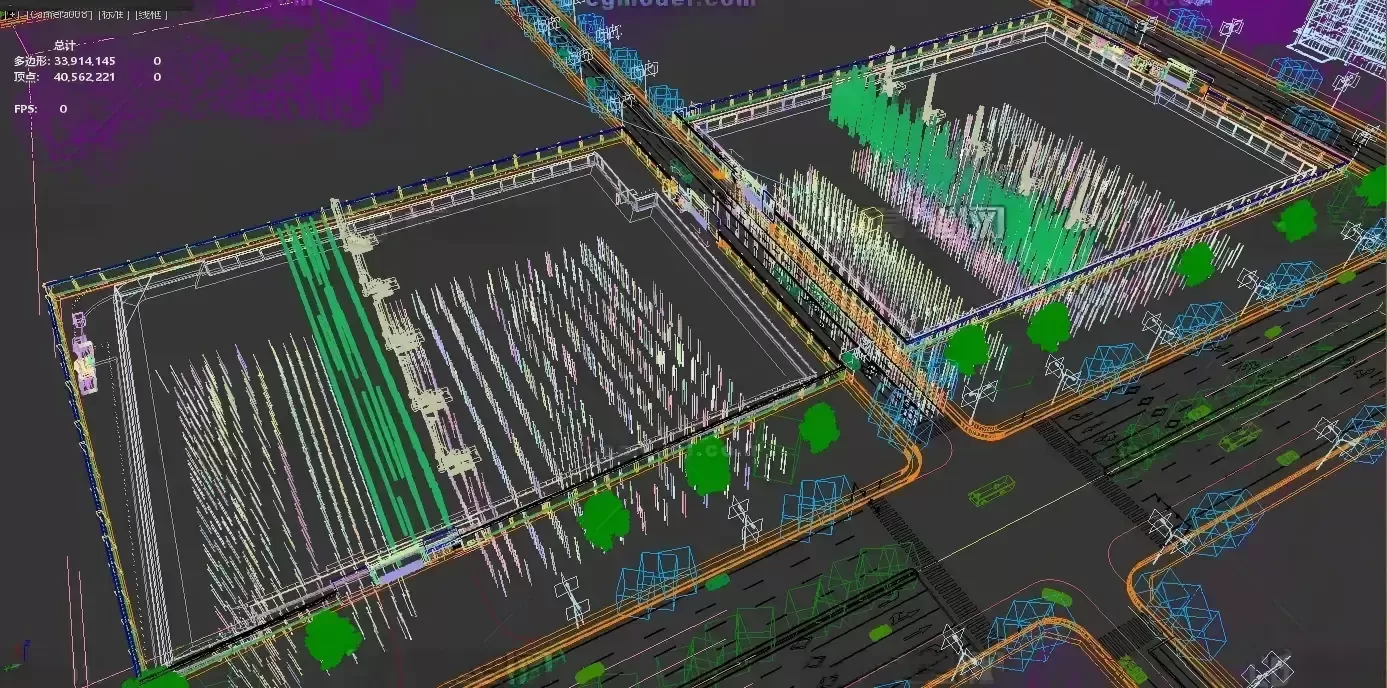

图3  场景线框结构图——展示模型拓扑与元素分布
( s. Q$ Y, R, y& }: I! o5 |. x五、周边环境与城市配套
7 H" }0 |( Z6 a& f! B, f（一）城市道路系统

施工场地外围环绕着完善的城市道路系统，包括一条东西向的城市主干道和一条南北向的城市次干道，两条道路在场地东南角形成十字交叉口。主干道为双向六车道设计，路面设有清晰的车道分界线、导向箭头和人行横道线，道路两侧设有路灯杆和行道树。次干道为双向四车道，与场地内部道路相连。道路模型采用沥青路面材质，表面有细微的纹理和磨损痕迹，路缘石采用混凝土材质，色彩和质感区分明确。交叉口设有交通信号灯杆和斑马线，模拟了真实的城市道路交叉口形态。完整的道路系统为施工场地提供了真实的城市语境，也使场景更加生动可信。
（二）绿化植被系统
( ]% s, |8 Z9 Z- L场景中的绿化植被系统层次丰富，包括道路两侧的行道树、场地周边的绿化带、背景中的大片林地和道路隔离带中的灌木绿篱。行道树采用统一规格的乔木模型，沿道路等间距排列，树冠饱满、叶色翠绿，为硬质的城市环境增添了自然气息。背景林地由多种不同高度和冠形的树木组合而成，形成错落有致的林冠线，增加了场景的纵深感和自然层次。绿化带和隔离带中的灌木采用低矮紧凑的模型，修剪整齐，符合城市道路绿化的标准做法。植被模型均使用了透明贴图技术来表现叶片的层次感和通透感，在V-Ray渲染下能够呈现出真实的光影效果。
. p4 r9 v* f0 s* \（三）背景建筑与城市家具
& z2 f, g- v& Q- |7 [2 `在场景的右上角，设有一栋现代风格的多层建筑，采用玻璃幕墙和钢结构框架设计，建筑造型简洁现代，与施工场地形成"建成环境与在建环境"的对比关系。这栋背景建筑的存在为场景提供了城市新区的语境暗示——施工场地周边已有建成建筑，说明该区域正处于开发建设阶段。除建筑外，场景中还布置了多种城市家具元素，包括路灯杆、交通信号灯、道路指示牌、垃圾桶、公交站台等，这些细节元素虽然体量不大，但对于营造真实的城市环境氛围至关重要。城市家具的布置遵循了真实城市的设计规范，如路灯间距、信号灯位置等，增强了场景的可信度。
六、材质贴图与渲染表现
% l3 `% _/ W4 n' \, K（一）V-Ray物理材质系统
. K! [- M/ K# N! k8 G: ~模型的材质系统基于V-Ray物理材质（V-Ray Mtl）构建，这是一种基于物理渲染（PBR）原理的材质类型，能够准确模拟真实世界材料的光学特性，包括漫反射、高光、反射、折射、凹凸、置换等。场景中主要的材质类型包括：混凝土材质（用于围挡、道路、桩柱、路缘石等），具有粗糙的表面质感和细微的颜色变化；沥青材质（用于道路路面），表面有细小的骨料颗粒纹理和磨损痕迹；金属材质（用于打桩机钢结构、大门框架、路灯杆等），具有适当的反射率和粗糙度；玻璃材质（用于建筑幕墙、打桩机驾驶室），具有透明和折射属性；植被材质（用于树木和草地），使用透明贴图和次表面散射效果表现叶片的真实感。每种材质都配有对应的漫反射贴图、法线贴图和粗糙度贴图，确保在不同光照条件下都能呈现出真实的质感。
（二）光照与全局光照
场景的光照系统采用V-Ray的全局光照（GI）解决方案，结合了直接光照和间接光照计算，能够模拟真实世界中光线在物体间的弹射和漫反射效果。主光源采用V-Ray Sun（太阳光），模拟白天的自然日光照射，光线方向和角度经过调整，在施工场地上形成了清晰的阴影和明亮的受光面。环境光采用V-Ray Sky（天空光），提供了柔和的环境漫射光照，使阴影区域不会出现死黑。V-Ray的全局光照引擎结合了发光图（Irradiance Map）和灯光缓存（Light Cache）两种算法，在保证渲染质量的同时提高了渲染效率。在最终渲染效果中，物体之间的颜色溢出（Color Bleeding）效果自然，阴影边缘柔和过渡，整体画面具有良好的层次感和真实感。

图4  场景隐藏线模式——展示场地土面与桩柱排列
七、动画设置与动态表现

本模型的一个突出特点是内置了车辆行驶动画。场景中的多辆汽车、公交车和工程车辆均设置了沿预设路径行驶的位移动画，车辆在城市道路和内部道路上有序行驶，为静态的场景增添了动态元素和生活气息。车辆动画的实现方式通常是在3ds Max中使用路径约束（Path Constraint）或运动路径（Motion Paths）功能，将车辆模型绑定到样条线路径上，通过设置动画时长和速度参数控制车辆的行驶节奏。多辆车的行驶速度和起始时间经过错开设置，避免了车辆之间的碰撞和重叠，形成了自然流畅的交通流效果。
车辆动画的存在使本模型不仅适用于静态效果图渲染，还可以直接用于施工动画、工程汇报视频和城市规划宣传片的制作。用户可以在此基础上进一步添加相机动画，通过设置相机路径和关键帧，制作环绕鸟瞰、俯冲特写、沿路推进等多种镜头运动，结合车辆的行驶动画，产出具有电影感的施工场景动画。模型的高精细度也确保了在动画镜头的推进过程中，场景细节始终保持清晰丰富，不会出现近距离下细节缺失的问题。
) A# d4 h3 V* G' M  L1 @+ R. H7 ^7 ]场景主要构成要素一览
: O$ q6 V5 J0 L+ r5 M- L- v/ p

类别	构成要素	说明
$ F# C* U8 M' M+ U# @" u施工设备	+ Y/ I% R; O/ p% L履带式打桩机×约13台	4 Z) @3 Q# ^4 [$ p黄色涂装，结构完整，沿场地长边排列 3 l8 v9 V' R, z* E
) m# b, |1 {3 @8 m' u  U基础工程	- y" o* w( \" s! I" [钢筋混凝土桩柱阵列	* O7 d/ [3 h, g- t矩阵式排列，灰色混凝土质感，顶部露筋
5 @6 U' V0 `' _& @& \, T场地设施	白色围挡、蓝色施工大门、岗亭 5 r4 J8 K5 y; q  h) b% K7 J. [	全封闭围合，标准化工地出入口
$ e4 A7 c! s# C7 B' \& d7 u道路交通	城市主干道、次干道、内部道路 & ^! {0 q  i5 [	双向六/四车道，含车道线、斑马线、信号灯
车辆动画 ( T# s) U) o5 n' E% }. [	$ _6 G9 k: j' W* g汽车、公交车、工程车辆	沿路径行驶动画，多车错开行驶
8 X4 P- T3 D: i/ D+ h" T- L) C绿化植被 7 x+ i! I2 M6 a: w" S	. G, a& M7 P6 }8 z行道树、绿化带、背景林地	0 ~* s7 w; x4 ]2 K多品种乔木组合，透明贴图叶片 : X- }) h# J! j$ P
背景建筑 8 G# B  s7 Z( q% Q& f% t, V6 i	现代玻璃幕墙建筑	位于场景右上角，提供城市语境   l$ S! F  G+ q, r( _8 P8 p+ u( D

八、应用场景与使用建议
（一）建筑可视化与工程投标

本模型最直接的应用场景是建筑可视化和工程投标展示。在建筑工程项目的投标阶段，施工单位通常需要制作施工组织设计方案的三维展示图或动画，以直观呈现施工场地布置、施工流程和进度安排。本模型提供了一个完整的桩基施工阶段场景，用户可以直接在此基础上替换或添加具体项目的建筑模型、施工设备和场地布置，快速生成具有专业水准的施工效果图和动画。模型中已设置好的V-Ray材质、灯光和渲染参数，用户只需调整相机角度即可快速出图，大大提高了工作效率。
（二）施工动画与汇报视频
4 E/ J  p' Q/ J7 z( @, b凭借内置的车辆动画和超精细的模型细节，本模型非常适合用于施工动画和工程汇报视频的制作。用户可以在3ds Max中添加相机动画，制作从城市大环境逐步推进到施工场地的开场镜头，或者环绕场地展示整体布局的鸟瞰镜头。车辆的行驶动画为画面提供了动态元素，使施工场景不再是静止的画面，而是具有生命力的动态场景。在工程汇报视频中，这样的施工场景动画可以用于展示项目的施工条件、周边环境和交通组织，帮助评审专家和业主更直观地理解项目情况。
5 {6 b! v3 I; v8 h5 g4 n- `3 R5 ^& O（三）城市规划与沙盘模拟
本模型也可以用于城市规划展示和数字沙盘模拟。在城市新区规划或片区开发方案中，施工建设阶段是一个重要的时间节点，本模型可以作为规划动画中的施工阶段场景使用，展示开发区从空地到建筑工地再到建成环境的演变过程。模型中的城市道路、绿化植被和背景建筑等元素，与施工场地共同构成了一个完整的城市新区片段，可以直接嵌入到更大范围的城市规划场景中。此外，模型也可以用于VR/AR沉浸式体验，通过导入Unity或Unreal Engine引擎，制作可交互的施工场地漫游体验。
（四）使用与优化建议
在使用本模型时，有几点建议供参考：一是由于模型面数较高（约3391万面），建议在配置较高的工作站上打开和编辑，普通电脑可能会出现卡顿；在编辑时可以使用3ds Max的显示降级功能，将视图显示模式切换为Bounding Box或Wireframe，以提高操作流畅度。二是渲染时建议使用V-Ray GPU渲染模式，利用显卡的并行计算能力大幅缩短渲染时间。三是如果需要进一步丰富场景，可以在现有基础上添加塔吊、施工电梯、混凝土泵车等其他施工设备模型，以及安全标语、材料堆放区等细节元素。四是模型中的围挡和大门为空白设计，用户可以根据需要添加企业LOGO、工程名称和安全宣传标语等文字内容，使场景更具针对性。
九、总结
, m6 C' Z2 w' U. [4 t$ `. {/ v本款现代施工打桩场景3D模型，以超精细的建模质量、完整的场景构成和内置的车辆动画，为建筑可视化从业者提供了一个高品质的建筑工地场景资源。模型基于3ds Max 2023和V-Ray 6.0制作，3391万面的超精细规模确保了从远景到特写的全焦段清晰表现，规范的UV展开和完整的材质贴图系统为二次编辑提供了便利。双场地对称布局、打桩机与桩柱阵列、城市道路与绿化系统，共同构成了一个真实可信的城市新区施工场景。
从应用价值来看，本模型不仅可以直接用于静态效果图渲染，还凭借内置的车辆动画具备了动态视频制作的能力，适用于工程投标展示、施工动画制作、城市规划展示、数字沙盘和VR体验等多种场景。模型的可扩展性也很强，用户可以在此基础上添加更多施工设备、建筑模型和细节元素，快速构建出符合具体项目需求的施工场景。希望本模型的设计解析能够为三维建模爱好者和建筑可视化从业者提供有益的参考，也期待更多高质量的工程场景3D资源涌现，推动建筑可视化行业的发展。
