注塑件机器人自动化系统

注塑件机器人自动化系统设计深度解析

——自动预埋件·取件·去毛刺一体化生产线方案
" O" E5 U3 ~$ d2 A一、系统概述与工作流程

在注塑加工行业中，带有金属预埋件的注塑件生产长期以来面临着人工操作多、生产效率低、产品质量不稳定等问题。传统的生产方式需要人工将预埋件放入模具、注塑完成后人工取件、再转移到去毛刺工序处理，不仅劳动强度大，而且预埋件定位精度和去毛刺质量难以保证。本套三维模型所展示的注塑件机器人自动预埋件、取件、去毛刺系统，正是针对这一痛点而设计的一体化自动化解决方案，通过一台六轴工业机器人串联两台注塑机和去毛刺工位，实现了从预埋件植入到成品输出的全流程自动化。
, V9 U, `* ]& C- t/ f: b系统的工作流程可概括为以下步骤：首先，振动盘将金属预埋件自动排序并输送到定位工位；六轴机器人从定位工位抓取预埋件，依次放入两台注塑机的模具中；注塑机完成注塑成型后开模，机器人进入模具取出成型工件；机器人将工件转移到去毛刺工位，由去毛刺机构对工件进行飞边和毛刺清理；去毛刺完成的成品通过传送带输出，进入下一工序。整个过程由PLC控制系统协调机器人、注塑机、振动盘和去毛刺机构的动作时序，实现无人化连续生产。
0 Y9 K/ Y- O8 X' \  Z1 D% ~

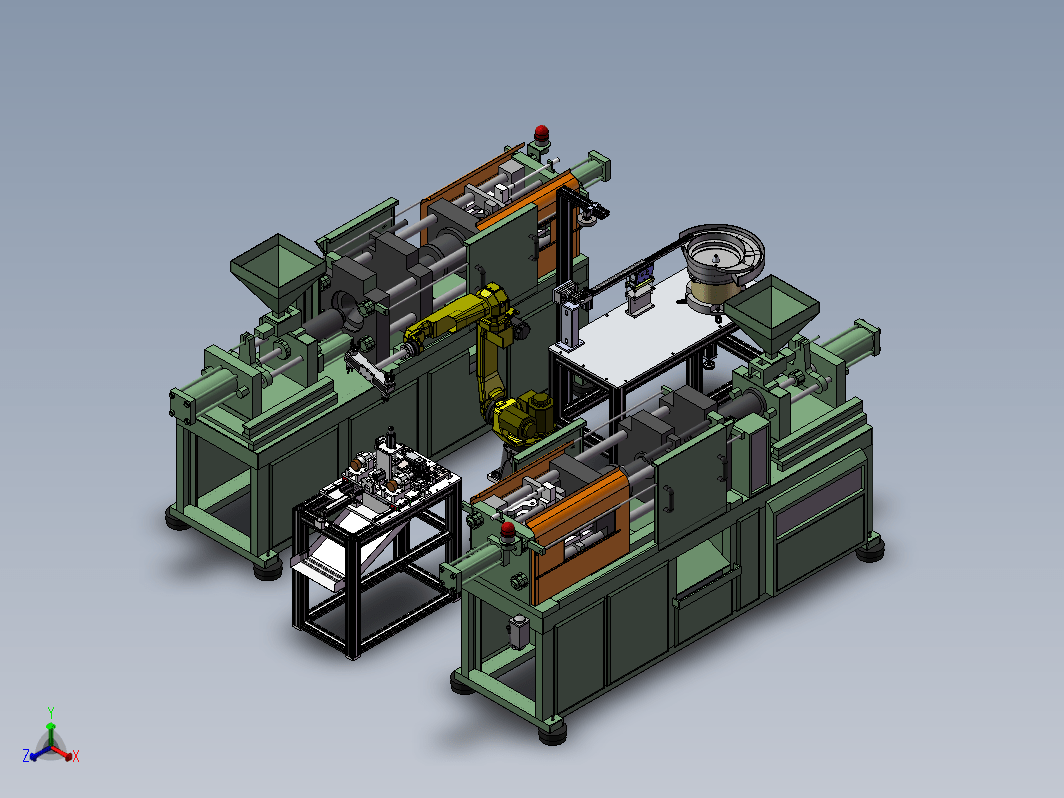

图1  注塑件机器人自动化系统整体轴测图
系统技术参数概览

% t- m! i2 S' B8 Z4 k% ^. N系统名称 ! g- m5 x! e  T9 x5 }: ]	注塑件机器人自动预埋件、取件、去毛刺系统
% B1 q* ]% N3 z, E, @3 h设备类型 % h+ x1 T9 W5 h  q8 T* L0 O/ ]	注塑自动化集成系统
设计软件	! A0 q( I" k- n/ H& M9 dSolidWorks
文件格式 ; e' x1 a9 g% S# z" k	. d1 r  `* ^" g" Q5 a& E  n, R2 b4 K( bSLDPRT、SLDASM
文件大小	约62.5MB * s8 v* L" M* [; d+ [9 I
核心设备	$ x/ G. J8 \" s, E5 b% C六轴工业机器人×1、注塑机×2、振动盘×1
功能集成 3 b" Q4 m. I& i7 x" o  M, m( N	1 C/ a8 \% x7 h' E/ i1 X9 N6 w! J预埋件上料、模具嵌入、取件、去毛刺、成品输出
6 r6 l# [/ s6 N1 h+ ]2 d1 ]图纸参数	可编辑，包含完整特征参数

; P* a6 N3 U+ i  n( F+ h
% Q! L3 P) M9 Q' [3 s4 x二、系统总体布局分析

从三维模型的整体布局来看，本系统采用"机器人居中、设备环绕"的经典自动化单元布局形式。两台卧式注塑机分别布置在机器人的左前方和右前方，振动盘和预埋件定位工作台布置在机器人的后方，去毛刺工位布置在机器人的左后方。这种布局使得机器人的工作范围能够覆盖所有设备，各设备之间的距离经过优化，确保机器人在每个工位都能达到最佳的操作姿态和精度。
/ {  [# n8 s: S. K

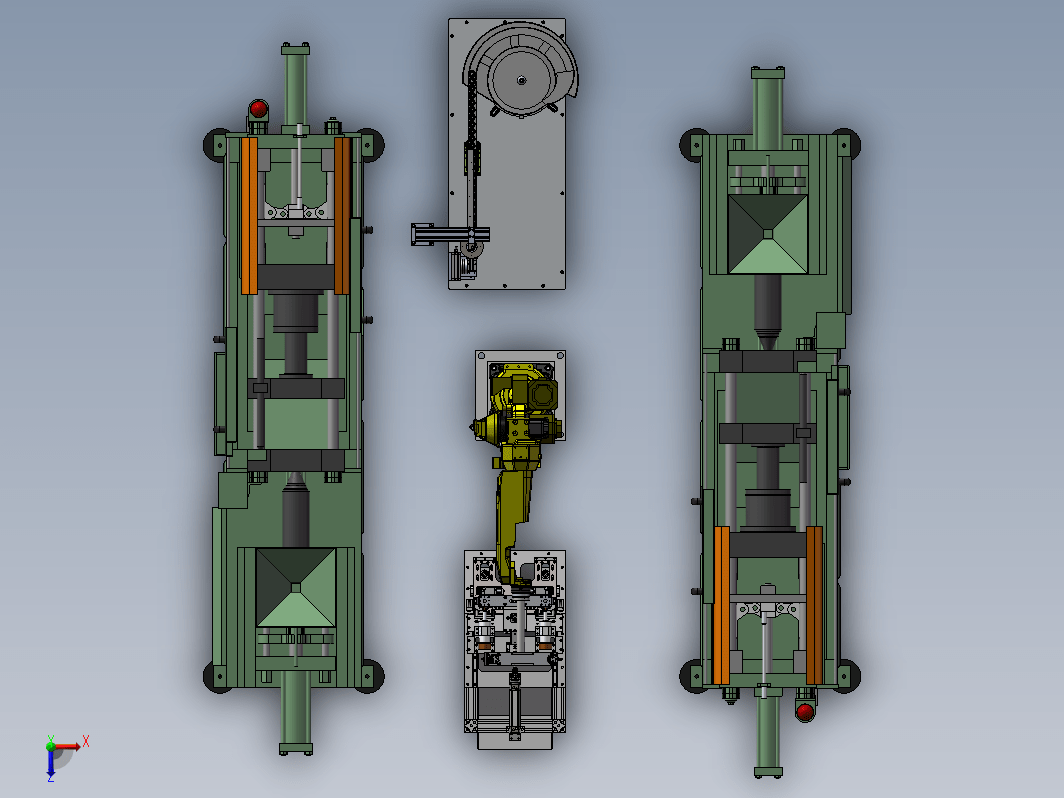

图2  系统俯视图（展示各设备布局关系）
; C- o+ m2 Y4 Z$ C+ k（一）双注塑机对称布置

两台注塑机以机器人为中心呈对称布置，分别位于机器人的两侧。这种"一机双机"的配置方式具有显著的效率优势：当一台注塑机处于合模注塑状态时，机器人可以为另一台注塑机进行预埋件植入或取件操作，两台注塑机交替工作，机器人几乎没有空闲时间，设备利用率大幅提升。同时，双机配置也提高了系统的容错能力，当一台注塑机需要维护或换模时，另一台仍可继续生产。
* F- \1 y& t; @( M（二）机器人居中布置
六轴工业机器人安装在系统中央的独立底座上，底座具有足够的重量和刚度，确保机器人高速运动时的稳定性。机器人的安装高度经过精心设计，使其工作范围能够覆盖两台注塑机的模具区域、振动盘取料位和去毛刺工位。居中布置的机器人可以通过旋转腰部实现各工位之间的快速切换，运动路径短、效率高。底座上还可以集成机器人控制柜和接线端子，便于系统集成和维护。
& [2 v. Q  @8 d/ p# H7 j9 E（三）辅助设备合理布局
6 s# e) |! q' r5 u& Y振动盘和预埋件定位工作台布置在机器人后方，与注塑机保持一定距离，避免相互干扰。振动盘通过支架抬高，使其出料口高度与机器人取料姿态相匹配。去毛刺工位布置在机器人一侧，带有倾斜的成品输出滑道，使去毛刺后的工件能够依靠重力滑入收集箱。各辅助设备的位置均在机器人的工作半径之内，同时预留了足够的操作和维护空间。
三、六轴工业机器人系统
（一）机器人选型与参数
: l1 B" A! e3 g% x; l本系统采用六轴关节型工业机器人，从模型中可以看到其典型的黄色涂装和多关节结构。六轴机器人具有六个旋转自由度，能够模拟人类手臂的运动，实现空间中任意位置和姿态的到达，非常适合注塑机取件这类需要复杂运动轨迹的应用场景。机器人的选型需要考虑以下参数：一是有效负载，需满足末端夹具+预埋件+工件的总重量；二是工作半径，需覆盖所有操作工位；三是重复定位精度，通常要求在±0.1mm以内，确保预埋件植入精度；四是运动速度，影响系统的整体节拍。

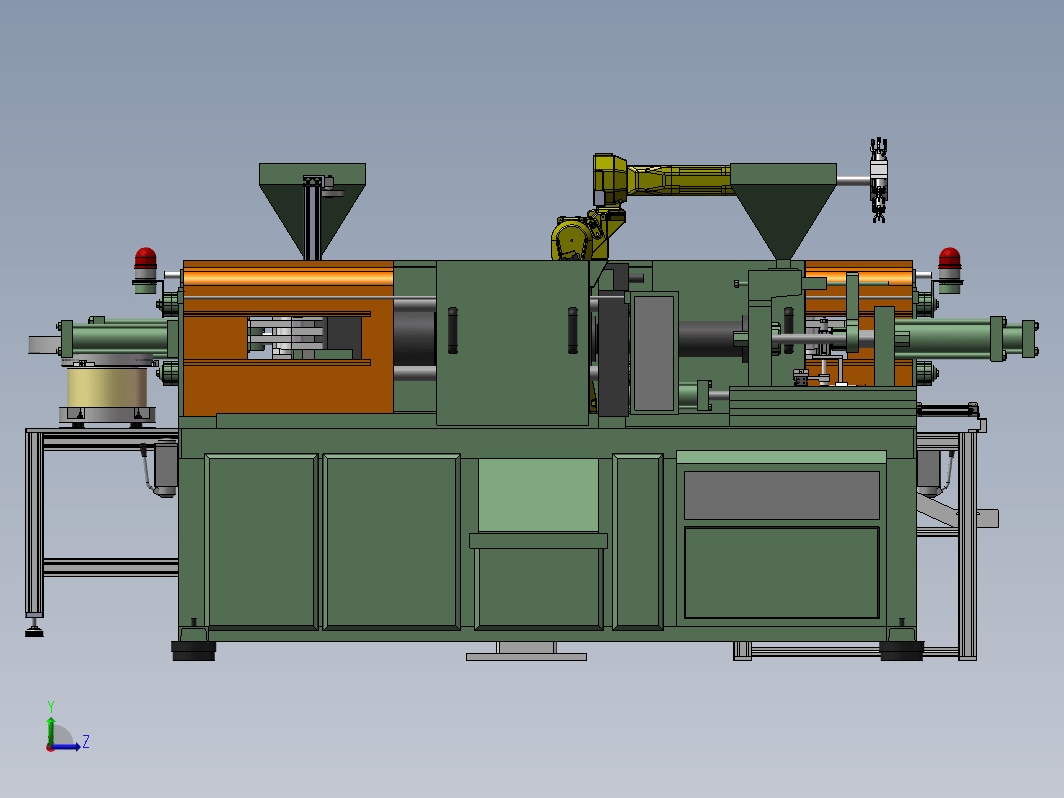

图3  系统侧视图（展示机器人与注塑机的相对位置）
（二）末端执行器（夹爪）设计

机器人末端执行器是直接与工件和预埋件接触的部件，其设计直接影响系统的可靠性和效率。从模型中可以看到，机器人末端安装有专用夹具， likely 采用气动驱动方式，具备抓取和释放功能。由于系统需要同时处理预埋件和成型工件两种不同形状的物体，末端执行器可能采用了双夹爪或可换夹爪设计：一个夹爪用于抓取小型金属预埋件，另一个夹爪用于抓取体积较大的注塑工件。夹爪的夹持力需要精确调节，既要保证抓取可靠，又要避免夹伤工件表面。
（三）机器人运动规划与安全
机器人在各工位之间的运动需要进行精心的轨迹规划，确保运动路径最短、节拍最优，同时避免与注塑机模具、安全门和周边设备发生碰撞。机器人控制系统通常支持多工位程序切换，通过IO信号与注塑机和其他设备进行握手通信。安全方面，系统应配置安全围栏、安全光栅和急停按钮，机器人工作区域设置物理隔离，防止人员误入造成伤害。机器人的运动速度在接近人员区域时应自动降低，确保人机协作安全。
四、注塑机与模具系统
（一）卧式注塑机配置
( m8 P( n: v. f; |1 F, G1 s系统配置两台卧式注塑机，从模型中可以看到其典型的结构：注射单元（料斗、料筒、注射油缸）位于一侧，合模单元（模板、拉杆、合模油缸）位于另一侧，中间为模具安装区域。注塑机机架采用焊接结构，底部设有可调脚杯，便于水平调节。注塑机顶部设有红色警示灯，用于显示设备运行状态。注塑机的选型需要根据塑件的重量、投影面积和材料特性确定锁模力和注射量，本系统中的两台注塑机规格相同，可生产同一种或相似的塑件。
, f, @% @2 @# s7 M: q+ ~; R; C（二）模具与预埋件定位
带有预埋件的注塑模具需要设计专门的预埋件定位结构，通常在模具型芯或型腔上设置定位销、磁吸装置或机械夹爪，确保预埋件在注塑过程中不发生位移。机器人将预埋件放入模具后，模具合模前需要确认预埋件是否到位，通常通过光电传感器或接触式传感器进行检测。如果预埋件未到位，系统应报警并暂停注塑，避免产生废品或损坏模具。模具的冷却系统设计也很重要，直接影响成型周期和塑件质量。
（三）注塑机与机器人的协同
4 M9 [- W' f1 c* L( |4 j注塑机与机器人之间的协同控制是系统稳定运行的关键。注塑机开模到位后，通过IO信号向机器人发出"允许取件"信号；机器人进入模具区域取件或放件完成后，向注塑机发出"安全离开"信号；注塑机收到信号后才能合模。这种握手通信机制确保了机器人与模具的安全互动，避免碰撞事故。对于双机系统，机器人需要同时与两台注塑机通信，控制系统需要合理分配机器人的工作顺序，优化节拍。
2 \7 R, {  d+ H8 l& h五、预埋件自动供料系统
: m9 ]% H$ G+ C  ]4 G（一）振动盘排序供料
预埋件的自动排序供料由振动盘完成。振动盘是一种利用振动原理将杂乱工件自动排序定向的装置，主要由料斗、底盘、控制器和直线送料器组成。工件在振动盘料斗内受到脉冲振动，沿螺旋轨道上升，在上升过程中经过一系列筛选和姿态调整，最终以统一的姿态从出料口输出。振动盘的选型需要根据预埋件的形状、尺寸和重量确定，要求排序效率高、卡料率低。对于表面易划伤的预埋件，振动盘轨道可以进行聚氨酯包胶处理。
  m' w: w5 ~  e5 q! D（二）定位工作台与分料机构
/ R2 [. o3 d+ p, M振动盘输出的预埋件进入定位工作台，由分料机构将预埋件逐个分离并定位到精确位置，等待机器人抓取。定位工作台通常采用气动定位销或V型块对预埋件进行精确定位，定位精度应满足机器人抓取和模具植入的要求。分料机构可以采用气缸驱动的挡料销或旋转分料轮，确保每次只有一个预埋件到达取料位。定位工作台上还设置有工件检测传感器，确认预埋件到位后向机器人发出取料信号。
% i) O( c0 ?8 z六、去毛刺工位与成品输出
; K5 s5 \$ U$ A* r( q2 A! u/ R（一）去毛刺机构设计
去毛刺工位用于清除注塑件在分型面、浇口处产生的飞边和毛刺。从模型中可以看到，去毛刺工位采用铝型材框架结构，内部安装有去毛刺刀具或打磨头，工件由机器人放置到定位夹具上固定后，去毛刺机构按预定路径对工件边缘进行加工。去毛刺方式可以采用铣削、磨削、刮刀或滚压等方式，根据塑件材料和毛刺特点选择。对于软质塑料，通常采用热切或冷冻去毛刺；对于硬质塑料，可采用机械切削方式。
（二）成品输出与收集
去毛刺完成的工件由机器人取走并放置到输出传送带上，或直接通过倾斜滑道滑入成品收集箱。模型中去毛刺工位下方设有倾斜的输出滑道，工件依靠重力自动滑出，无需额外动力。输出端可以配置成品输送带，将工件输送到包装工位或检测工位。对于有质量检测要求的产品，可以在输出路径上增加视觉检测或称重工位，实现不合格品的自动剔除。

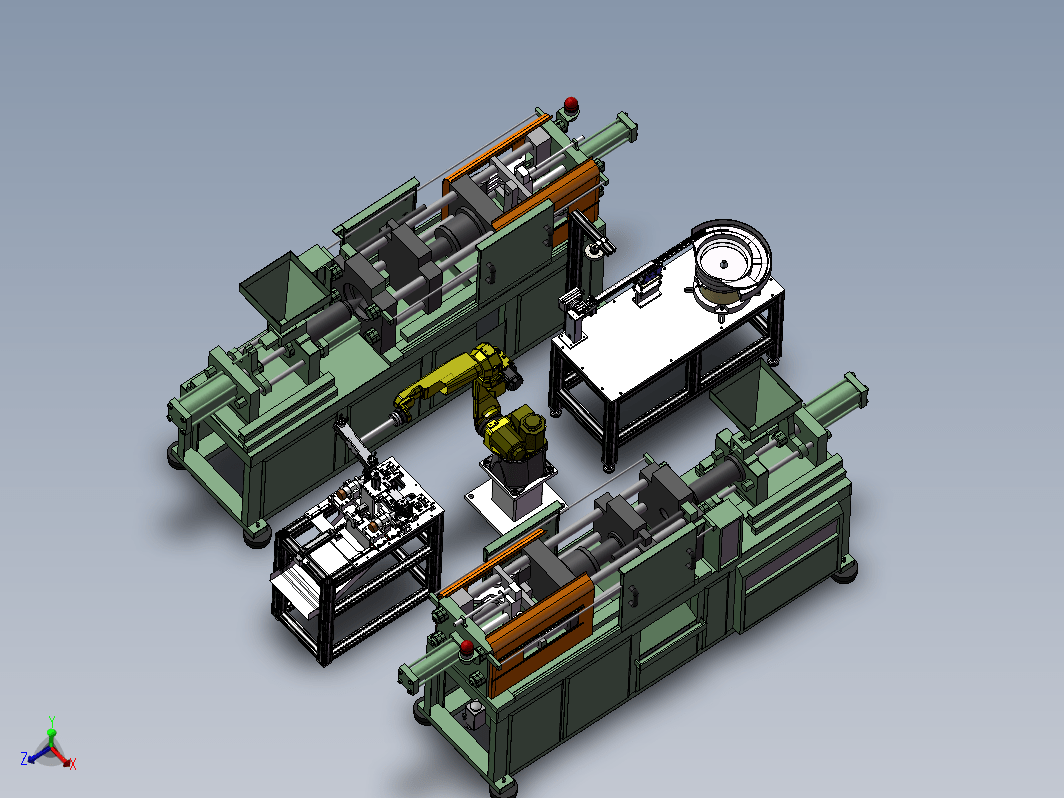

图4  系统另一角度轴测图（展示机器人底座与各工位细节）
七、控制系统与系统集成
（一）PLC主控系统

整个系统由PLC（可编程逻辑控制器）作为主控单元，负责协调机器人、注塑机、振动盘、去毛刺机构和传送带的动作时序。PLC通过IO模块和通信模块与各设备交换信号，采集各工位的传感器状态，输出控制指令。控制系统的程序设计需要考虑正常生产流程、异常处理流程和手动调试流程，确保系统在各种情况下都能安全可靠运行。PLC通常安装在独立的电气柜中，电气柜内还配置有断路器、接触器、继电器、开关电源等电气元件。
$ k: ?+ t2 \9 n2 D; ?（二）人机交互与状态监控
% d2 i! V3 I9 C2 i  T系统配备触摸屏作为人机交互界面，操作人员可以通过触摸屏查看系统运行状态、设置生产参数、手动调试各机构动作。触摸屏上通常显示以下信息：当前生产数量、循环节拍、各设备运行状态、故障报警信息等。当系统发生故障时，触摸屏会显示故障代码和排查指引，帮助操作人员快速定位和解决问题。系统还可以配置远程监控功能，通过工业以太网将生产数据上传到MES系统，实现生产数据的追溯和分析。
  _/ T: c  G0 F- j/ _（三）安全防护系统
, R; W3 Y* r7 H. ]' r: o( u安全防护是自动化系统设计中不可忽视的重要环节。本系统应配置以下安全设施：一是安全围栏，将机器人工作区域完全隔离，围栏门上安装安全门锁开关，开门时机器人自动停止；二是安全光栅，在物料进出口设置光栅检测，人员或物体误入时立即停机；三是急停按钮，在系统各操作位置设置急停按钮，紧急情况下一键停机；四是安全PLC，对安全信号进行独立的逻辑处理，确保安全功能的可靠性。这些安全措施的设计应符合ISO 10218工业机器人安全标准和相关国家规范。
系统组成与功能分类
; A3 O2 k- U) n8 R% ^7 M7 w

子系统	核心设备	功能说明
4 G% d/ N, W) v+ @' h' Y9 F5 T注塑成型	8 L/ P8 b1 X& R2 {- I/ w4 X卧式注塑机×2、模具 ! s; S6 P; g- o' S0 N0 _	塑件注塑成型，带预埋件成型 4 D) w( C: A! V+ E  q
% A6 E; _. d( K# D: V5 r! U机器人操作 & v3 a  _, R; t# s0 R6 F7 |, @	- P/ K2 r( b% P7 Z* s8 p/ i8 f+ E六轴工业机器人、末端夹爪   X7 \: G/ V7 h6 I1 R' q9 G: d8 w	预埋件植入、取件、去毛刺上下料 * v; ^  ]( U  }8 Z0 T! I$ D
) F! N. h0 [& t1 Q预埋件供料 % m2 v* h5 W5 c0 {; A9 A	# X2 M5 [: l  E8 g  Z振动盘、定位工作台、分料机构 / v# n6 z$ c9 k. H# b% d	$ J* }" [$ N' z, Y: f; Y预埋件自动排序、定位、供料 3 G3 w+ V* {  d! ~2 l% }
后处理 * N* J: W0 x4 U: {	% `) H% {! S( Z1 I* q! J. D% r( A去毛刺工位、输出滑道	塑件飞边毛刺清理、成品输出
控制安全 - Z) T  |+ M0 N	/ d3 L$ u. B$ M+ {& o7 s: v/ nPLC、触摸屏、安全围栏、光栅	系统协调控制、人机交互、安全防护 5 e" P2 n+ v4 R$ O3 z, n

; c  H% f# f% }& {- F2 _  J0 f
八、设计特点与技术亮点
（一）一机双机的高效配置

本系统最突出的设计亮点是采用一台机器人服务两台注塑机的配置方式。相比"一机对一机"的传统方案，这种配置使机器人的利用率提升了近一倍，设备投资回报率显著提高。两台注塑机交替工作，机器人在一台注塑机注塑期间为另一台服务，几乎没有等待时间。同时，双机配置也为生产调度提供了灵活性，可以根据订单情况同时生产两种不同产品，或在一台设备维护时保持另一台继续生产。
（二）全流程一体化集成
系统将预埋件供料、模具植入、注塑取件、去毛刺处理和成品输出等工序集成在一个自动化单元中，实现了从原材料到成品的全流程自动化。这种一体化设计消除了工序间的人工搬运和等待，大幅缩短了生产周期，提高了生产效率。同时，全流程自动化也减少了人为因素对产品质量的影响，提高了产品一致性和合格率。
3 b1 r% j6 ?8 m- h# ^: U( X4 H（三）紧凑合理的空间布局
5 `' z" E2 z2 B+ X从三维模型可以看出，系统各设备的布局非常紧凑，充分利用了机器人的工作空间。两台注塑机相对布置，振动盘和去毛刺工位填充在机器人周围的空隙中，整体占地面积小，空间利用率高。紧凑的布局不仅节省了厂房面积，也缩短了机器人的运动路径，提高了运行效率。同时，各设备之间预留了必要的维护通道和操作空间，确保设备的可维护性。
( ]; r, B8 r  v+ W! _/ X2 Y6 V（四）完整的三维模型数据
本套模型包含完整的SolidWorks源文件，所有零部件均为可编辑的参数化模型，总文件大小约62.5MB，体现了模型的详细程度和完整性。模型采用标准的装配体结构，各子系统分层管理，便于查看和修改。对于自动化集成商和机械设计师而言，这样一套完整的自动化系统三维模型具有极高的参考价值，可以直接用于方案设计、布局规划和设备选型。
" {9 ~5 A- `6 a九、使用建议与注意事项
（一）模型参考与方案设计建议
本套三维模型可作为注塑自动化生产线方案设计的参考。在使用时建议：首先分析系统的整体布局和各设备的相对位置关系，理解"一机双机"的布局逻辑；然后根据实际的注塑机型号、机器人规格和场地条件进行适应性调整；重点关注机器人工作范围与各设备的匹配，确保每个工位都在机器人可达范围内；最后进行机器人运动仿真，验证各工位之间的运动路径是否存在干涉，优化节拍时间。
( f8 o: F5 C" V9 u5 J（二）实施与调试要点
% H1 J/ H$ P! b9 b( O! k在系统实施和调试阶段，需要注意以下要点：一是设备安装时必须精确调整各设备的水平度和相对位置，确保机器人运动轨迹的准确性；二是机器人与注塑机的IO通信需要严格定义握手信号逻辑，确保安全互锁；三是预埋件定位精度需要反复调试，确保机器人抓取和植入的成功率；四是去毛刺刀具的参数需要根据塑件材料和毛刺情况进行试调，找到最佳的去毛刺效果；五是系统联调时应先手动低速运行，确认各动作无误后再逐步提速。
（三）维护与保养
  E- ^! R) s, O, b. O% @系统的日常维护保养对于保证长期稳定运行至关重要。主要维护项目包括：定期检查机器人各轴的润滑情况，按规定更换润滑油；定期检查末端夹爪的夹持力和磨损情况，及时更换老化的密封圈和弹簧；定期清理振动盘轨道和分料机构，确保供料顺畅；定期检查去毛刺刀具的磨损情况，及时刃磨或更换；定期检查电气柜内的接线端子和散热风扇，确保电气系统稳定；定期进行安全装置的功能测试，确保安全防护有效。
十、总结
9 U, _6 d* L9 B' w- \+ W本套注塑件机器人自动预埋件、取件、去毛刺系统三维模型，以六轴工业机器人为核心，集成了双注塑机、振动盘供料、去毛刺工位和成品输出等功能单元，构建了一套完整的注塑自动化生产解决方案。系统采用"一机双机"的高效配置和全流程一体化的设计思路，具有生产效率高、产品质量稳定、人力成本低等显著优势，是注塑行业自动化升级的典型方案。
通过对系统总体布局、机器人系统、注塑机与模具、预埋件供料、去毛刺工位、控制系统和安全防护的逐层解析，可以清晰地理解注塑自动化系统的设计原理和集成方法。在实际应用中，设计者应结合具体的产品特点、产量要求和场地条件进行适应性设计，严格遵守机器人安全标准和相关规范，确保系统的性能、可靠性和安全性。希望本套模型的解析能够为注塑自动化设计的学习者和从业者提供有益的参考。
' o- |5 j- J' e! X- s关键词
注塑自动化；六轴工业机器人；预埋件；自动取件；去毛刺；振动盘；一机双机；SolidWorks三维建模
