画了三版水闸施工图，第一版闸室抗滑稳定不过关

画了三版水闸施工图，第一版闸室抗滑稳定不过关

第一版抗滑稳定不过关

去年接了一个小型农田水利的水闸项目，闸孔宽3米、设计水头2.5米，我当时觉得这规模不大，照着以前的图改了改就出图了。结果审图的时候被总工打回来，说闸室抗滑稳定系数只有0.98，规范要求不低于1.2，差得远。我当时还不服气，说"以前类似的闸都是这么做的"，总工让我自己算一遍——一算才发现，我把底板的顺水流长度取短了，水平水压力除以摩擦阻力，安全系数确实不够。后来加了齿墙、延长了铺盖、底板加厚了20公分，第二版算出来1.25，勉强过了；第三版又优化了消力池深度，才最终定稿。
这件事给我提了个醒：水闸设计看着简单，每一个尺寸都有力学依据，不能凭经验拍脑袋。这篇文章就把小型农田水闸的设计要点、计算方法和我踩过的坑整理出来，包括结构组成、防渗排水、消能防冲、稳定计算，还有施工图怎么看。
小型农田水闸的类型和作用

农田水利里的水闸，按功能分主要有几种：进水闸，建在渠道首部，从河道或水库引水灌溉；节制闸，建在渠道上，控制水位和流量，上游抬高水位方便分水；排水闸，建在排水沟出口，排除涝水同时防止河水倒灌；挡潮闸，建在入海河口，涨潮关闸挡咸潮，落潮开闸排水；分洪闸，超过警戒水位时分洪减灾。
小型农田水闸一般闸孔宽1到5米，设计水头1到4米，结构简单，多为开敞式钢筋混凝土结构。虽然规模小，但设计逻辑跟大型水闸是一样的，该算的都得算，该有的构造都不能省。我做的这个项目就是节制闸，建在灌溉支渠上，控制下游3000亩农田的配水。
水闸的结构组成

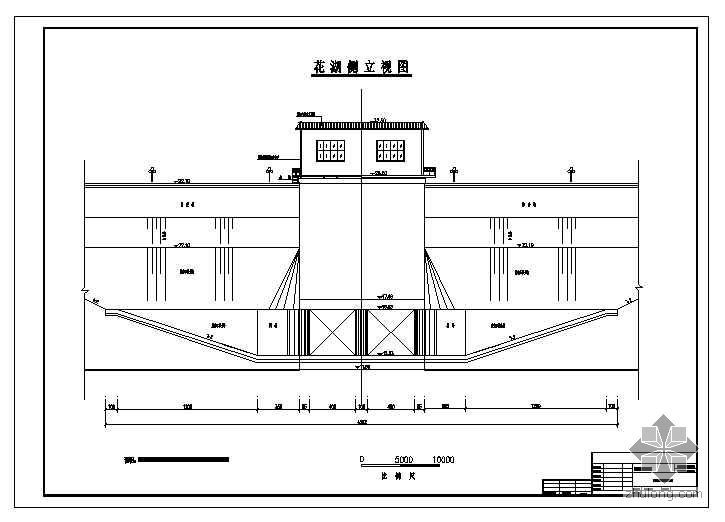

图1 水闸结构组成示意图（上游连接段—闸室—下游连接段，三大段缺一不可）

水闸从上游到下游分三大段：上游连接段、闸室、下游连接段。
上游连接段的作用是引导水流平顺进闸，同时防渗。包括上游翼墙（把渠道水流导向闸孔）、铺盖（水平防渗层，延长渗径）、护底和护坡（防止冲刷）、防冲槽（铺盖上游的抛石，防止铺盖前端被冲）。
闸室是水闸的主体，控制水流的关键部分。包括底板（基础，承受水压力和上部荷载）、闸墩（分隔闸孔、支承闸门和桥梁）、闸门（控制流量）、胸墙（大水位差时减小闸门高度）、工作桥（安装启闭机）、交通桥（过人过车）。
下游连接段的作用是消能防冲，因为过闸水流流速大、能量大，直接冲下去会把下游河床淘空。包括护坦也就是消力池（让水流在池内发生水跃消能）、海漫（继续消除剩余能量，调整流速分布）、防冲槽（海漫末端的抛石，防止冲刷坑向上扩展）、下游翼墙（扩散水流）。
闸室设计：底板、闸墩和闸门

闸室是核心，先说底板。小型水闸常用整体式平底板，就是底板和闸墩浇在一起，刚度大、防渗好。底板厚度要满足抗冲、抗渗和配筋要求，小型闸一般取0.5到1.0米，顺水流长度要根据抗滑稳定和地基承载力算，不能随便取。底板上下游端一般做齿墙，深0.5到1.0米，既增加抗滑能力又延长渗径。我第一版就是底板顺水流长度取短了，齿墙也没做，抗滑不够。
闸墩分中墩和边墩。中墩厚度一般0.8到1.2米，边墩1.0到1.5米，要考虑闸门槽的深度。闸墩长度跟底板一样，上游端做成圆弧或流线型减少水头损失，下游端做成分流线或尖削形防止水流脱离。闸门槽在闸墩上预留，槽深一般0.2到0.3米，槽内埋止水件。
闸门小型闸常用平面钢闸门，简单可靠、造价低。闸门高度要考虑最高水位加超高，超高一般0.3到0.5米。启闭机用螺杆式或卷扬式，小型闸螺杆式多，安装在工作桥上。工作桥的高度要保证闸门全开后底部不挡水，也就是闸墩顶高程加闸门高度加启闭机高度。
防渗排水设计：渗径系数和铺盖

水闸挡水后，上游水位高、下游水位低，水会从地基土壤的孔隙里往下游渗，这个渗流如果不控制，会把地基土颗粒带走（管涌），或者把底板顶起来（浮托力），严重的导致水闸失事。所以防渗设计是水闸设计的重中之重。
最基本的方法是保证防渗长度，就是渗流从上游到下游经过的路径长度。经验公式是L=C×ΔH，ΔH是上下游水位差，C是允许渗径系数，跟地基土质有关：黏土取4到6，壤土3到5，砂壤土2到3，砂土2到2.5。比如我这个项目ΔH=2.5米，地基是砂壤土，C取2.5，防渗长度至少要6.25米。铺盖长度+底板长度+齿墙深度加起来要满足这个数。
铺盖是上游的水平防渗层，常用黏土铺盖或混凝土铺盖。黏土铺盖厚度上游端0.5米、下游端1.0米，长度一般是水头的3到5倍；混凝土铺盖厚0.3到0.4米，跟底板之间设沉降缝，缝里放止水铜片或橡胶止水。铺盖上面要做保护层，防止干裂和冲刷。
光有防渗还不够，还要排水。在护坦也就是消力池的底板下设排水孔，孔径10到20厘米、间距1到2米，把渗流排出去，降低底板下的扬压力。排水孔下面铺反滤层，细砂—中砂—碎石三层，防止土颗粒被水带走。我第二版优化的时候，就是在护坦下加了排水孔，扬压力降下来，抗滑稳定系数从1.1提到了1.25。
消能防冲：消力池、海漫和防冲槽

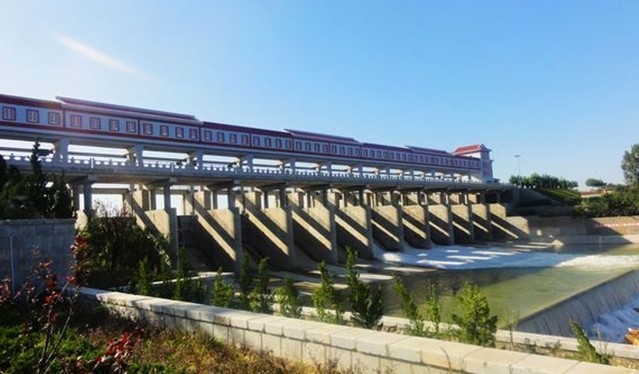

图2 水闸全景（下游可以看到消力池和海漫，水流过闸后在这里消能）

过闸水流从闸孔射出，流速大、能量集中，如果直接冲到下游渠道，会把河床冲出大坑，威胁闸室安全。所以下游连接段要做消能防冲，小型水闸最常用的是底流消能，就是让水流在消力池里发生水跃，把动能转化为热能和紊动能耗散掉。
消力池的深度怎么算？先算收缩断面的共轭水深h_c（就是急流变成缓流时的跃后水深），消力池深度d=σ×h_c-H_t，σ是安全系数取1.05到1.1，H_t是下游水深。算出来d如果是负数，说明不需要挖深，做水平护坦就行；如果是正数，就要把护坦挖深形成池。我这个项目算出来d=0.4米，所以消力池比渠底低0.4米。
消力池长度L取1.2到1.5倍的水跃长度L_j，水跃长度经验公式L_j=6.1×h_c（h_c是跃后水深）。池末做消力坎或尾槛，高0.3到0.5米，辅助消能同时均匀出流。
消力池后面接海漫，长度L_p=K×√(q×√ΔH)，q是单宽流量，ΔH是上下游水位差，K是系数跟河床土质有关，一般取8到12。海漫要用柔性材料，比如干砌石、浆砌石、格宾石笼，能适应沉降和变形。海漫表面要粗糙，增加消能效果。
海漫末端设防冲槽，就是挖一个梯形槽抛填块石，冲刷坑扩展到这里的时候，块石自动坍塌补坑，防止冲刷继续向上发展。防冲槽深度一般1.0到1.5米，顶宽2到3米。
稳定计算：抗滑、抗倾和地基承载力

水闸闸室的稳定计算是审图的重点，主要算三个：抗滑稳定、抗倾稳定、地基承载力。
抗滑稳定系数Kc=f×ΣW/ΣH，ΣW是所有垂直力之和（包括闸室自重、水重、扬压力），ΣH是所有水平力之和（主要是水压力），f是地基摩擦系数（黏土0.25-0.4、壤土0.3-0.45、砂土0.4-0.5）。规范要求基本组合Kc≥1.2，特殊组合（如校核洪水位）Kc≥1.1。我第一版算出来0.98，就是因为ΣW小（底板薄、没齿墙）、ΣH大（水头全作用在底板上），f取0.35，一算就不够。
抗倾稳定系数K0=ΣM_R/ΣM_0，ΣM_R是抗倾覆力矩，ΣM_0是倾覆力矩，绕下游边缘转动。要求K0≥1.5。一般抗滑够了抗倾就够，因为水压力作用点低，倾覆力矩不大。
地基承载力要验算两个：平均应力σ=(ΣW)/A≤[R]（地基容许承载力），最大应力σ_max≤1.2[R]，最小应力σ_min>0（不能出现拉应力，否则底板跟地基脱开）。如果σ_min出现负值，说明偏心太大，要调整底板长度或上部结构布置。
还有一个沉降验算，小型水闸一般不做精确计算，只要地基承载力满足、地基均匀，沉降就不会太大。但如果地基是软土或不均匀土层，就要做地基处理，比如换填砂砾石、打预制桩、振冲碎石桩。
施工图怎么看

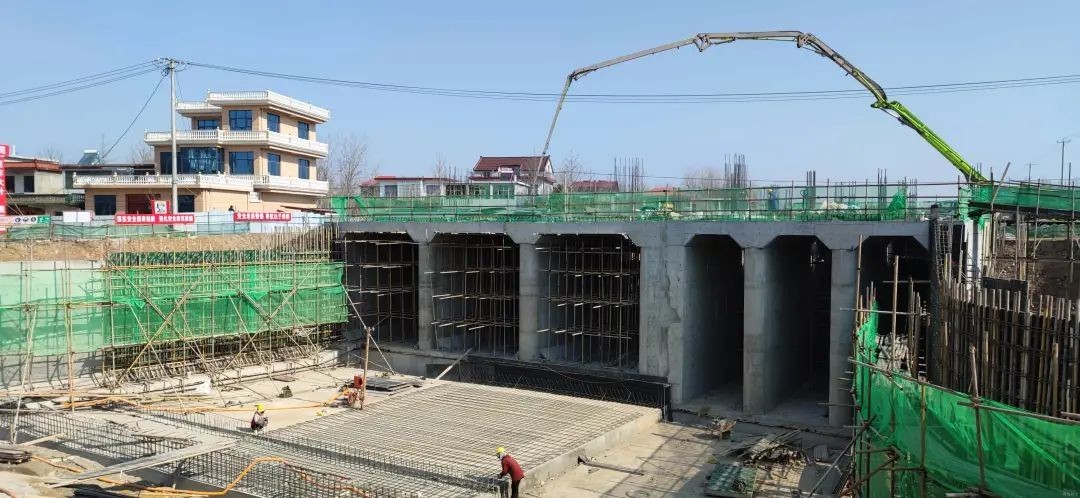

图3

一套完整的水闸施工图包括几张图，新手容易看晕，我按顺序说：
第一张是设计说明和工程特性表，写了设计标准、水文数据、材料等级、施工要求，这是总纲，先看这个再看图。

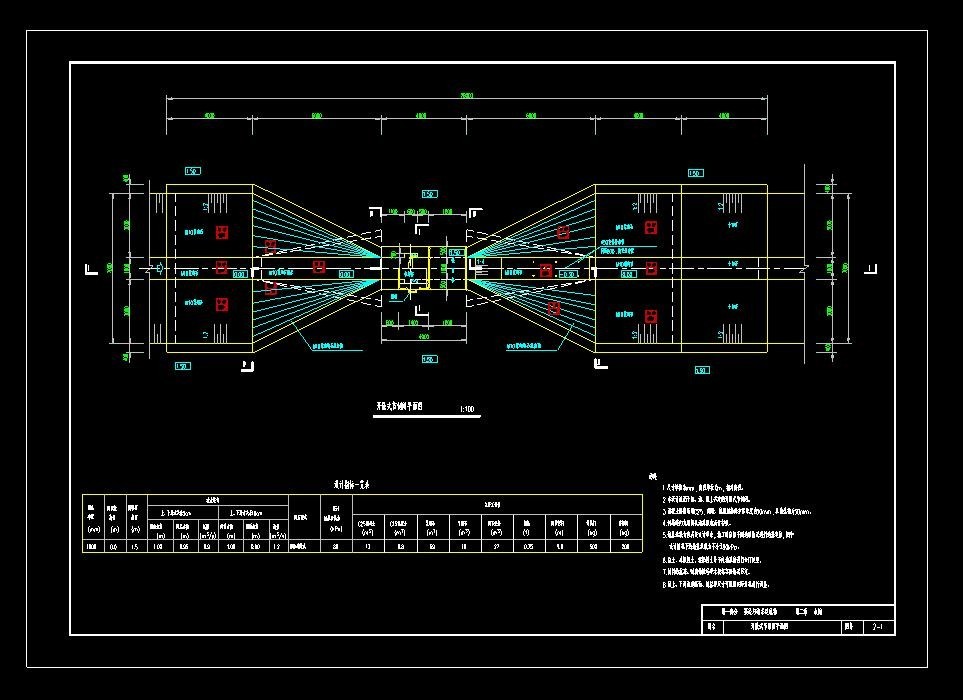

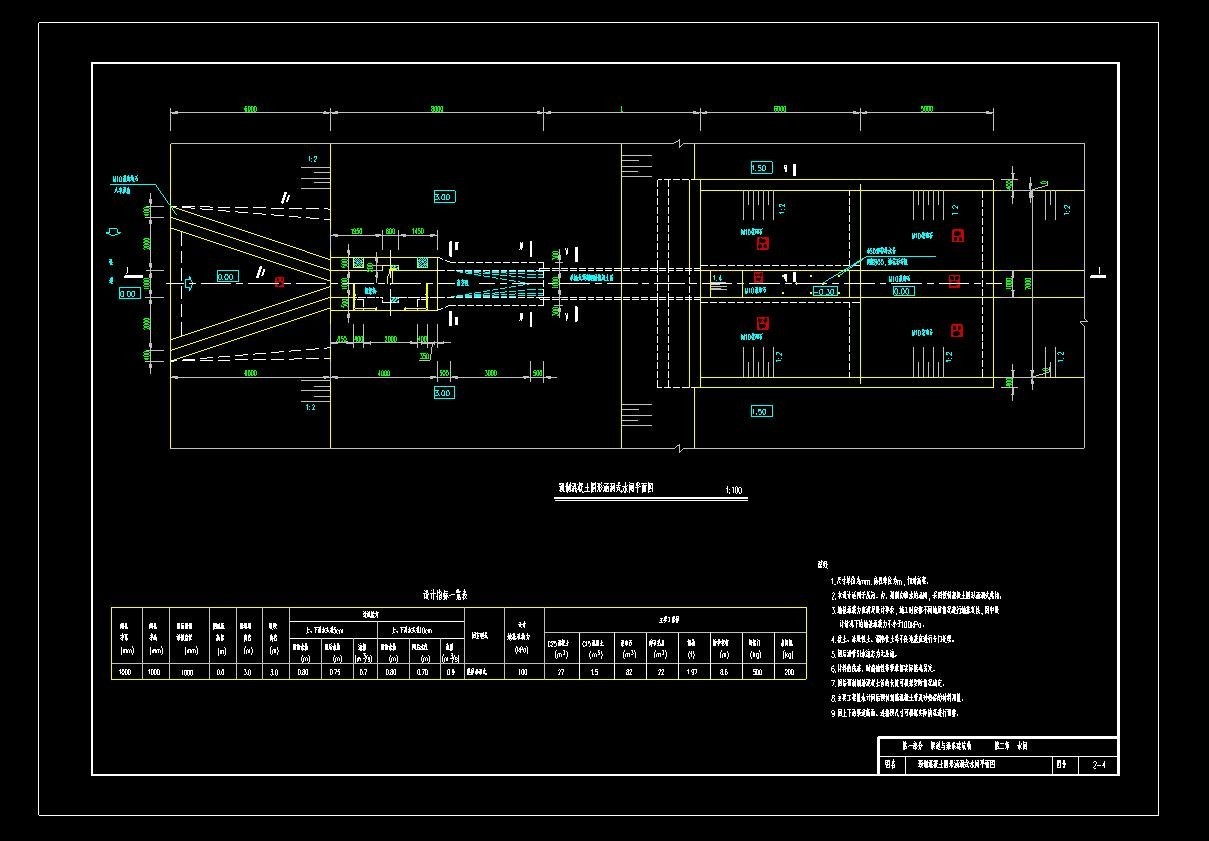

第二张是平面图，从上往下看，能看到闸室的平面布置、闸孔数量和尺寸、上下游翼墙的平面形状、铺盖和消力池的范围、交通桥和工作桥的位置。

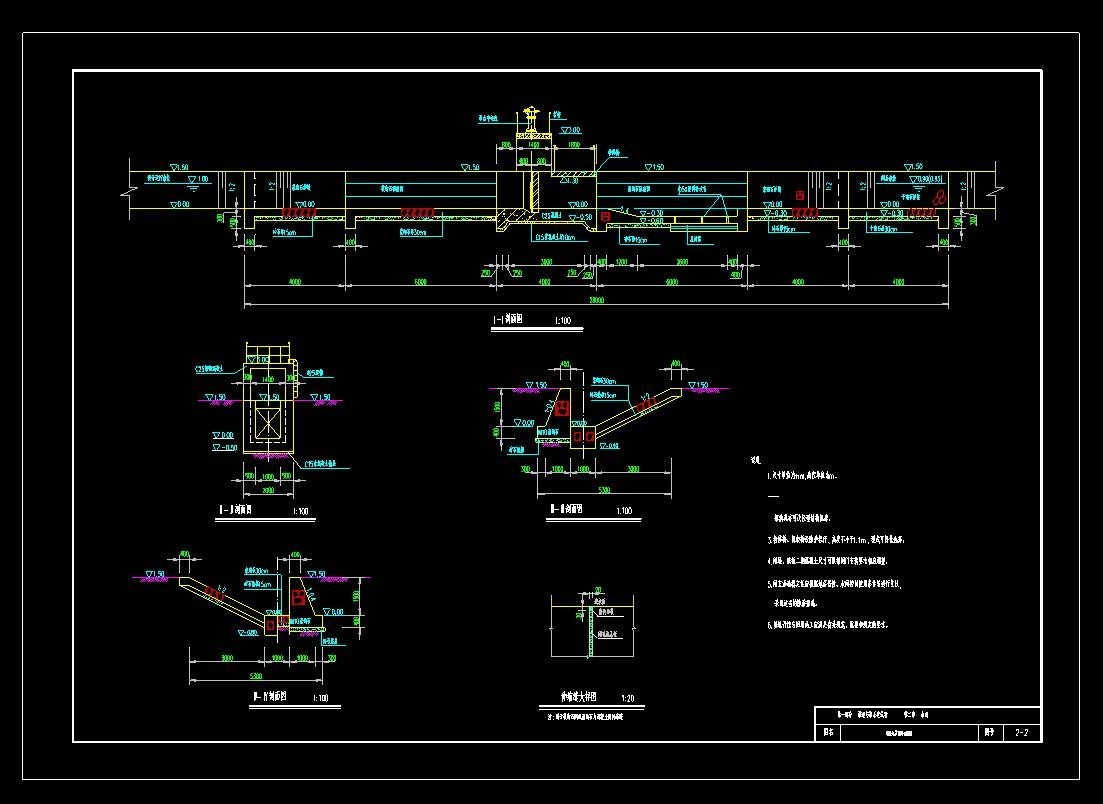

第三张是纵剖面图，沿水流方向切开，这是最关键的一张图。能看到底板厚度和长度、齿墙深度、铺盖厚度和长度、消力池深度、海漫长度和结构、各部分的高程关系（闸底高程、闸顶高程、上下游水位）。尺寸标注都在这张图上。
第四张是横剖面图，垂直水流方向切开，能看到闸墩厚度、闸门槽尺寸、工作桥和交通桥的高程、底板的横向配筋。

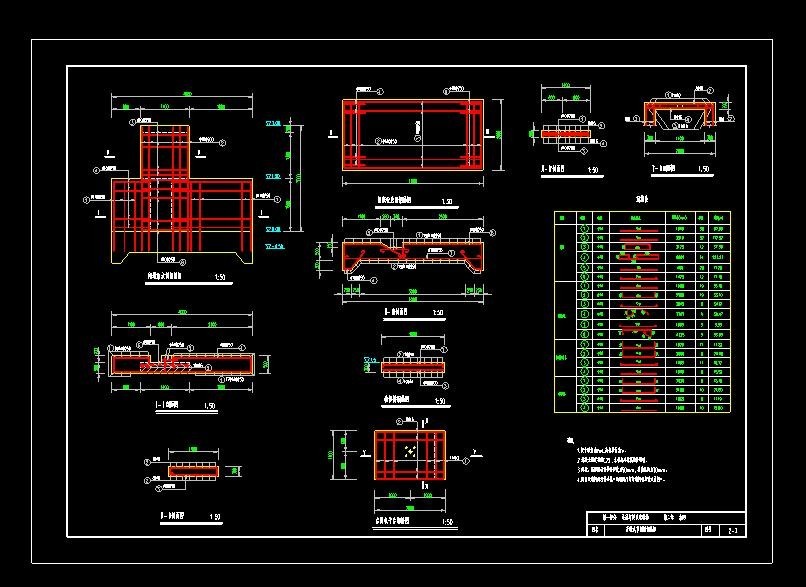

第五张是配筋图，包括底板配筋、闸墩配筋、翼墙配筋、消力池配筋。要注意钢筋的直径、间距、保护层厚度（水闸的保护层一般不小于50毫米，因为接触水和土，锈蚀风险大）、钢筋的锚固和搭接长度。
第六张是细部构造图，比如止水构造（沉降缝里的止水铜片怎么放）、闸门槽埋件、启闭机基座、栏杆和爬梯。
看图的时候要把平面图、纵剖面、横剖面对起来看，同一个部位在三张图上的尺寸要对得上。比如纵剖面上底板长8米，平面图上闸室顺水流方向也应该是8米，对不上就是图纸有问题。我审图的时候经常发现这种矛盾，都是画图时改了一处忘了改另一处。
设计和施工中踩过的坑

做了几个水闸项目，踩过的坑不少，列几个印象深的：
一是抗滑稳定算漏了扬压力。最开始算抗滑的时候，ΣW只算了闸室自重和水重，没减去扬压力（底板下的渗透压力和浮托力），结果安全系数虚高。审图被指出来，加上扬压力之后Kc从1.4掉到1.0，差点不够。后来我算的时候一定把扬压力单独列一项。
二是铺盖跟底板之间的沉降缝没做好。有个项目铺盖是混凝土的，跟底板之间设了沉降缝，但止水带安装的时候被钢筋头戳破了，运行后渗水，后来返工补了注浆。所以止水带安装要仔细，浇筑混凝土前要检查。
三是消力池深度算浅了。有个项目按设计水位算的消力池深度够，但实际运行中遇到超标准洪水，下游水深不够，水跃发生在海漫上，把海漫冲坏了。后来加了消力坎，才解决。所以消能设计要考虑校核工况，不能只算设计水位。
四是北方地区的冻胀。我做过一个东北的水闸，冬天地基土冻胀把底板顶裂了。后来在底板下换填了0.8米厚的砂砾石（非冻胀土），侧面贴了聚苯保温板，才解决。冻胀是北方水闸的大敌，设计时必须考虑。
五是施工时的基坑排水。水闸一般建在渠道或河道上，施工期要围堰、基坑排水，如果排水没做好，基坑泡水，地基土被扰动，承载力下降。有个项目施工时水泵坏了，基坑泡了两天，后来地基全部重新换填，耽误了工期还加了钱。
还有些问题没搞定

小型水闸设计虽然套路成熟，但还有些问题我没完全搞明白：
一是软土地基的沉降计算。换填垫层的沉降量怎么算、工后沉降多久稳定，理论公式跟实际观测差得比较大，有时候算出来沉降10厘米，实际沉了20厘米。这个可能需要结合现场监测数据来修正。
二是消能的三维效应。现在的消力池计算都是一维的，假设水流均匀，但实际闸孔出流有三维收缩，边孔和中孔的流态不一样，消力池里的流速分布不均匀，局部冲刷比计算的严重。这个可能需要做水工模型试验，但小型项目没这个预算。
三是生态流量和鱼道。现在环保要求高，水闸要保证生态下泄流量，有些地方还要建鱼道。但小型水闸规模小、预算紧，鱼道怎么建才经济有效，还在摸索。
四是老化水闸的安全评估。很多上世纪六七十年代建的水闸现在到了寿命末期，怎么评估剩余寿命、怎么加固，比新建难多了，因为原始资料不全、病害复杂。
写在最后

水闸设计是个"看起来简单、做起来讲究"的活。一个3米宽的小闸，从水文计算到结构计算到施工图，要过十几道关，任何一个环节疏忽都可能出问题。我第一版被打回来不是坏事，至少让我记住了抗滑稳定不能拍脑袋。
做水利设计，规范是底线，经验是参考，计算是依据。三者结合，才能出安全可靠的工程。如果你也在做水闸或者类似的水工结构设计，希望我的这些经历能帮你少走点弯路。有什么不对的地方，或者有更好的做法，欢迎交流。
下一个项目是一个小型水库的溢洪道加固，跟水闸思路类似但又有区别，到时候如果踩了新坑，再写出来分享。
