——从卫星结构分析到3ds Max高精度建模完整教程

中继卫星被称为"卫星的卫星"，是航天测控体系中不可或缺的重要组成部分。中国的天链一号中继卫星系统，自2008年首颗星发射以来，已经发展成为覆盖全球的天基测控网络，为神舟飞船、天宫空间实验室、空间站等载人航天器提供了连续可靠的数据中继和测控服务。天链一号卫星采用东方红三号通用平台，集成了大口径通信天线、多频段转发器、大型太阳能帆板等复杂系统，其结构设计代表了中国通信卫星的先进水平。对于航天爱好者和3D建模学习者来说，对天链一号卫星进行高精度3D建模，不仅可以深入了解卫星的结构组成和工作原理，也能提升复杂机械系统的建模能力。本文以天链一号中继卫星为对象，从卫星结构分析、建模准备、主体建模、帆板与天线建模、材质贴图到灯光渲染，全面解析中继卫星3D建模的完整流程。

一、项目概述与背景
1.1 天链一号卫星系统简介

系统概述：天链一号是中国第一代地球同步轨道数据中继卫星系统，由中国航天科技集团公司所属中国空间技术研究院为主研制。该系统采用成熟的东方红三号通用卫星平台，突破了多目标跟踪、星间链路、大口径天线等多项关键技术。天链一号卫星运行在距离地球约36000公里的地球同步轨道上，通过星间链路为中低轨道航天器提供数据中继和测控服务，相当于把地面测控站搬到了太空中，因此被形象地称为"卫星的卫星"。
发展历程：
● 2008年4月25日，天链一号01星在西昌卫星发射中心由长征三号丙运载火箭成功发射
● 2011年7月11日，天链一号02星成功发射，与01星组成双星系统
● 2012年7月25日，天链一号03星成功发射，实现三星在轨组网，中国成为继美国之后第二个拥有全球覆盖能力中继卫星系统的国家
● 2016年11月22日，天链一号04星成功发射，接替超期服役的01星
● 2021年7月6日，天链一号05星成功发射，标志着中国第一代中继卫星系统建设圆满完成
系统作用：天链一号中继卫星系统的建成，极大地提升了中国航天测控能力。在天链一号投入使用之前，中国神舟飞船的测控覆盖率仅为18%左右，也就是说飞船大部分时间处于地面测控站的覆盖范围之外，航天员与地面的通信和数据传输受到很大限制。天链一号01星投入使用后，神舟七号飞船的测控覆盖率提高到了50%；随着02星、03星的发射组网，测控覆盖率进一步提高到了近100%，实现了对中低轨道航天器的连续跟踪和数据中继。这对于载人航天任务来说意义重大，确保了航天员与地面的实时通信，也为科学实验数据的及时下传提供了保障。
1.2 中继卫星的工作原理
基本原理：中继卫星的工作原理可以简单理解为"太空中转站"。地面测控站由于受地球曲率的限制，对中低轨道航天器的跟踪弧段很短，一般只有十几分钟。而中继卫星运行在36000公里的地球同步轨道上，"站得高看得远"，一颗中继卫星就可以覆盖很大范围的中低轨道区域。当中低轨道航天器（如飞船、卫星）进入中继卫星的覆盖范围时，航天器将数据通过星间链路发送给中继卫星，中继卫星再通过星地链路将数据转发给地面站；反过来，地面站的指令也可以通过中继卫星转发给航天器。这样就大大延长了测控时间，提高了数据传输效率。
系统组成：

# 中继卫星系统组成 # # ┌─────────────────────────────────────────────────────┐ # │                  地面段                              │ # │  地面测控站 ── 数据处理中心 ── 用户终端             │ # └──────────────────────┬──────────────────────────────┘ #                        │ 星地链路（Ka/S频段） # ┌──────────────────────▼──────────────────────────────┐ # │              中继卫星（天链一号）                    │ # │                                                      │ # │  ┌──────────┐  ┌──────────┐  ┌──────────┐          │ # │  │ 星地链路 │  │ 星间链路 │  │ 测控分系统│          │ # │  │ 终端     │  │ 终端     │  │          │          │ # │  └──────────┘  └──────────┘  └──────────┘          │ # │  ┌──────────┐  ┌──────────┐  ┌──────────┐          │ # │  │ 天线分系统│  │ 转发器   │  │ 电源分系统│          │ # │  └──────────┘  └──────────┘  └──────────┘          │ # └──────────────────────┬──────────────────────────────┘ #                        │ 星间链路（Ka/S频段） # ┌──────────────────────▼──────────────────────────────┐ # │              用户航天器段                            │ # │  神舟飞船 / 空间站 / 遥感卫星 / 其他航天器           │ # └─────────────────────────────────────────────────────┘ # # 工作流程： # 1. 用户航天器 → 星间链路 → 中继卫星 # 2. 中继卫星 → 信号放大/变频 → 中继卫星 # 3. 中继卫星 → 星地链路 → 地面站 # 4. 地面站 → 数据处理 → 用户终端 # （反向链路同理）

1.3 3D建模的目的与意义
建模目的：对天链一号中继卫星进行3D建模，主要有以下几个目的：一是通过建模过程深入了解卫星的结构组成和各部件的功能；二是掌握复杂航天器的3D建模方法和技巧；三是为航天科普、教学演示、动画制作等提供高质量的三维模型；四是培养空间想象能力和工程思维。
应用场景：
● 航天科普展示：制作卫星结构展示动画，向公众普及航天知识
● 教学培训：用于航天相关专业的教学和培训
● 影视制作：作为科幻电影、纪录片的视觉素材
● 游戏开发：航天主题游戏中的卫星模型
● 工程可视化：辅助卫星设计和方案评审
● 3D打印：制作卫星实体模型用于展示

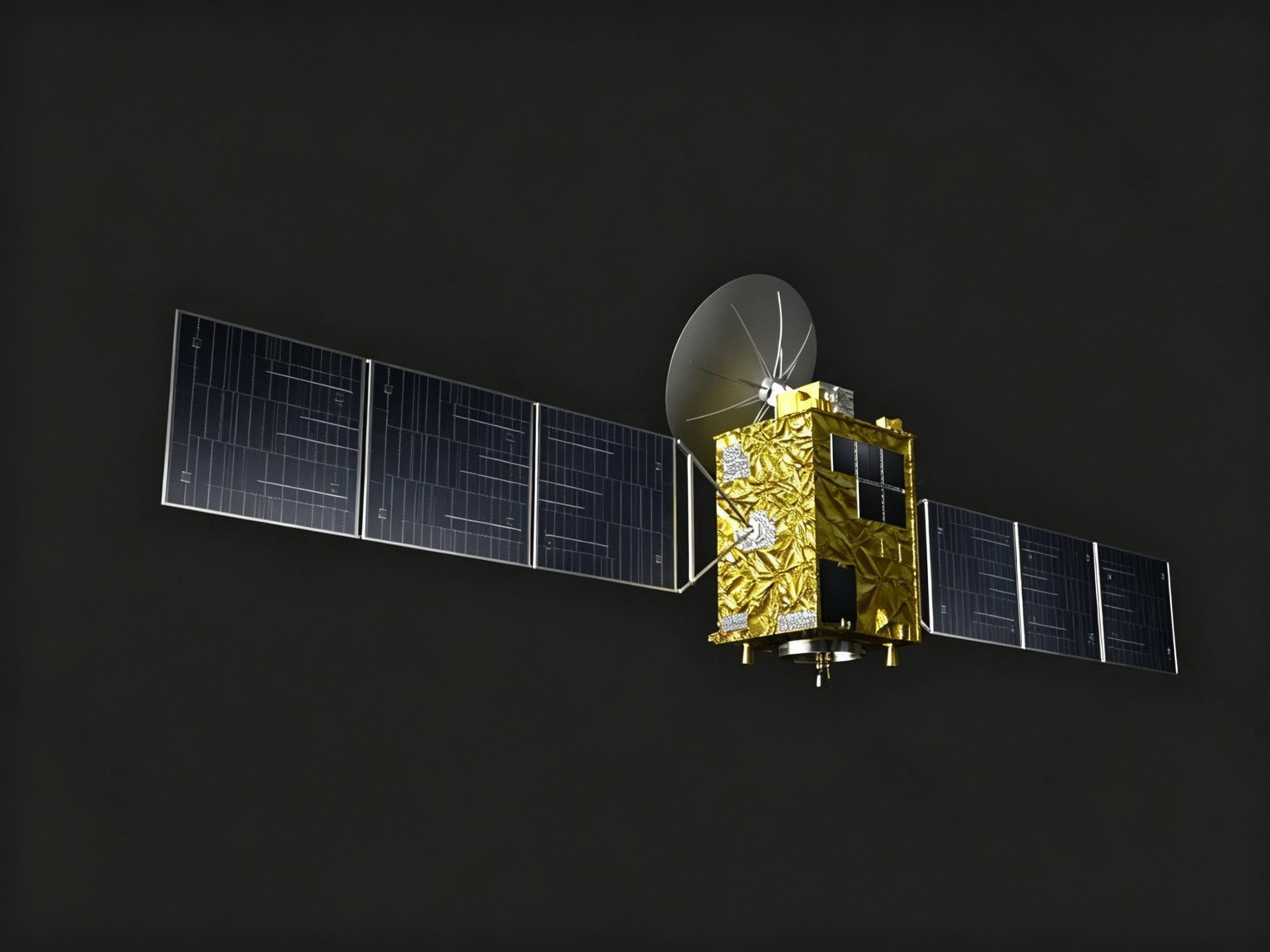

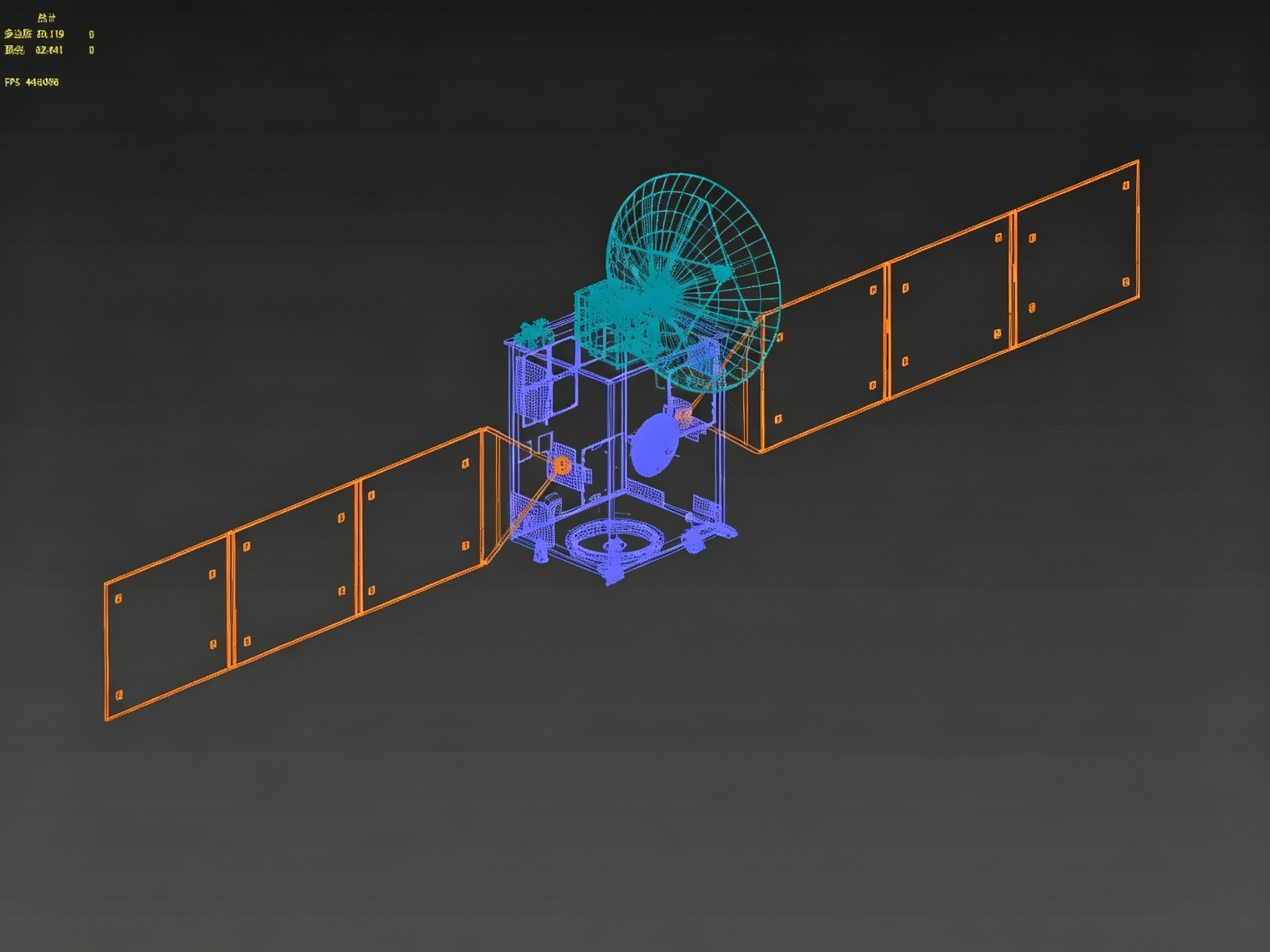

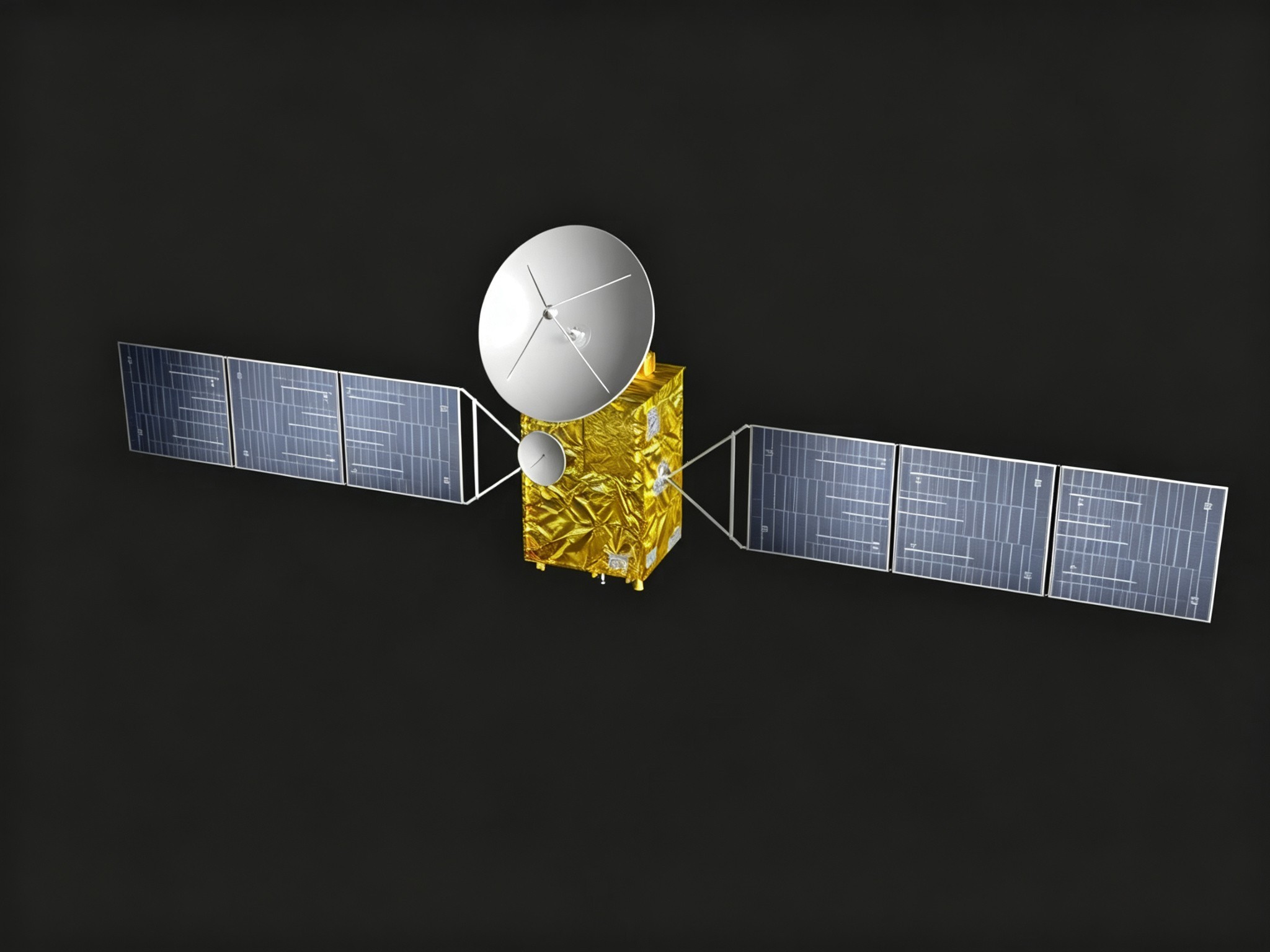

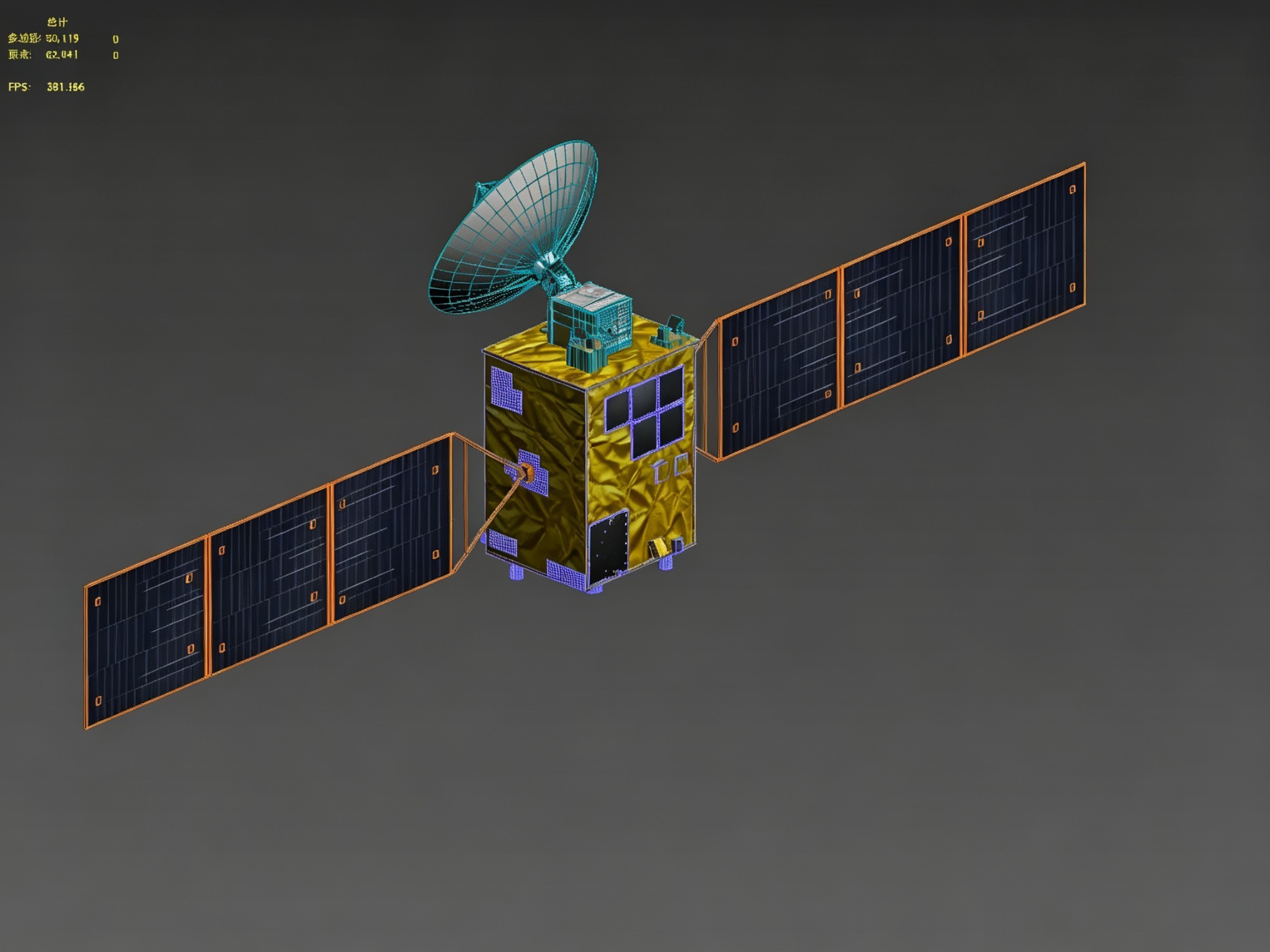

建模要求：本模型采用3ds Max 2018软件制作，使用V-Ray 5.0渲染器。模型点数约62000个，面数约50000个，布线以四边形为主，关键部位使用三角形过渡。模型包含完整的材质和贴图，未展开UV，不可直接用于3D打印。建模过程中注重结构准确性和视觉效果的平衡，在保证主要结构特征准确的前提下，适当简化细节以控制模型复杂度。

二、卫星总体结构分析
2.1 卫星平台结构

天链一号卫星采用东方红三号（DFH-3）通用卫星平台，这是中国自主研制的中等容量通信卫星平台，已经广泛应用于通信广播、导航、中继等多种卫星。
平台组成：东方红三号平台主要由结构分系统、热控分系统、控制分系统、电源分系统、推进分系统、测控分系统等组成。平台主体为六面体箱型结构，尺寸约为2.2米×1.7米×2.0米（不含天线和帆板）。结构采用铝合金蜂窝夹层板设计，具有重量轻、刚度大的特点。平台内部安装有各种电子设备、推进剂贮箱、气瓶等。
主要技术参数：

参数	数值	说明
平台类型	东方红三号	中等容量通信卫星平台
卫星质量	约2200kg	含推进剂
设计寿命	8年	实际运行寿命更长
轨道类型	地球同步轨道	高度约36000km
平台尺寸	2.2×1.7×2.0m	不含天线和帆板
太阳翼展	约18m	双太阳翼展开后
天线口径	约2.0m	单反射面天线
通信频段	S/Ka频段	星间链路+星地链路
转发器数量	多台	支持多目标同时中继

2.2 有效载荷分系统

中继卫星的有效载荷是实现数据中继功能的核心部分，主要包括天线分系统和转发器分系统。
天线分系统：天链一号卫星配备了多种天线，用于不同的通信任务。最显眼的是安装在卫星东面板上的大口径抛物面天线，口径约2米，用于星间链路通信，跟踪中低轨道用户航天器。此外还有星地链路天线、遥测遥控天线、信标天线等。大天线采用可展开设计，发射时收拢在星体侧面，入轨后展开并通过两轴伺服机构进行指向跟踪。
转发器分系统：转发器是中继卫星的"大脑"，负责接收用户航天器发来的信号，进行放大和频率变换后，再发送给地面站；同时也将地面站的指令转发给用户航天器。天链一号配备了多台转发器，支持S频段和Ka频段通信，可以同时为多个用户航天器提供中继服务。转发器安装在卫星平台内部的设备板上，通过波导与天线连接。
2.3 电源分系统
电源分系统为卫星提供持续稳定的电能，是卫星正常工作的基础。
太阳能电池阵：天链一号采用双太阳翼设计，左右各安装一块太阳能电池阵。每块太阳翼由多块太阳能电池板组成，通过铰链连接，可以折叠收拢。发射时太阳翼收拢在星体两侧，入轨后展开。展开后单翼长度约9米，总面积约20平方米。太阳能电池采用砷化镓电池片，光电转换效率高，寿命长。太阳翼可以通过驱动机构绕轴旋转，始终对准太阳，保证发电效率。
蓄电池组：卫星在地球阴影区（星蚀期）时，太阳能电池无法发电，此时由蓄电池组供电。天链一号采用镍氢蓄电池或锂离子蓄电池，容量足够支撑卫星度过最长的星蚀期。蓄电池组安装在平台内部，通过电源控制器与太阳能电池阵和负载连接，实现充电、放电和电源调节。
2.4 控制与推进分系统
姿态控制分系统：中继卫星对姿态控制精度要求很高，特别是大天线需要精确指向用户航天器。天链一号采用三轴稳定姿态控制方式，使用动量轮、推力器、陀螺、星敏感器、太阳敏感器等设备实现高精度姿态控制。卫星可以保持对地定向，同时天线可以独立进行两轴转动，跟踪移动的用户目标。
推进分系统：推进分系统用于卫星的轨道转移、位置保持和姿态控制。采用双组元统一推进系统，推进剂为四氧化二氮和甲基肼。系统包括推进剂贮箱、气瓶、推力器、管路等。远地点发动机用于将卫星从转移轨道送入地球同步轨道；小推力器用于日常的位置保持和姿态调整。

三、3D建模准备工作
3.1 软件与工具选择

建模软件：本项目使用3ds Max 2018作为主要建模软件。3ds Max是Autodesk公司出品的专业三维建模、动画和渲染软件，功能强大，插件丰富，广泛应用于游戏开发、影视制作、建筑可视化等领域。它的多边形建模工具非常适合制作卫星这类机械结构模型，支持多种建模方式，可以灵活应对不同的结构特征。
渲染器：使用V-Ray 5.0作为渲染器。V-Ray是由Chaos Group公司开发的专业渲染引擎，以渲染质量高、速度快、参数灵活著称。V-Ray支持全局光照、光线追踪、焦散等高级渲染特性，可以制作出照片级真实感的图像。对于卫星模型来说，V-Ray的金属材质、玻璃材质和自发光材质都能很好地表现。
辅助工具：
● Photoshop：用于制作和处理贴图
● PureRef：用于整理和查看参考图片
● UV展开工具（可选）：如RizomUV，用于复杂模型的UV展开
● 材质库：V-Ray材质预设库，提高材质制作效率
3.2 参考资料收集
参考图收集：制作高精度卫星模型，充足的参考资料是关键。需要从多个角度收集卫星的图片，包括正视图、侧视图、俯视图、局部特写等。参考图的来源包括：官方发布的卫星图片、航天展览照片、新闻报道图片、相关论文和技术报告中的示意图等。收集到的参考图需要整理分类，按照视角和部位进行归档，方便建模时随时查看。
参考图使用技巧：
● 将正视图和侧视图作为背景图导入3ds Max，作为建模的尺寸参考
● 使用PureRef等软件创建参考图面板，将相关图片集中展示
● 对于不确定的结构，参考同平台其他卫星（如东方红三号平台的通信卫星）
● 注意区分不同批次卫星的差异（01星与04星可能有细节区别）
● 参考图中的水印和文字不影响结构判断，可以忽略
3.3 建模规范与流程
建模规范：

规范项	要求	说明
单位设置	厘米（cm）	3ds Max默认单位，方便尺寸控制
模型比例	1:10	卫星实际尺寸约2m，模型约20cm
布线方式	四边形为主	关键部位可用三角形过渡
面数控制	≤60000面	兼顾细节和性能
命名规范	部位_序号	如body_01、solar_panel_L
层级管理	按部件分组	方便选择和隐藏
材质命名	mat_部位	如mat_gold_foil、mat_solar_cell
坐标轴	物体中心	便于旋转和动画

建模流程：
● 第一步：搭建整体比例框架，确定卫星主体、帆板、天线的大致位置和尺寸
● 第二步：制作卫星主体平台，包括箱体结构和表面细节
● 第三步：制作太阳能帆板，包括电池板、铰链、展开机构
● 第四步：制作通信天线，包括反射面、馈源、支架、伺服机构
● 第五步：制作其他细节，如推力器、传感器、管路、线缆等
● 第六步：调整整体比例和细节，检查结构准确性
● 第七步：制作材质和贴图，设置UV
● 第八步：布置灯光，设置渲染参数，输出效果图

四、卫星主体建模
4.1 平台主体建模

卫星平台主体是一个六面体箱型结构，是整个卫星的基础。建模时从一个长方体开始，逐步添加细节。
基础形体：创建一个长方体（Box），设置长度、宽度、高度分别为220、170、200（单位：cm，按1:10比例）。将长方体转换为可编辑多边形（Editable Poly），这是3ds Max中最常用的建模方式，可以灵活地对顶点、边、面进行编辑。
结构细节：
● 面板接缝：卫星平台由多块蜂窝板拼接而成，在面板接缝处用切角（Chamfer）或插入（Inset）制作缝隙效果
● 设备安装板：东、西、南、北四个面板上安装有各种电子设备，用小长方体表示设备外形
● 散热板：部分面板上有散热格栅，用阵列的小凹槽表示
● 对接环：卫星底部（对地面）有与火箭连接的对接环，用圆柱体和倒角制作
● 传感器窗口：星敏感器、地球敏感器等设备的窗口，用圆形或方形凹陷表示

-- 3ds Max 主体建模步骤（MaxScript伪代码） -- -- 1. 创建主体长方体 body = Box length:220 width:170 height:200 name:"satellite_body" -- -- 2. 转换为可编辑多边形 convertToPoly body -- -- 3. 选择顶面，插入制作面板边框 polyop.setFaceSelection body #{1..6} -- 选择所有面 polyop.insetFaces body #{1..6} 5.0 -- 插入5cm -- -- 4. 选择正面，制作设备安装区域 -- （手动选择正面中心区域） polyop.bevelFaces body selectedFaces -2.0 0 -- 凹陷2cm -- -- 5. 创建电子设备盒 device_box = Box length:40 width:30 height:15 name:"device_01" device_box.pos = [0, 85, 50] -- 放置在东面板 -- -- 6. 创建散热格栅 for i = 1 to 5 do (     vent = Box length:60 width:3 height:2 name:"vent_" + i as string     vent.pos = [0, 86, -30 + i*15] ) -- -- 7. 创建底部对接环 adapter_ring = Cylinder radius:60 height:15 sides:32 name:"adapter_ring" adapter_ring.pos = [0, 0, -107.5] -- -- 8. 所有部件附加到主体 polyop.attach body device_box polyop.attach body adapter_ring -- ... 附加其他部件

4.2 表面设备与细节
卫星表面安装有各种电子设备、传感器和管路，这些细节是提升模型真实感的关键。
电子设备：卫星平台的东、西面板上安装有转发器、电源控制器、测控应答机等电子设备。这些设备通常是长方体盒子，尺寸从10cm到40cm不等，表面有散热片和接插件。建模时可以先用长方体制作基本形状，然后通过切角、倒角制作边缘细节，用小圆柱体表示接插件和螺钉。
传感器：卫星上安装有多种传感器，用于姿态测量和环境感知。
● 星敏感器：通过观测恒星确定卫星姿态，外形为圆柱形带窗口，通常安装在背地面
● 地球敏感器：通过红外观测地球确定姿态，外形为方形或圆柱形
● 太阳敏感器：用于测量太阳方向，外形较小，安装在多个面上
● 陀螺：惯性测量部件，安装在平台内部，外部不可见
推进系统外部部件：
● 远地点发动机喷管：安装在卫星底部，大口径锥形喷管
● 姿态控制推力器：多个小推力器分布在卫星四周，喷管朝向不同方向
● 推进剂贮箱：安装在平台内部，外部可见箱壁的凸起
● 气瓶：高压气瓶，圆柱形，通常安装在平台侧面
4.3 保温层制作
卫星表面覆盖有多层隔热组件（MLI），也就是我们常说的"金箔"或"银箔"。这是卫星外观最显著的特征之一。
隔热层原理：多层隔热组件由多层镀铝薄膜和间隔网组成，通过反射和真空隔热原理，减少卫星内部与外部的热交换。面向太阳的一面通常采用金色（单面镀铝聚酰亚胺膜），背阳面采用银色（镀铝薄膜）。隔热层表面有褶皱和接缝，这是制作材质时需要重点表现的细节。
建模表现：隔热层不需要在几何上做出每一层薄膜，而是通过材质来表现。在模型表面赋予金色或银色的金属材质，通过凹凸贴图（Bump）或法线贴图（Normal）表现表面的褶皱和接缝。对于隔热层的接缝和固定带，可以在模型上用细长方体表示，也可以通过贴图来实现。

五、太阳能帆板与天线建模
5.1 太阳能电池板建模

太阳能帆板是卫星最醒目的部件之一，由多块太阳能电池板通过铰链连接组成。
电池板结构：每块太阳能电池板是一个长方形薄板，厚度约2-3cm。基板采用碳纤维蜂窝夹层结构，表面贴满太阳能电池片。电池片呈规则的矩阵排列，每片电池之间有细小的间隙。电池片表面是深蓝色的半导体材料，有金属栅线。
建模步骤：
● 创建一个薄长方体作为电池板基板，尺寸约200×80×2.5cm
● 在基板表面用平面（Plane）制作电池片区域，通过材质表现电池片矩阵
● 在电池板边缘制作边框，用稍厚的长方体表示
● 在电池板之间创建铰链，用小圆柱体和长方体组合
● 创建帆板驱动机构（SADA），安装在卫星主体侧面
● 将多块电池板和铰链组装成完整的太阳翼
● 复制一份作为另一侧的太阳翼，调整位置和方向

-- 太阳能帆板建模（MaxScript伪代码） -- -- 1. 创建单块电池板 panel = Box length:200 width:80 height:2.5 name:"solar_panel_01" -- -- 2. 创建电池片区域（用平面） cells = Plane length:190 width:70 lengthsegs:10 widthsegs:4 name:"solar_cells" cells.pos = [0, 0, 1.3] -- 放在基板表面 -- -- 3. 创建边框 frame_top = Box length:200 width:5 height:3 name:"frame_top" frame_top.pos = [0, 37.5, 0] -- （同理创建其他三边边框） -- -- 4. 创建铰链 hinge = Cylinder radius:3 height:80 sides:16 name:"hinge_01" hinge.rotation = eulerAngles 90 0 0 hinge.pos = [100, 0, 0] -- -- 5. 创建帆板驱动机构 sada = Cylinder radius:15 height:20 sides:24 name:"sada_L" sada.pos = [-85, 90, 0] -- 安装在卫星左侧 -- -- 6. 组装太阳翼（3块电池板） -- panel_01 连接卫星主体 -- panel_02 通过铰链连接 panel_01 -- panel_03 通过铰链连接 panel_02 -- -- 7. 复制右侧太阳翼 solar_wing_R = copy solar_wing_L solar_wing_R.pos.x = -solar_wing_L.pos.x solar_wing_R.rotation.y = 180

5.2 帆板展开机构
太阳能帆板在发射时是收拢在卫星两侧的，入轨后需要展开。展开机构是帆板系统的重要组成部分。
展开方式：天链一号的太阳能帆板采用一次展开或二次展开方式。一次展开是指所有电池板同时展开到位；二次展开是指先展开一部分，卫星入轨后再展开剩余部分。展开过程由弹簧或电机驱动，通过铰链和联动机构实现。建模时通常制作展开状态的模型，因为展开状态更能展示卫星的完整形态。
铰链结构：电池板之间的铰链是精密的机械部件，包括铰链座、销轴、弹簧、锁定机构等。建模时不需要做得太精细，用圆柱体表示销轴，用小长方体表示铰链座即可。关键是位置要准确，确保各电池板之间的连接关系正确。
5.3 通信天线建模
大口径通信天线是中继卫星最具辨识度的部件，也是建模的重点和难点。
天线结构：天链一号的星间链路天线是一个口径约2米的抛物面反射面天线，安装在卫星东面板上，通过两轴伺服机构可以进行方位和俯仰转动。天线系统包括反射面、馈源、支架、伺服机构等部分。反射面是一个旋转抛物面，表面为金属材质；馈源位于反射面的焦点位置，通过支架固定；伺服机构安装在天线与卫星主体之间，实现天线的两轴转动。
反射面建模：抛物面反射面可以用多种方法建模：
● 方法一：用车削（Lathe）修改器，先画一条抛物线剖面，然后绕轴旋转生成抛物面
● 方法二：用球体（Sphere）截取一部分，然后缩放调整为抛物面形状
● 方法三：用平面（Plane）加置换（Displace）修改器，通过灰度图控制曲面形状
● 推荐使用方法一，精度高，控制点少，易于调整

-- 抛物面天线建模（MaxScript伪代码） -- -- 1. 绘制抛物线剖面（用线） profile = SplineShape name:"antenna_profile" addNewSpline profile addKnot profile 1 #corner #line [0,0,0]      -- 顶点 addKnot profile 1 #corner #line [50,0,-10]   -- 中间点 addKnot profile 1 #corner #line [100,0,-40]  -- 边缘点 -- （实际需要更多点来精确描述抛物线） -- -- 2. 车削生成抛物面 dish = Lathe profile name:"antenna_dish" dish.degrees = 360 dish.segments = 48 dish.weld_core = true -- -- 3. 调整车削轴和方向 -- （在修改面板中调整轴的位置，使抛物面朝向正确） -- -- 4. 创建馈源（小圆锥或圆柱） feed = Cone radius1:5 radius2:8 height:15 sides:16 name:"feed_horn" feed.pos = [0, 0, 30] -- 位于焦点位置 -- -- 5. 创建馈源支架（3或4根支撑杆） for i = 1 to 4 do (     angle = (i-1) * 90     strut = Cylinder radius:1 height:100 sides:8 name:"strut_" + i as string     strut.pos = [cos angle * 50, sin angle * 50, -5]     strut.rotation = eulerAngles (90 - 15) angle 0 ) -- -- 6. 创建伺服机构 servo_base = Cylinder radius:20 height:15 sides:24 name:"servo_base" servo_base.pos = [0, 90, 0] -- 安装在东面板 servo_yaw = Cylinder radius:12 height:25 sides:24 name:"servo_yaw" servo_yaw.pos = [0, 105, 0] -- -- 7. 组装天线系统 -- dish + feed + struts → 安装在 servo_yaw 上 -- servo_yaw → 安装在 servo_base 上 -- servo_base → 安装在卫星主体上

5.4 其他天线与传感器
除了大口径星间链路天线，卫星上还有多种其他天线和传感器。
● 星地链路天线：用于与地面站通信，通常安装在卫星对地面，口径较小
● 遥测遥控天线：全向天线，用于卫星测控，通常是鞭状天线或螺旋天线
● 信标天线：发射信标信号，用于地面站跟踪
● 星敏感器：光学姿态传感器，圆柱形带窗口
● 地球敏感器：红外传感器，方形或圆形
● 太阳敏感器：小型光学传感器，安装在多个面上

六、材质与贴图制作
6.1 材质体系规划

卫星模型的材质种类虽然不多，但每种材质都有其特点，需要仔细调整才能达到真实的效果。

材质名称	应用部位	材质类型	关键参数
金色隔热层	卫星主体表面	V-Ray材质	金色反射+凹凸褶皱
银色隔热层	部分面板	V-Ray材质	银色反射+凹凸褶皱
太阳能电池片	太阳翼表面	V-Ray材质	深蓝色+自发光+栅线
金属结构	支架、铰链	V-Ray材质	灰色金属+粗糙度
天线反射面	通信天线	V-Ray材质	高反射金属
玻璃/窗口	传感器窗口	V-Ray材质	透明+反射
喷管	发动机喷管	V-Ray材质	深色金属+灼烧痕迹
设备盒	电子设备	V-Ray材质	灰色/白色涂层

6.2 隔热层材质制作

隔热层（金箔/银箔）是卫星最具代表性的材质，做好这个材质，模型的真实感就有了一半。
材质参数：
● 漫反射（Diffuse）：金色用RGB(180,140,60)，银色用RGB(180,180,180)
● 反射（Reflection）：添加衰减（Falloff）贴图，菲涅尔反射，反射强度0.6-0.8
● 高光光泽度（Hilight glossiness）：0.7-0.8
● 反射光泽度（Refl glossiness）：0.75-0.85，模拟表面的微小褶皱
● 凹凸（Bump）：添加噪声（Noise）贴图，数量20-30，模拟褶皱
● 也可以使用法线贴图获得更好的褶皱效果
褶皱细节：真实的隔热层表面有不规则的褶皱和接缝，这些细节对真实感影响很大。可以在Photoshop中制作一张褶皱的灰度图作为凹凸贴图：先用云彩滤镜生成随机纹理，然后用曲线调整对比度，再添加一些直线作为接缝。将这张图作为凹凸贴图贴到材质上，数量设为20-40，就能得到不错的褶皱效果。
6.3 太阳能电池片材质
太阳能电池片的材质特点是深蓝色、有金属光泽、表面有栅线、在阳光下会有微弱的反光。
材质参数：
● 漫反射：深蓝色RGB(20,40,80)到RGB(40,60,100)的渐变
● 反射：添加衰减贴图，菲涅尔反射，反射强度0.3-0.5
● 反射光泽度：0.9-0.95，电池片表面比较光滑
● 自发光：微弱的蓝色自发光，强度0.1-0.2，模拟电池片的光电效应外观
● 凹凸：添加栅线贴图，白色栅线凸起，数量10-15
栅线贴图制作：在Photoshop中新建一张1024×1024的图片，填充深蓝色背景。然后用白色细线绘制水平和垂直的栅线，栅线间距要均匀，模拟真实电池片的电极栅线。可以再添加一些随机的噪点，模拟电池片表面的不均匀性。将这张图同时作为漫反射贴图和凹凸贴图使用。
6.4 金属与其他材质
金属结构材质：卫星的支架、铰链、紧固件等采用金属材质。使用V-Ray标准材质，漫反射设为中灰色RGB(100,100,100)，反射添加衰减贴图，反射光泽度0.8-0.9，高光光泽度0.85。可以在反射通道添加轻微的噪波，模拟金属表面的细微纹理。
天线反射面材质：天线反射面需要高反射率的金属材质，因为它是电磁波反射面，表面非常光滑。漫反射设为浅灰色RGB(200,200,200)，反射强度0.9-1.0，反射光泽度0.95-1.0，高光光泽度0.95。这样渲染出来的天线表面会有清晰的环境反射，显得非常光滑。
发动机喷管材质：喷管在工作时会被高温燃气灼烧，表面有灼烧痕迹。基础材质为深灰色金属，在漫反射通道添加灼烧痕迹的贴图（黑色和棕色的斑驳纹理），反射光泽度较低（0.6-0.7），模拟粗糙的灼烧表面。

七、灯光与渲染设置
7.1 场景灯光布置

卫星在太空中运行，光照环境与地面不同。太空中没有大气散射，阳光直射非常强烈，阴影区域则完全黑暗。渲染时需要模拟这种特殊的光照环境。
主光源（太阳光）：使用V-Ray平行光（V-RaySun）或目标平行光（Target Direct）作为主光源，模拟太阳光。灯光强度要高（通常是默认值的2-5倍），因为太空中阳光没有大气衰减。灯光颜色设为纯白色或微黄色。阴影开启，使用V-Ray阴影（V-RayShadow），阴影边缘要锐利，因为太空中没有大气散射造成的阴影虚化。
辅助光（地球反照）：卫星在轨道上时，会受到地球反射的太阳光照射，这部分光比较弱，会照亮卫星的阴影面。可以用一个弱的V-Ray面光（V-RayLight）或半球光（V-RayLightDome）作为辅助光，颜色偏蓝色（因为地球海洋反射的光偏蓝），强度设为主光的10%-20%。这样可以避免阴影面死黑，增加模型的层次感。
轮廓光：为了让卫星从黑色背景中分离出来，可以在卫星后方添加一个轮廓光，用V-Ray面光，强度适中，只照亮卫星的边缘。轮廓光可以用冷色调（蓝色），与主光的暖色调形成对比。

-- 灯光设置（MaxScript伪代码） -- -- 1. 主光源（太阳光） sun = TargetDirect name:"sun_light" sun.pos = [-500, -300, 400] sun.target.pos = [0, 0, 0] sun.multiplier = 3.0  -- 强度3倍 sun.color = white sun.shadows = on sun.shadowtype = 3  -- V-Ray阴影 -- -- 2. 辅助光（地球反照） earth_shine = VRayLight name:"earth_shine" earth_shine.type = 1  -- 面光 earth_shine.pos = [300, 200, -200] earth_shine.multiplier = 0.5 earth_shine.color = color 100 150 255  -- 淡蓝色 -- -- 3. 轮廓光 rim_light = VRayLight name:"rim_light" rim_light.type = 1  -- 面光 rim_light.pos = [0, -400, 100] rim_light.multiplier = 1.0 rim_light.color = color 150 200 255  -- 冷蓝色 -- -- 4. 环境光（可选，用HDRI） -- 在V-Ray环境中添加HDRI贴图，提供真实的环境反射 -- vraySettings.gi_on = true -- vraySettings.environment_gi = HDRI贴图

7.2 相机与构图
相机设置：使用目标相机（Target Camera）或物理相机（Physical Camera）。相机距离卫星3-5米，高度略高于卫星中心，采用45度俯视角，可以同时看到卫星的顶面和正面。焦距设为35-50mm，避免透视变形过大。可以开启景深效果，让卫星主体清晰，背景虚化，突出主体。
构图建议：
● 主视图：卫星居中，展示完整形态，太阳翼展开，天线指向一侧
● 侧视图：展示卫星侧面结构和帆板层次
● 局部特写：天线、传感器、推进器等细节部位
● 地球背景：在背景中添加地球图片，增强太空氛围
● 星空背景：用黑色背景加星点，营造太空环境
7.3 渲染参数设置
V-Ray渲染设置：

参数项	设置值	说明
图像采样器	块/渐进式	渐进式适合预览，块适合最终渲染
最小细分	16	控制噪点水平
最大细分	64	复杂区域的最大采样
噪点阈值	0.005-0.01	值越小越干净，渲染越慢
全局照明	开启	GI开启，计算间接光照
首次反弹	发光图/暴力计算	发光图速度快
二次反弹	灯光缓存	速度快，效果好
颜色映射	Reinhard	控制高光和暗部
输出分辨率	1920×1080或更高	根据需要设置
渲染元素	RGB+反射+折射+Z通道	方便后期合成

渲染优化技巧：
● 先渲染小图（640×480）调整灯光和材质，确认效果后再渲染大图
● 使用渲染区域（Render Region）只渲染需要调整的部分，节省时间
● 材质的反射光泽度不要太低，否则会增加渲染时间
● 关闭不需要的折射和焦散，提高渲染速度
● 使用V-Ray降噪器（Denoiser），可以在较低采样下获得干净的图像
● 最终渲染时使用较高的采样和较低的噪点阈值，保证图像质量

八、总结与拓展
8.1 建模经验总结

结构分析先行：在开始建模之前，一定要花时间分析卫星的结构组成，搞清楚各个部件的名称、功能、位置和连接关系。可以先画一张结构示意图，标注出主要部件，这样建模时就不会遗漏重要结构，也能保证各部件的位置关系正确。
从整体到局部：建模要遵循"从整体到局部"的原则。先搭建整体的比例框架，确定主体、帆板、天线的大致位置和尺寸；然后逐步细化每个部分的结构；最后添加小的细节。不要一开始就陷入某个细节的制作，否则容易导致整体比例失调。
善用参考图：参考图是建模的重要依据。要养成边建模边对照参考图的习惯，随时检查模型的比例和结构是否准确。对于不确定的部位，可以参考同类型卫星的图片进行合理推测，但要在文档中注明哪些是推测的。
控制模型面数：卫星模型细节很多，如果每个细节都用高精度几何表示，面数会急剧增加，影响操作和渲染速度。要学会合理分配面数：主要可见部位（如天线、帆板）精度高一些；次要部位（如底部、背面）可以适当简化；小的细节（如螺钉、接缝）尽量用贴图表现，而不是用几何。
材质是关键：航天器模型的真实感很大程度上取决于材质。隔热层的褶皱、电池片的栅线、金属的反射，这些材质细节做好了，即使模型几何不是特别精细，整体效果也会很好。要花时间研究和调整材质，多参考真实卫星的照片，观察材质的颜色、反射和纹理。
8.2 常见问题与解决方案

问题	原因	解决方案
比例失调	参考图不足/未对照	多收集参考图，建模时随时对照
面数过多	细节全部用几何表示	次要细节用贴图，合理分配精度
材质不真实	参数不对/缺少细节贴图	研究真实材质，制作褶皱和栅线贴图
渲染太暗	灯光强度不够/GI设置不当	提高主光强度，开启GI，添加辅助光
反射不自然	没有环境反射	添加HDRI环境贴图，提供反射环境
接缝明显	部件衔接处理不好	用切角/倒角处理边缘，避免硬边
UV拉伸	UV展开不合理	重新展开UV，复杂部件用平面映射
渲染太慢	采样太高/光泽度太低	降低采样，使用降噪器，优化材质

8.3 进阶拓展方向

动画制作：在静态模型的基础上，可以制作卫星的动画，如太阳能帆板展开动画、天线跟踪动画、卫星绕地球飞行动画等。3ds Max的动画功能强大，可以制作关键帧动画，也可以使用约束和控制器制作更复杂的动画。帆板展开动画可以用层级链接和旋转约束实现；天线跟踪动画可以用注视约束（LookAt Constraint）让天线始终对准目标。
场景拓展：可以为卫星模型添加更丰富的场景，如地球背景、星空、大气层、云层等。可以制作卫星在轨道上运行的场景，也可以制作卫星在厂房内进行测试的场景。丰富的场景可以大大提升作品的表现力和感染力。
其他卫星建模：掌握了天链一号的建模方法后，可以尝试建模其他类型的卫星，如通信卫星、导航卫星、遥感卫星、深空探测器等。不同类型的卫星有不同的结构特点，建模过程中可以学到更多的航天知识和建模技巧。
3D打印应用：如果有3D打印机，可以将模型导出为STL格式进行3D打印，制作实体卫星模型。需要注意的是，3D打印模型需要进行壁厚处理、支撑添加、模型修复等准备工作，而且太细的结构（如天线支架）可能需要加粗或添加支撑。
虚拟现实应用：可以将模型导入Unity或Unreal Engine，制作交互式的虚拟现实展示程序。用户可以在VR环境中近距离观察卫星，点击各部件查看介绍，甚至可以操作卫星的展开和姿态调整。这对于航天科普和教学培训非常有价值。
8.4 学习资源推荐
● Autodesk官方教程：3ds Max官方学习频道，有系统的入门和进阶教程
● V-Ray官方文档：V-Ray渲染器的官方手册，详细介绍各参数的含义和使用方法
● 航天科普网站：中国航天科技集团官网、国家航天局官网，有丰富的卫星资料和图片
● 技术论文：中国知网等学术平台，可以搜索中继卫星相关的技术论文
● 建模论坛：CGTalk、ArtStation等平台，可以参考其他艺术家的航天模型作品
● B站/YouTube：有很多3ds Max建模和V-Ray渲染的视频教程
