一、模型概览

本模型是天链一号（天链1号）数据中继卫星的高精度3D模型，属于人造地球卫星类模型。模型基于真实卫星结构进行建模，完整还原了卫星本体、太阳能帆板、通信天线等关键部件，材质和贴图精细，渲染效果逼真。模型采用3ds Max格式制作，使用Vray渲染器，适合航天科普、影视特效、展览展示、教学演示等多种场景使用。
# E2 @: k; b: `天链一号是中国第一颗地球同步轨道数据中继卫星，由中国航天科技集团公司所属中国空间技术研究院为主研制，主要用于为中国神舟载人飞船及后续载人航天器提供数据中继和测控服务，同时为中、低轨道资源卫星提供数据中继服务，为航天器发射提供测控支持。该模型是了解和展示中国中继卫星系统的优质视觉素材。

表1-1  模型基本信息

项目	内容
模型名称	天链一号 天链1号模型
模型编号	991417
模型分类	人造地球卫星 / 航天飞行器
文件格式	3ds Max (.max)
软件版本	3ds Max 2018
渲染器	Vray 5.0
压缩包大小	21.65 MB
模型点数	62,041 点
模型面数	50,119 面
布线类型	三角形 + 四边形混合布线
UV展开	未展开
3D打印	不可打印
文件属性	有材质、有贴图、无绑定、无动画、已塌陷

# k1 x4 `1 k7 m+ R: ^% `/ R6 @% ^

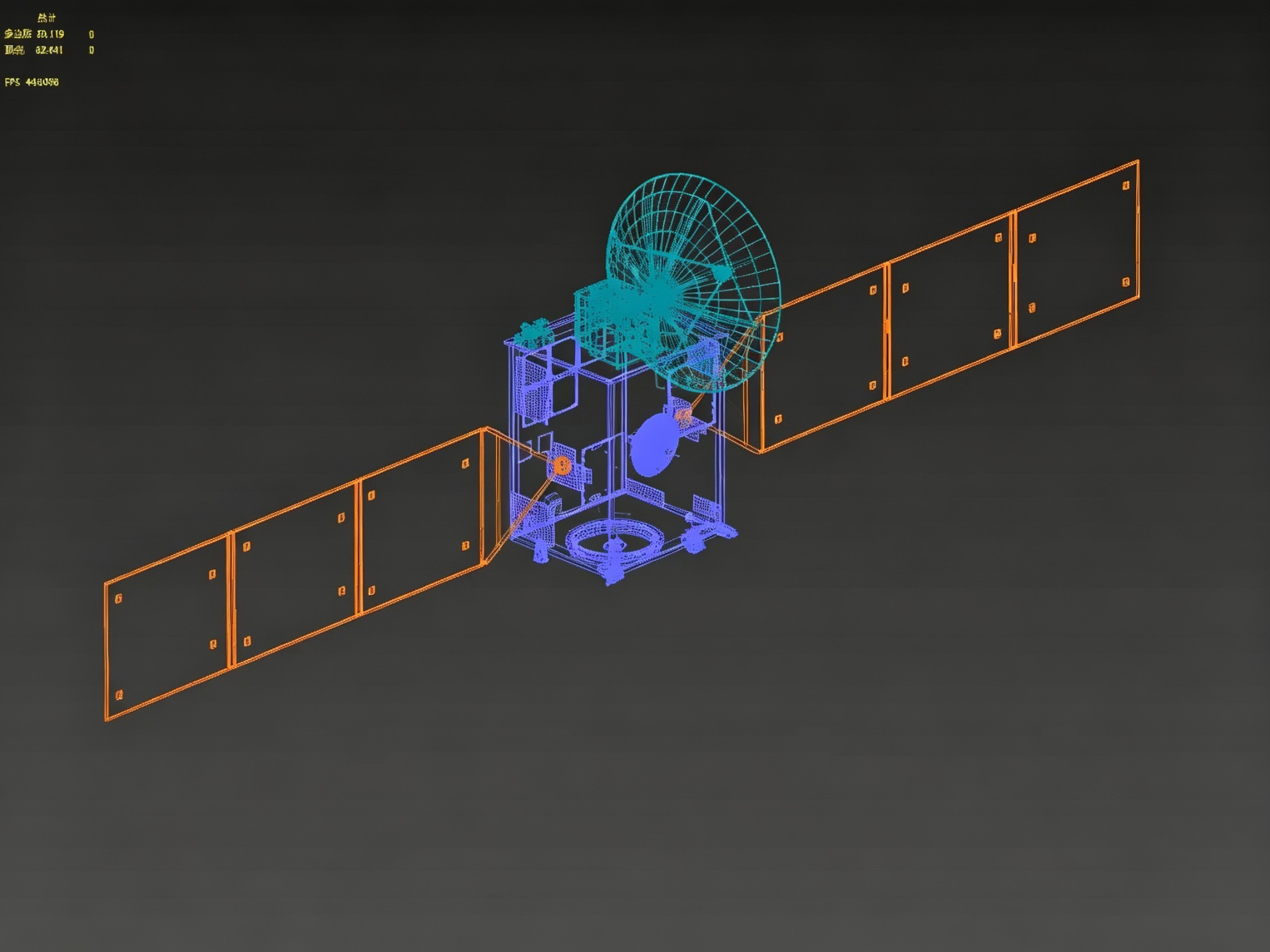

图1-1  天链一号中继卫星效果图

二、模型技术参数详解
! L: ?  U4 T% ~: w$ I( S2 z' }' g3 d+ S5 Z2.1 模型精度与面数控制

本模型总点数为62,041点，总面数为50,119面，属于中等精度模型。这个面数级别在保证模型细节的同时，也兼顾了渲染效率和场景承载能力，适合在中等规模的场景中使用。模型采用三角形与四边形混合布线方式，既保证了曲面的平滑度，又便于后期修改和调整。
【模型精度说明】
2 d8 }2 |3 s9 I. x9 g' q▸ 点数：62,041点，顶点数量适中，便于编辑
▸ 面数：50,119面，中等精度，细节与效率平衡
▸ 布线：三角形+四边形混合，曲面平滑且易修改
▸ 已塌陷：模型已塌陷，无修改器堆栈，打开即用
▸ 无绑定：无骨骼绑定，适合静态展示和渲染
▸ 无动画：无动画设置，可自行添加相机动画

2.2 材质与贴图
! A. S; S- [7 N! W模型自带材质和贴图，使用Vray材质系统制作，包括卫星本体的金色隔热膜材质、太阳能帆板的蓝色电池片材质、天线的金属材质等。材质参数经过精心调整，在Vray渲染器下可以呈现出逼真的金属质感、漫反射效果和高光反射。贴图文件包含在压缩包中，路径已正确设置，打开模型即可正常显示材质效果。
! K  Y: p8 A, p' `【材质系统说明】
0 A$ R+ o8 C9 w3 ?! M: O▸ 卫星本体：金色隔热膜材质，模拟真实卫星的金箔外观
" A( u4 _+ ]+ q$ ~% _4 d" z3 f▸ 太阳能帆板：深蓝色电池片材质，带有网格纹理
▸ 通信天线：银白色金属材质，带有拉丝金属质感
* V) G' D9 K) C4 e9 ?/ ?▸ 结构部件：深灰色金属材质，模拟卫星结构件
▸ 渲染器：Vray 5.0，材质参数已优化
▸ 贴图：自带贴图文件，路径已配置，开箱即用
$ q6 t/ \: e2 _/ M0 N+ G- X' @
2.3 文件格式与软件兼容
模型为3ds Max 2018格式（.max文件），使用3ds Max 2018及以上版本可以直接打开。如果使用更低版本的3ds Max，可能会出现兼容性问题，建议使用2018或更高版本。模型使用Vray 5.0渲染器制作材质，如果没有安装Vray渲染器，材质可能无法正常显示，需要安装对应版本的Vray插件或将材质转换为默认扫描线材质。
+ K( P% m3 q$ _【软件兼容性说明】
▸ 推荐软件：3ds Max 2018 或更高版本
) f# M5 j5 l# j- @. e1 I7 R: Q) t* @▸ 渲染器要求：Vray 5.0（材质依赖Vray）
▸ 插件要求：无特殊插件，仅需Vray
8 \  e) v- u+ f5 W▸ 格式转换：可导出为FBX、OBJ等通用格式
▸ 注意事项：低版本打开可能丢失材质和设置

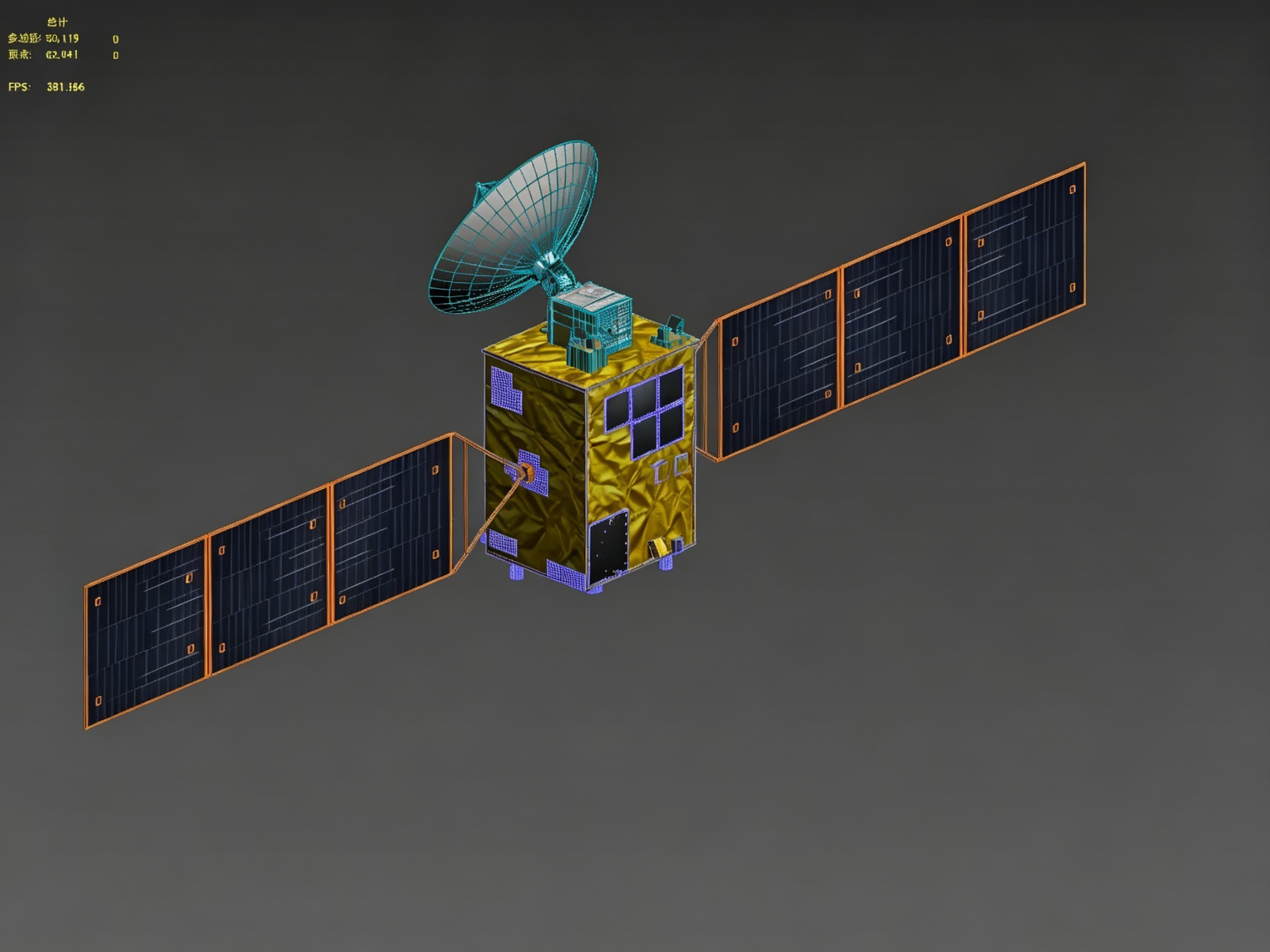

图2-1  天链一号卫星结构展示图

三、卫星结构与组成解读
3.1 卫星本体（平台）

天链一号卫星采用成熟的"东方红三号"通用卫星平台，这是中国自主研制的中等容量通信卫星平台，具有可靠性高、技术成熟、适应性强等特点。卫星本体呈立方体结构，内部装载了推进系统、电源系统、测控系统、热控系统等核心设备，外部安装有通信天线、太阳能帆板等部件。模型中卫星本体的金色外观模拟了真实卫星表面的多层隔热膜（MLI），这种隔热膜可以保护卫星内部设备免受太空极端温度的影响。
【东方红三号平台特点】
, D6 y( s+ h; N' k▸ 平台类型：中等容量地球同步轨道通信卫星平台
▸ 结构形式：立方体中心承力筒结构
▸ 设计寿命：8年（设计寿命）
; R& x; ~) [$ o: F* W, S# b) T▸ 姿态控制：三轴稳定控制
9 e; \2 l3 N5 W▸ 推进系统：双组元统一推进系统
4 b! a5 F% w! K9 j6 w▸ 电源系统：太阳能电池阵 + 蓄电池组
9 O& r: `2 D. z! n, I▸ 应用领域：通信、广播、数据中继等
, {# l4 n8 L1 s* W' K
% q2 y& t% ?: s) ?+ u3.2 太阳能帆板
卫星两侧展开的大型板状结构是太阳能电池帆板，是卫星的主要能源来源。帆板表面覆盖着大量的太阳能电池片，可以将太阳光能转化为电能，为卫星上的各种设备供电。模型中帆板呈深蓝色，表面有规则的网格纹理，模拟了真实太阳能电池片的排列方式。帆板通过驱动机构与卫星本体连接，可以在太空中自动跟踪太阳方向，保证发电效率最大化。
【太阳能帆板功能】
▸ 能源转换：将太阳能转化为电能，为卫星供电
▸ 自动跟踪：驱动机构带动帆板跟踪太阳方向
▸ 可展开：发射时折叠，入轨后展开
2 s# i, d0 A: n+ c7 b0 s3 {9 O) j▸ 电池片：砷化镓太阳能电池，转换效率高
▸ 储能配合：配合蓄电池组，保证阴影区供电

3.3 通信天线
卫星上安装的大尺寸抛物面天线是中继通信天线，是天链一号卫星的核心设备。这副天线负责与中低轨道的航天器（如神舟飞船、空间站、资源卫星等）建立通信链路，将这些航天器获取的数据和图像实时转发到地面测控站，同时也可以将地面的指令转发给航天器。天线可以进行二维指向调整，精确对准目标航天器，保证通信链路的稳定。
【中继天线功能】
▸ 数据中继：接收中低轨航天器数据，转发到地面
▸ 测控支持：转发地面测控指令，实现远程测控
. O# h9 N) {+ p: {3 k▸ 高增益：抛物面天线增益高，通信距离远
▸ 可指向：二维指向机构，精确对准目标
  P. u( t- [) c+ h; N3 m$ a▸ 多目标：可同时跟踪多个目标航天器

3.4 其他部件
除了上述主要部件外，卫星上还有星敏感器、地球传感器、推力器、天线馈源等多种设备。这些设备虽然体积较小，但都是卫星正常运行不可或缺的组成部分。模型在保证主要部件精度的同时，也对这些细节部件进行了适当的表现，使整体模型更加真实和完整。
6 u8 K' C# w0 O: J

四、天链一号卫星科普
  L6 e. o% @) f, o9 k4.1 什么是中继卫星

中继卫星全称是"跟踪与数据中继卫星"，被誉为"卫星的卫星"。它运行在距离地面约36000公里的地球同步轨道上，相当于把地面测控站搬到了太空中。中低轨道的航天器（如飞船、空间站、侦察卫星等）在绕地球飞行时，大部分时间都在地面测控站的视野之外，无法与地面直接通信。而中继卫星可以居高临下地"看到"这些航天器，将它们的数据实时转发到地面，大大提高了航天器的测控覆盖率和数据传输效率。
【中继卫星的作用】
▸ 提高覆盖率：将航天器测控覆盖率从15%提升到近100%
9 c+ Z8 `3 n! U▸ 实时传输：实现航天器数据的实时下传，不再需要存储回放
▸ 减少地面站：减少地面测控站的数量，降低运营成本
▸ 多目标管理：同时管理多颗中低轨航天器
▸ 应急支持：为航天器发射和在轨故障提供应急测控支持

4.2 天链一号系统发展历程
天链一号是中国第一代中继卫星系统，由多颗卫星组成，形成全球覆盖能力。系统的建设经历了从无到有、从单星到组网的发展过程，填补了中国在中继卫星领域的空白，使中国成为世界上第二个拥有中继卫星系统的国家。
: e6 G1 \1 a" N- V, s6 w

表4-1  天链一号卫星发射一览表

卫星	发射时间	运载火箭	发射地点	意义
天链一号01星	2008年4月25日	长征三号丙	西昌卫星发射中心	中国首颗中继卫星，填补领域空白
天链一号02星	2011年7月11日	长征三号丙	西昌卫星发射中心	系统组网第二颗星
天链一号03星	2012年7月25日	长征三号丙	西昌卫星发射中心	第一代中继卫星系统正式建成
天链一号04星	2016年11月22日	长征三号丙	西昌卫星发射中心	系统备份与能力增强
天链一号05星	2021年7月6日	长征三号丙	西昌卫星发射中心	第一代系统补充完善

4.3 天链一号的应用

天链一号系统建成后，在中国航天任务中发挥了重要作用，支撑了神舟载人飞船、天宫空间实验室、空间站、嫦娥探月工程等一系列重大航天任务。在神舟飞船与天宫交会对接任务中，天链一号实现了航天员与地面的实时视频通话，让全国观众能够实时观看太空授课；在嫦娥探月任务中，天链一号为探测器提供了可靠的测控通信支持。可以说，天链一号是中国航天事业的"太空二传手"，为数十年来一系列卫星、飞船和探测器的发射与测控立下了汗马功劳。
' I3 h+ s9 M7 v: _5 ^: ^4 i/ X【天链一号典型应用】
▸ 载人航天：神舟飞船、天宫、空间站的实时测控与通信
* z7 ^  H7 c9 X7 D▸ 太空授课：支持航天员天地实时视频通话和授课
! P' s9 j9 W- f" D: h; ~8 w▸ 探月工程：嫦娥探测器的测控与数据传输
* i8 b0 C. ^7 Y( T▸ 资源卫星：中低轨遥感卫星的数据实时下传
▸ 发射测控：航天器发射阶段的测控支持
▸ 应急救援：航天器在轨故障的应急测控支持
: S* S9 D4 S, g+ D: [; K
4 V! t! \. G' a6 B; {

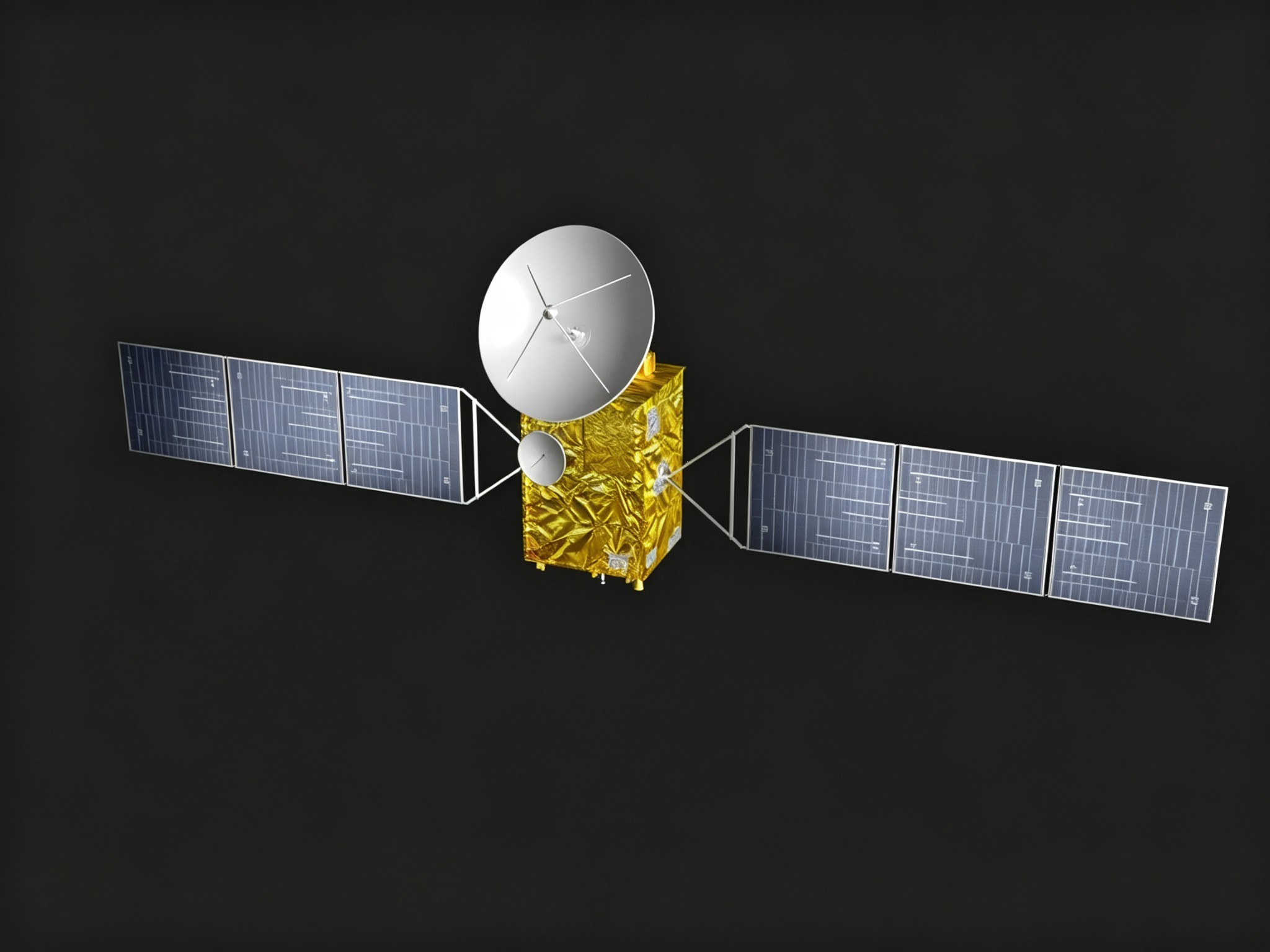

图4-1

五、模型使用指南
2 v( K- G0 J+ H3 j' g$ L5 j6 F% D5.1 模型打开与渲染

使用3ds Max 2018或更高版本打开模型文件，确保已安装Vray 5.0渲染器。打开模型后，材质和贴图会自动加载，可以直接进行渲染。如果需要调整渲染参数，可以在Vray渲染设置中调整采样、光照、抗锯齿等参数，以获得最佳的渲染效果。建议使用HDRI环境贴图来模拟太空环境，可以获得更真实的金属反射效果。
【渲染建议】
/ r+ `0 ?& j9 Y  }! R/ B▸ 渲染器：使用Vray 5.0，材质已优化
* {. v7 q6 l; S: U/ ?▸ 环境：使用HDRI环境贴图，模拟太空光照
6 }. c, i- [( Z- |$ {2 B▸ 灯光：可添加主光源模拟太阳光，注意阴影设置
▸ 相机：建议使用长焦镜头，突出卫星细节
▸ 背景：使用纯黑或星空背景，突出卫星主体
▸ 输出：建议输出2K以上分辨率，细节更清晰
; T# b1 p' r! T+ G
2 c) ^1 O5 J) n. @, d+ B5.2 模型修改与调整
, O# d. `: x' \2 E模型已塌陷为可编辑多边形，可以直接进行顶点、边、面层级的编辑修改。如果需要调整卫星的姿态（如帆板角度、天线指向），可以选择对应的部件进行旋转操作。如果需要修改材质，可以在材质编辑器中调整Vray材质的参数，如颜色、反射率、粗糙度等。如果需要添加动画，可以为部件添加旋转或位移动画，制作卫星展开或运行的动画效果。
: V8 |9 a4 I+ |( s5 c【修改注意事项】
1 ^8 S; e! ^  g( R# D9 x6 G+ @▸ 模型已塌陷：无修改器堆栈，直接编辑多边形
- E* ?& L: `4 L/ R▸ 部件独立：各部件为独立对象，便于单独选择和修改
1 N. C  e$ |1 @( n! N▸ 材质可调：Vray材质参数可自由调整
▸ UV未展开：如需重新贴图，需先展开UV
▸ 缩放注意：模型为真实比例，缩放时注意整体缩放
* L* t% k2 D; Y& U  _4 [/ }▸ 备份建议：修改前建议备份原文件

5 N8 {. p' B" Y: M5.3 格式转换与导出
4 W6 b$ A. l) e& J; ^如果需要在其他软件中使用该模型，可以通过3ds Max将模型导出为通用格式。常用的导出格式包括FBX（适合Maya、Blender、Unity、Unreal等）、OBJ（通用3D格式，几乎所有3D软件都支持）、3DS（旧版3D格式）等。导出时注意选择正确的选项，如是否导出材质、是否导出贴图坐标、是否平滑法线等，以保证导出后的模型在其他软件中正常显示。
4 c) C: J3 C) Y0 x【常用导出格式】
▸ FBX：推荐格式，保留材质、贴图、动画，兼容性好
▸ OBJ：通用格式，文件小，几乎所有软件都支持
6 X4 k! S- m( B: q▸ 3DS：旧版格式，适合老版本软件
▸ STL：3D打印格式（本模型不可直接打印，需修复）
; d/ ^  m. x3 ~$ f" U" A▸ 注意：导出时材质可能需要重新调整
8 c( f9 `1 Y! s

六、适用场景
6.1 适用人群与场景

表6-1  适用人群及场景

人群类型	适用场景	使用价值
3D建模师	航天场景制作、影视特效	高精度卫星模型，节省建模时间
影视后期	航天题材影片、纪录片制作	逼真卫星模型，提升画面质量
展览展示	航天科普展、科技馆展品	可用于大屏展示和互动体验
教育工作者	航天科普教学、课件制作	直观展示卫星结构，辅助教学
游戏开发者	航天题材游戏、VR/AR应用	可导入游戏引擎，实时渲染
航天爱好者	个人收藏、渲染练习	高质量模型，满足收藏和学习需求

7 Y9 D2 Q1 ?3 U6.2 典型应用案例
! z: }6 D/ n. I4 H4 E( w【应用场景参考】
& O2 B7 k# \8 |1 ]. A; R$ p, y▸ 航天纪录片：制作卫星在轨运行的三维动画镜头
▸ 科普展览：科技馆大屏展示中继卫星工作原理
▸ 教学课件：制作卫星结构和工作原理的教学动画
! e- e$ r5 I3 d▸ 游戏场景：航天模拟游戏中的卫星模型
1 h* C( X( W- T1 G( v, z▸ 产品宣传：航天相关产品的宣传视频制作
8 x* y  D0 k2 l- }- n) @▸ 毕业设计：航天相关专业的设计和论文配图
▸ 个人渲染：3D爱好者的渲染练习和作品创作
, r9 i. t& ~# ?( `% w* F) a

七、拓展与提升方向
7.1 模型深化方向

在现有模型的基础上，可以从多个方向进行深化和提升，使模型更加完善和专业。可以增加更多的细节部件，如各种传感器、推力器、管路等；可以制作太阳能帆板展开的动画；可以添加地球背景和星空环境，制作完整的太空场景；还可以制作卫星与飞船通信的示意动画，展示中继卫星的工作原理。
【模型深化建议】
▸ 细节增强：增加传感器、推力器、管路等细节部件
) T' F" ^+ S6 d' R  n▸ 动画制作：制作帆板展开、天线转动等动画
▸ 场景搭建：添加地球、星空、轨道等完整太空场景
7 F! R! W- h2 J9 K7 H8 u▸ 原理演示：制作卫星工作原理的示意动画
5 f3 g+ Q" h8 r▸ 材质升级：使用PBR材质流程，提升真实感
▸ UV展开：重新展开UV，便于自定义贴图
& F8 A/ `+ G) m5 t
, o! Y  {' J1 ^7.2 相关模型推荐
如果需要制作完整的航天场景，可以搭配其他相关模型一起使用，如长征系列运载火箭模型、神舟飞船模型、天宫空间站模型、嫦娥探测器模型、北斗导航卫星模型等。这些模型可以组合使用，构建完整的中国航天体系场景，制作更加丰富和专业的航天内容。
【相关模型类型】
▸ 运载火箭：长征二号F、长征三号、长征五号等
1 J& K. w. S( ?▸ 载人飞船：神舟系列载人飞船
9 q8 ~7 p8 d: R! i; ^& K$ w▸ 空间站：天宫空间站核心舱、实验舱
▸ 探月工程：嫦娥探测器、玉兔月球车
▸ 导航卫星：北斗导航卫星
- p+ P8 ]) u- d# z- V1 V9 d: J▸ 其他卫星：风云气象卫星、高分遥感卫星等

八、常见问题 FAQ
Q1：3ds Max模型可以在Blender/Maya中使用吗？

可以，但需要先进行格式转换。在3ds Max中打开模型后，导出为FBX或OBJ格式，然后在Blender或Maya中导入即可。需要注意的是，Vray材质在其他软件中无法直接使用，需要重新制作材质；模型的布线和结构会保留，但面数和点数可能会有细微变化。建议导出FBX格式，兼容性更好，也能保留更多信息。如果只是需要模型的几何形状，OBJ格式就足够了。
( b/ r9 _: Y  n/ J- y/ |* KQ2：模型可以用于3D打印吗？
: L$ _/ T6 P3 c" [本模型标注为"不可打印"，主要原因是模型是为渲染和展示设计的，不是为3D打印优化的。具体问题包括：模型可能存在非流形边、重叠面、法线翻转等3D打印不友好的问题；模型是中空的壳体结构，不是实体；部分部件太薄，打印时容易断裂。如果确实需要3D打印，需要进行大量的修复和调整工作，包括修复网格、加厚壁面、添加支撑、拆件等，建议有3D打印经验的用户进行操作。
Q3：中继卫星和普通通信卫星有什么区别？
虽然都运行在地球同步轨道，都有通信功能，但中继卫星和普通通信卫星有很大区别。普通通信卫星的服务对象是地面用户，转发的是电话、电视、互联网等地面通信信号；而中继卫星的服务对象是太空中的航天器（飞船、卫星、探测器等），转发的是这些航天器的遥测数据、科学数据和图像。中继卫星需要具备精确的天线指向能力，能够跟踪快速移动的中低轨航天器，技术难度更高。简单来说，通信卫星是"地面之间的二传手"，中继卫星是"太空与地面之间的二传手"。
Q4：天链一号和美国的TDRSS有什么关系？
. W- M2 v" H: Y- ]# ^; @美国的TDRSS（跟踪与数据中继卫星系统）是世界上第一个中继卫星系统，从上世纪80年代开始建设，目前已经发展到第三代。中国的天链一号系统在功能定位上与美国的TDRSS类似，都是为中低轨航天器提供数据中继和测控服务，但两者是完全独立的系统，技术路线和实现方式各有特点。天链一号的建成使中国成为继美国之后世界上第二个拥有中继卫星系统的国家，打破了国外在这一领域的垄断，对中国航天事业的发展具有重要意义。
0 \/ \3 ^/ M, i" hQ5：如何用这个模型制作一段卫星动画？
) G9 [. L/ ?4 O& X制作卫星动画的基本步骤：第一步，在3ds Max中打开模型，设置好相机和灯光；第二步，为卫星添加位移动画，让卫星沿轨道运动（可以用路径约束或手动关键帧）；第三步，为太阳能帆板添加缓慢的旋转动画，模拟帆板跟踪太阳；第四步，为通信天线添加指向动画，让天线始终对准某个目标；第五步，添加地球和星空背景，营造太空环境；第六步，设置渲染参数，逐帧渲染输出；第七步，在后期软件中合成，添加特效和音乐。整个过程需要一定的3D动画基础，但效果会非常专业。
