应急指挥车作为突发事件现场的移动指挥中枢，其总体布置设计直接决定了整车的功能实现效率、操作舒适性和行驶安全性。不同于普通厢式货车改装，智能应急指挥车需要在有限的车厢空间内集成通信、指挥、视频会议、无人机起降、照明、供电等十余个子系统，同时还要满足车辆通过性、载荷分布、电磁兼容等一系列硬性约束。本文结合课程设计与竞赛实践经验，从系统架构、车内外布置、关键分系统集成、载荷校核等维度，完整梳理智能应急指挥车的总体设计流程，并附上可直接套用的设计参数模板和常见问题解决方案。

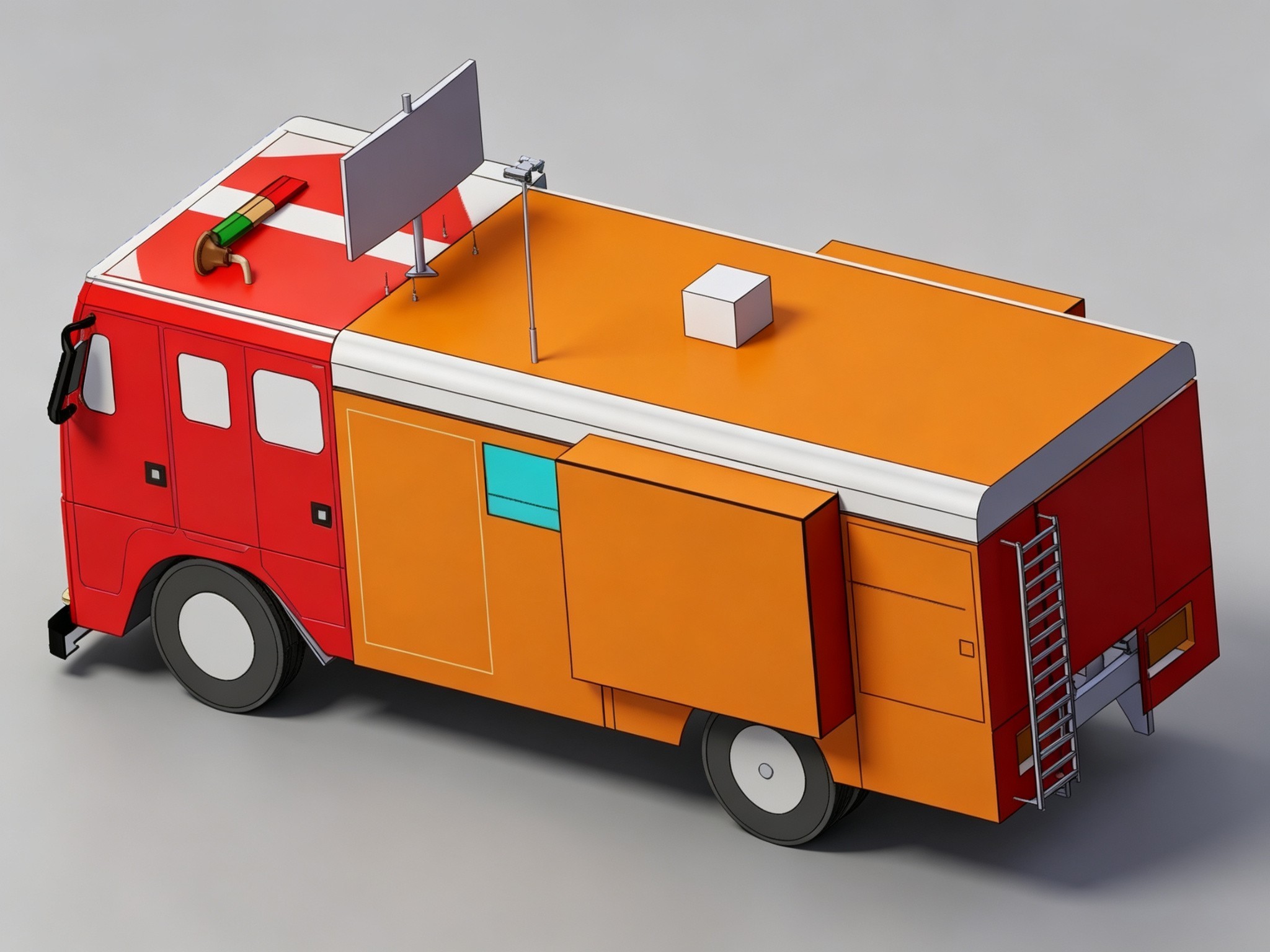

一、整车总体方案与系统架构设计

1.1 设计需求与核心技术指标

在启动总体布置设计之前，必须先明确整车的功能定位和技术指标边界。应急指挥车按承载能力可分为轻型（4.5t以下）、中型（4.5~12t）和重型（12t以上）三个级别，不同级别对应的设备集成度和人员承载能力差异显著。

核心设计需求拆解：

● 现场指挥能力：支持6~12人同时开展指挥作业，配备会议桌、显示终端、操作席位

● 通信保障能力：卫星通信+4G/5G+超短波+短波多链路冗余，确保断网断电仍可通信

● 视频回传能力：现场多路视频采集+无人机空中视角，实时回传后方指挥中心

● 持续作业能力：车载供电系统支持8小时以上独立运行，配空调通风系统

● 快速部署能力：到达现场后15分钟内完成展开，进入工作状态

基于上述需求，可推导出整车的主要技术指标。以下是一款中型智能应急指挥车的典型参数模板，可作为课程设计或毕设的基准参考：

指标类别	参数项	典型值	备注
载车底盘	总质量	8000 kg	中型二类底盘
载车底盘	轴距	3800 mm	4×2驱动
载车底盘	外形尺寸(长×宽×高)	7200×2200×3100 mm	含车顶设备
载车底盘	最高车速	≥100 km/h	公路行驶
厢体参数	内长×内宽×内高	4500×2050×1950 mm	指挥舱有效空间
厢体参数	人员承载	8人	含驾驶员2人
供电系统	主电源	车载发电机 5kW	柴油/汽油
供电系统	备用电源	UPS 2kVA/30min	关键设备保障
通信系统	卫星天线	0.8m 静中通	Ku/Ka频段
通信系统	升降杆高度	8 m	气动/电动

1.2 系统组成与功能划分

智能应急指挥车的系统架构通常采用"平台+分系统"的分层设计模式。整车平台提供承载、行驶、供电等基础能力，各功能分系统在此之上叠加集成。从工程实现角度，可将整车系统划分为以下六大分系统：

① 通信分系统：整车的"神经系统"，包含卫星通信终端、4G/5G路由、超短波电台、短波电台、IP电话、调度交换机等设备，实现现场与后方指挥中心的语音、数据、视频互联互通。

② 视频会议分系统：整车的"视觉中枢"，包含高清摄像头、显示大屏、视频会议终端、录播设备、矩阵切换器等，支持多方视频会议和现场态势展示。

③ 指挥办公分系统：包含指挥席位、操作终端、打印设备、办公软件等，为指挥人员提供现场办公环境。

④ 照明与警示分系统：包含升降照明系统、警灯警报器、场地照明灯等，保障夜间作业和现场警示。

⑤ 无人机分系统：包含车载无人机起降平台、无人机机库、地面站、数据链等，提供空中侦察视角。

⑥ 辅助保障分系统：包含空调系统、通风系统、给排水、消防器材、倒车影像等，保障人员工作环境和行车安全。

各分系统之间通过综合布线系统连接，以车载交换机为核心构建车内局域网。设计时需特别注意电磁兼容性（EMC），通信设备与强电设备要保持足够间距，信号线与电源线分开走线，避免相互干扰。

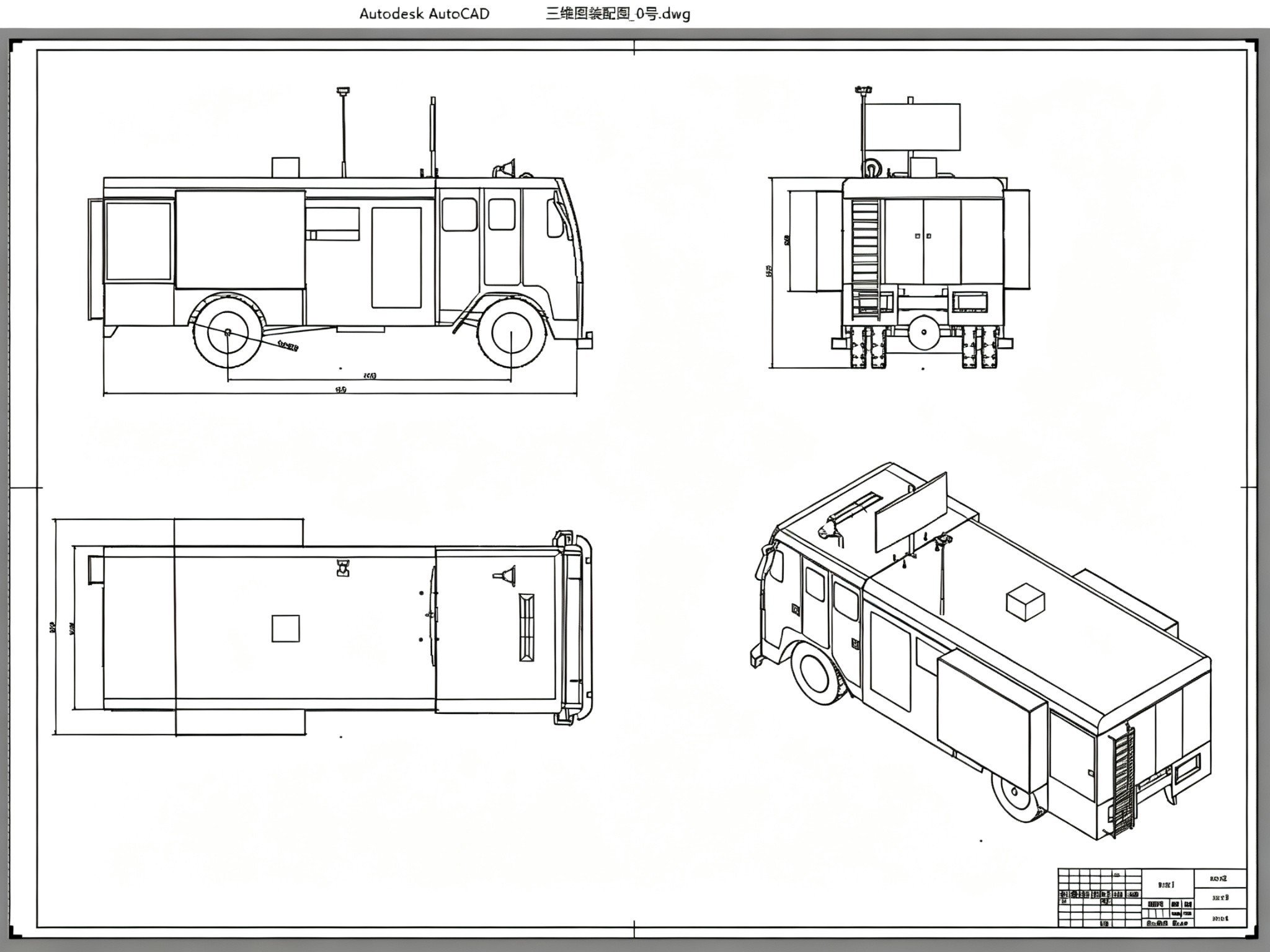

二、车外总布置设计

2.1 车顶设备布局原则

车顶是应急指挥车设备最密集的区域之一，卫星天线、升降杆、摄像头、警灯、空调外机、通风口等都需要布置在车顶。布局是否合理直接影响整车重心高度、行驶稳定性和设备使用效果。车顶布置需遵循以下核心原则：

重心居中原则：重量较大的设备（如卫星天线、升降桅杆）尽量布置在车顶纵向中心线附近，且靠近车辆质心位置，避免偏载导致车辆侧倾风险增加。卫星天线通常布置在车顶中前部，升降杆布置在中后部，二者保持1.5m以上间距。

电磁兼容原则：发射类天线与接收类天线之间保持足够距离，同频段天线间距不小于工作波长的1/2。卫星天线与升降杆上的通信天线要避免相互遮挡，卫星天线对天视角不小于±60°无遮挡。

操作维护原则：需要人工操作或定期维护的设备附近应预留检修空间和攀爬通道。车顶应设置安全护栏和防滑踏板，护栏高度不低于400mm。

风阻与通过性原则：车顶设备总高度控制在限高范围内，设备外形尽量流线型。高速行驶时升降杆必须完全收回，天线处于锁定状态。

典型的车顶设备从前到后布局顺序为：警灯警报器→卫星天线→空调外机→升降桅杆→摄像头云台。车顶开孔需做好防水密封处理，采用法兰盘+密封圈+密封胶三重防水措施，所有线缆穿舱处使用防水格兰头。

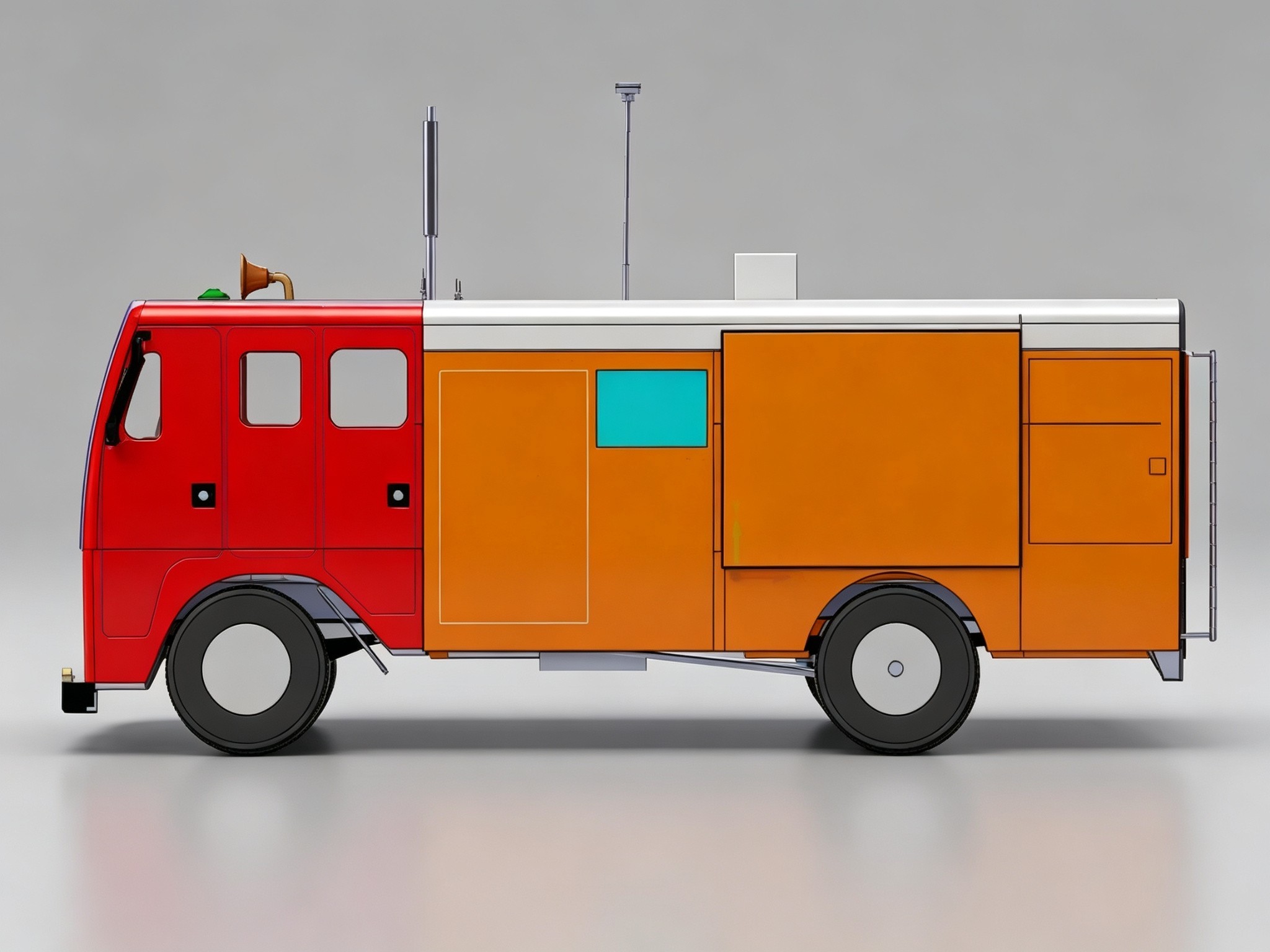

2.2 车身外部设备布置

车身侧面和尾部同样需要布置多种外部设备，包括外接电源接口、外接通信接口、倒车摄像头、登车梯、储物箱、绕线盘等。侧面设备布置要注意：

● 外接市电接口布置在车辆右侧中部，高度距地面800~1000mm，方便插拔

● 登车梯设置在车尾右侧，踏步间距300mm，扶手高度900mm

● 储物箱用于存放电缆盘、天线配件、工具等，门锁采用防水防盗设计

● 车身两侧预留设备散热口，进风口加防尘滤网，出风口加装防雨百叶

● 倒车影像摄像头安装在车尾顶部中央位置，照射角度覆盖车尾盲区

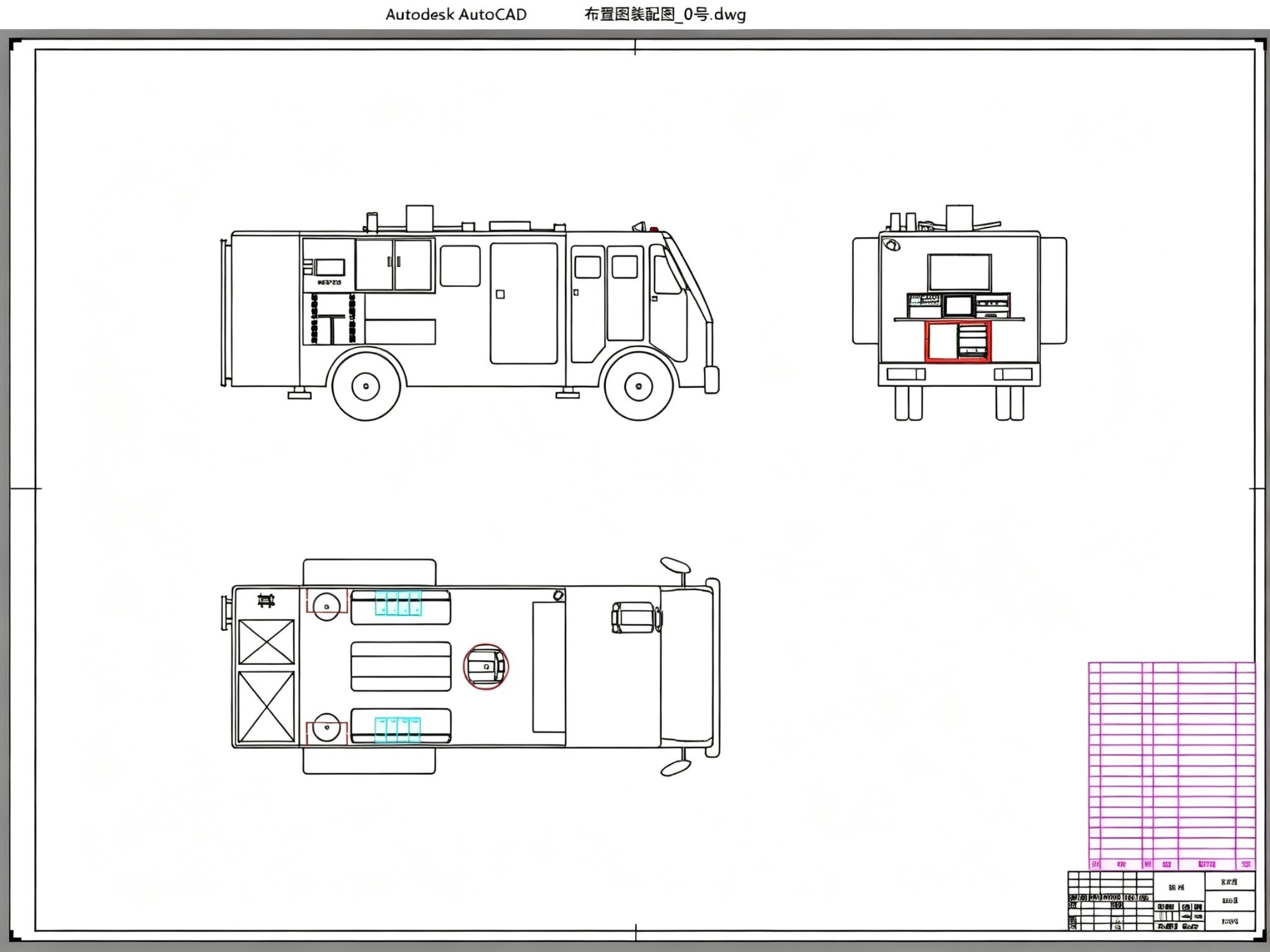

三、车内总布置设计

3.1 功能分区规划

车内空间是应急指挥车的核心工作区域，合理的功能分区直接影响作业效率。中型指挥车的车内空间通常划分为三个区域：驾驶区、指挥区、设备区。各区域既相对独立，又便于人员流动和设备操作。

驾驶区（前部）：保留原车驾驶舱，增加副驾驶操作席位，配备车载电台手咪、GPS终端、倒车显示屏等行车辅助设备。驾驶区与指挥区之间设置隔断墙，减少行车时的噪音干扰，隔墙上开设观察窗和通行门。

指挥区（中部）：整车的核心工作区域，布置会议桌、指挥座椅、显示大屏、操作终端等设备。典型布局采用"U型"或"面对面"会议桌形式，可同时容纳6~8人围坐。前方墙面安装55~86寸液晶显示屏或LED拼接屏，用于显示现场视频、会议画面和态势数据。

设备区（后部）：集中安装设备机柜，包括通信机柜、供电机柜、服务器机柜等。设备区与指挥区之间设置半高隔断或玻璃隔断，既方便操作维护，又减少设备噪音和热量对指挥区的影响。设备机柜采用19英寸标准机柜，高度根据车内空间选择12U~22U规格。

车内通道宽度不小于500mm，确保人员通行和设备搬运。座椅间距根据人体工程学设计，座椅前缘到对面座椅前缘的距离不小于900mm，保证腿部活动空间。车顶内饰采用吸音棉+铝塑板复合结构，降低车内噪音和热辐射。

3.2 设备机柜与减震设计

设备机柜是车内电子设备的承载主体，其安装质量直接关系到设备在车辆行驶中的安全性和可靠性。应急指挥车的设备机柜不能像机房那样直接固定在地面，必须加装减震系统，以缓冲车辆行驶中的振动和冲击。

减震器选型要点：

● 载荷匹配：减震器额定载荷应为机柜总重量的1.2~1.5倍，留有安全余量

● 固有频率：减震系统固有频率应避开车辆行驶振动主频（通常5~20Hz），推荐选用固有频率3~5Hz的减震器

● 减震方向：同时具备垂直、横向、纵向三个方向的减震能力

● 限位保护：设置机械限位装置，防止过大位移导致设备损坏

● 材质选择：常用钢丝绳减震器或橡胶减震器，恶劣路况下优先选钢丝绳减震器

机柜内部设备安装也要遵循一定规范：重量大的设备（如UPS、电源）放在机柜下部，降低重心；发热量大的设备之间预留1U散热空间；设备面板统一朝向操作侧，便于查看和操作；所有设备通过机柜立柱固定，不得仅靠导轨承重。

3.3 综合布线规范

车内布线是总体布置中最容易出问题的环节。线缆种类多、数量大、走向复杂，如果布线混乱，不仅影响美观，更会带来信号干扰、散热不良、维护困难等一系列问题。一套规范的布线方案应满足以下要求：

线缆分类与分槽：强电线缆（220V AC）、弱电线缆（信号/数据）、射频线缆（天线馈线）必须分开走线，分别使用不同的走线槽，间距不小于100mm。射频线缆单独走屏蔽线槽，两端做好接地处理。

线缆标识与编号：每根线缆两端都要有清晰的标签，标注线缆编号、起点、终点、规格。推荐采用热缩管打印标签或专用线缆标签机打印，确保长期不脱落。线缆编号规则可参考以下模板：

# 线缆编号规则模板 # 格式：[类型]-[系统]-[序号] # 类型：PWR=电源  SIG=信号  RF=射频  NET=网络 PWR-COMM-001   # 通信系统第1号电源线 SIG-VIDEO-003  # 视频系统第3号信号线 RF-SAT-001     # 卫星系统第1号射频线 NET-CTRL-002   # 控制系统第2号网线

布线工艺要求：线缆转弯处弯曲半径不小于线缆直径的10倍；走线槽内线缆填充率不超过60%，预留散热和扩容空间；线缆穿过金属隔板时加装护线圈，防止割破绝缘层；所有接插件采用航空插头或工业级连接器，确保振动环境下连接可靠。

四、关键分系统设计详解

4.1 通信分系统设计

通信分系统是应急指挥车的核心能力所在。设计时必须遵循"多链路冗余、自动切换"的原则，确保在任何极端条件下至少保持一条通信链路畅通。典型的通信分系统架构如下：

# 通信分系统架构（简化拓扑） # # 卫星链路 ←→ 卫星调制解调器 ←┐ # 4G/5G链路 ←→ 工业级路由器 ←─┤ # 超短波链路 ←→ 超短波电台 ←───┼──→ 核心交换机 ←→ 指挥终端 # 短波链路 ←→ 短波电台 ←───────┤ # 有线接入 ←→ 光端机/ONU ←─────┘ # # 关键设备：多链路聚合路由器（自动选路+带宽叠加）

卫星通信作为远距离主链路，通常选用Ku频段0.8m静中通天线，传输速率上行2Mbps/下行4Mbps，可满足视频会议和数据传输需求。4G/5G作为近距补充链路，采用多卡聚合路由器，可同时插入4~8张SIM卡，实现带宽叠加和运营商级冗余。超短波电台用于现场小分队通信，通信距离视距5~10km。短波电台作为远距离保底手段，通信距离可达数百公里，但速率较低，主要用于传输语音和短报文。

4.2 视频会议分系统设计

视频会议分系统实现现场与后方指挥中心的可视化指挥调度。系统核心包括视频会议终端、显示设备、摄像设备、音频设备和矩阵切换器。

显示系统配置方案：

● 主显示屏：86寸4K液晶电视或2×2 LED拼接屏，安装在指挥区正前方墙面

● 辅助显示：各操作席位配备24~27寸显示器，用于本地操作和数据查看

● 信号源：摄像头、无人机图传、电脑、视频会议终端、监控画面等多路输入

● 切换控制：通过矩阵切换器或分布式控制系统，实现任意信号源到任意显示屏的切换

音频系统设计要点：采用全向麦克风+定向麦克风组合，确保会议室内各位置拾音均匀；配备回声消除器（AEC），解决视频会议中的回声问题；音响系统采用吸顶喇叭或壁挂音箱，均匀覆盖指挥区；行车时自动切换为头戴式耳机模式，避免行车噪音干扰。

4.3 照明与避雷分系统

升降照明系统是夜间应急作业的重要保障。典型配置为4×500W LED升降照明灯，安装在8米升降桅杆顶部，照明覆盖半径不小于50米，照度不低于50lux。升降桅杆采用气动或电动驱动，升起时间不超过2分钟，可360°旋转和俯仰调节。

避雷系统是车顶有高大设备的指挥车必须考虑的安全设计。升降桅杆升起后高度可达8~15米，在野外环境下存在雷击风险。避雷设计要点如下：

● 升降桅杆顶端安装避雷针，采用提前放电式避雷针，保护角≥45°

● 避雷针通过专用接地引下线连接至车辆底盘，引下线截面积不小于16mm²

● 车辆停放时通过接地钎将车体接地，接地电阻不大于10Ω

● 通信设备输入端加装浪涌保护器（SPD），防止感应雷损坏设备

● 电源系统配备防雷插座和电源防雷器，分级防护

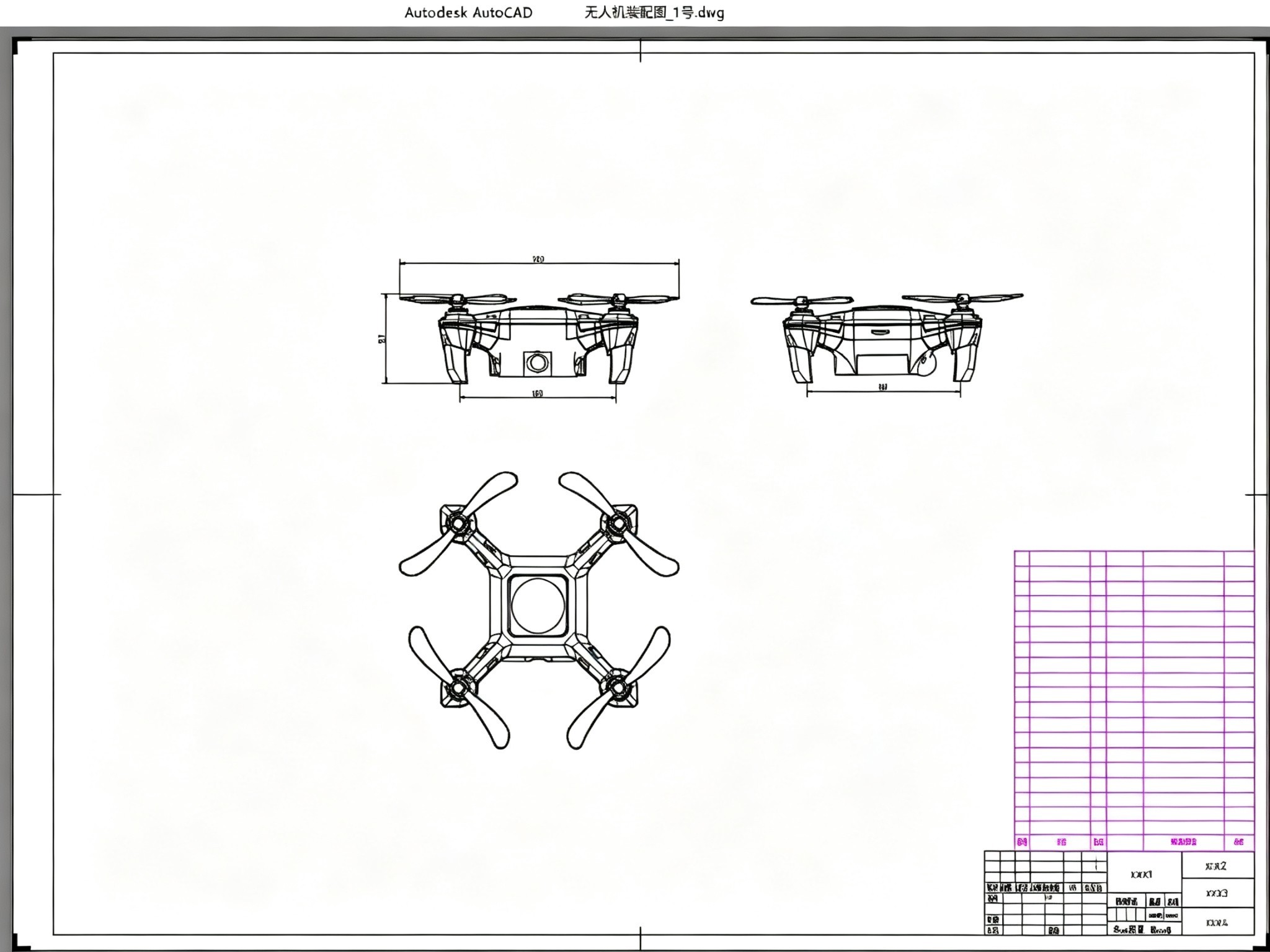

4.4 无人机系统集成

无人机是现代智能应急指挥车的"空中眼睛"，可快速获取灾害现场的全局视角。车载无人机系统的集成设计有几个关键技术点：

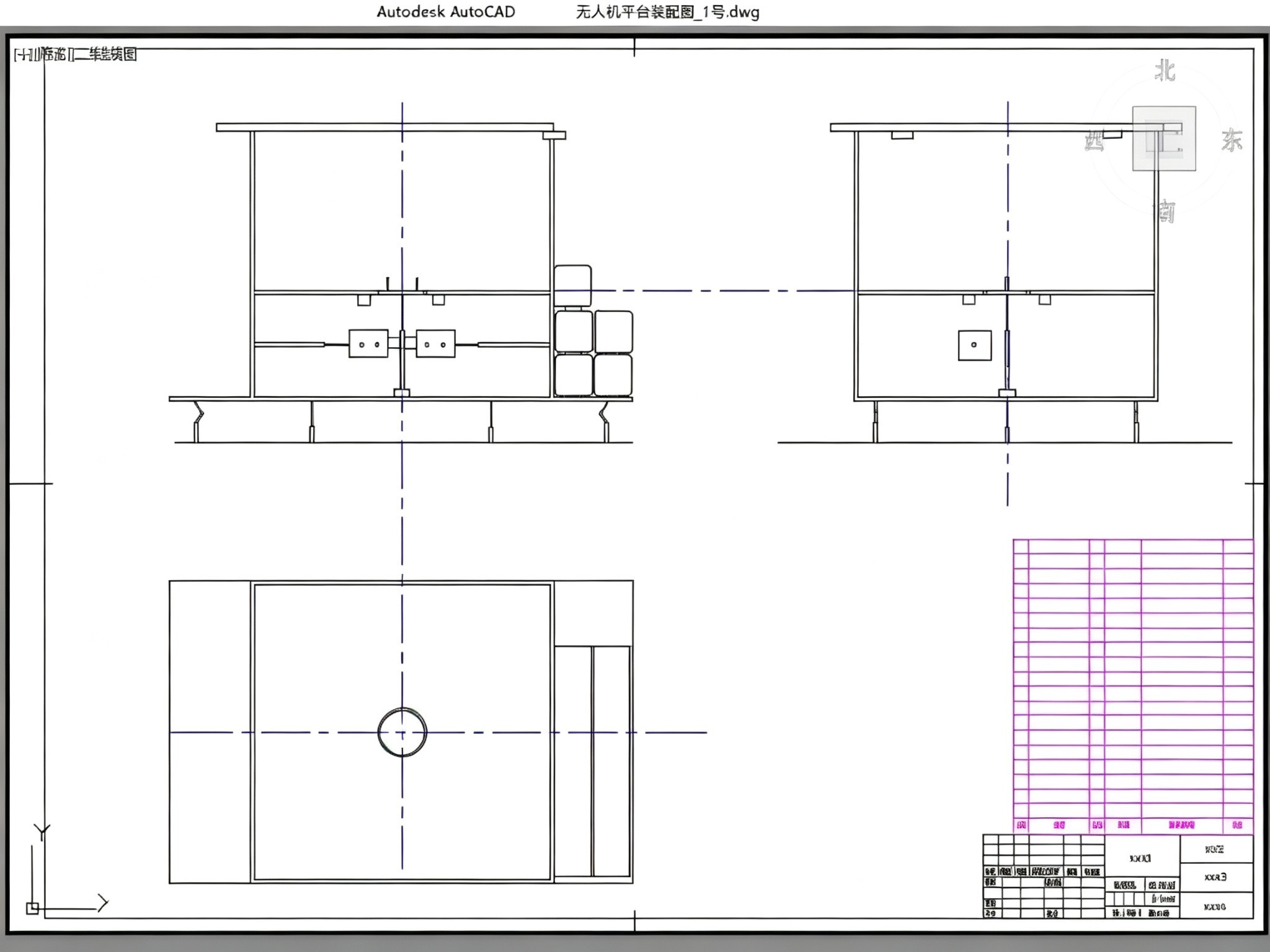

起降平台设计：车顶设置专用无人机起降平台，平台尺寸不小于1000×1000mm，表面铺设防滑减震垫。平台四周设置可折叠护栏，飞行时放倒，行驶时竖起保护无人机。平台下方设机库，无人机平时收纳在机库内，防雨防尘。

数据链路集成：无人机地面站安装在指挥区操作席位，通过车载以太网接入车内局域网。无人机图传画面可在指挥大屏上显示，也可通过卫星链路回传后方指挥中心。数据链天线通常安装在升降桅杆上，提升通信距离。

自动起降技术：高端配置可支持无人机自动归巢起降，通过RTK定位实现厘米级精准降落。起降平台配备视觉信标，辅助无人机精准定位。整套系统支持一键起飞、自动巡航、一键返航，降低操作人员门槛。

五、通过性与载荷校核计算

5.1 轴荷分配计算

整车改装后，设备重量会改变原车的轴荷分布。轴荷分配是否合理，直接影响车辆的行驶稳定性、制动性能和轮胎寿命。设计阶段必须进行轴荷校核计算。

轴荷计算的基本方法是力矩平衡法。将整车简化为一个刚体，以某一轴为支点，所有设备和部件的重量对支点取矩，通过力矩平衡求解各轴载荷。计算公式如下：

# 轴荷分配计算公式 # 设：G = 整车总重量，L = 轴距 #     a = 质心到前轴距离，b = 质心到后轴距离 (a + b = L) # # 前轴载荷 F1 = G × b / L # 后轴载荷 F2 = G × a / L # # 质心位置 a = Σ(Wi × ai) / G # 其中 Wi 为各部件重量，ai 为各部件到前轴的距离 # 示例计算（单位：kg, mm） # 底盘整备质量: 3500 kg, 质心距前轴 1800 mm # 厢体及内饰: 1200 kg, 质心距前轴 2500 mm # 设备总重: 1800 kg, 质心距前轴 2800 mm # 人员及备品: 700 kg, 质心距前轴 2400 mm # 总重 G = 3500+1200+1800+700 = 7200 kg # 轴距 L = 3800 mm # # Σ(Wi×ai) = 3500×1800 + 1200×2500 + 1800×2800 + 700×2400 #           = 6,300,000 + 3,000,000 + 5,040,000 + 1,680,000 #           = 16,020,000 kg·mm # # a = 16,020,000 / 7200 = 2225 mm # F1 = 7200 × (3800-2225) / 3800 = 7200 × 1575 / 3800 = 2984 kg # F2 = 7200 × 2225 / 3800 = 4216 kg # # 前轴载荷比 = 2984/7200 = 41.4% # 后轴载荷比 = 4216/7200 = 58.6% # （理想范围：前轴30%~40%，后轴60%~70%，后驱车辆）

校核标准：改装后的轴荷分配应在原车允许范围内，单轴载荷不超过额定轴荷的95%。如果后轴过载，可通过将较重设备前移或选用更大吨位底盘来解决。一般来说，后驱车辆后轴载荷占比55%~65%较为合理，既保证驱动力，又不会过载。

5.2 通过性参数校核

应急指挥车经常需要进入非铺装路面的灾害现场，通过性参数必须满足要求。主要校核以下参数：

参数名称	定义	中型指挥车参考值	校核要点
最小离地间隙	车辆最低点到地面的距离	≥200 mm	车底设备、油箱、备胎不低于底盘
接近角	前轮前突出点的切线与地面夹角	≥20°	前保险杠、牌照架不影响接近角
离去角	后轮后突出点的切线与地面夹角	≥15°	车尾设备、登车梯不超出后悬范围
纵向通过角	前后轮与车底最低点的夹角	≥12°	车底中部设备高度控制
最小转弯直径	车辆转弯的最小直径	≤16 m	加长厢体后需重新校核
最大侧倾稳定角	车辆不侧翻的最大倾角	≥35°	车顶设备增加重心高度的影响

车顶设备会提高整车重心高度，降低侧倾稳定性。侧倾稳定角的计算公式为：侧倾稳定角 = arctan(轮距 / (2 × 质心高度))。设计时应控制车顶设备总重量，必要时通过降低车内设备安装高度来补偿重心升高。

六、安全性设计要点

6.1 电气安全设计

指挥车内集成了大量电子设备和供电系统，电气安全是重中之重。设计时应从以下几个方面保障电气安全：

● 漏电保护：总配电箱和各分回路均安装漏电保护器，动作电流30mA，动作时间0.1s

● 接地保护：设备金属外壳、机柜、车体等可靠接地，接地电阻不大于4Ω

● 过流保护：各分回路设置独立断路器，分级保护，故障时只跳故障回路

● 绝缘监测：配备绝缘监测仪，实时监测供电系统对地绝缘电阻

● 防火措施：配电箱内设置温度传感器和烟雾报警器，配备自动灭火装置

6.2 结构安全设计

厢体结构强度直接关系到人员安全和设备安全。应急指挥车的厢体通常采用钢骨架+蒙皮结构或铝型材+复合板结构。结构设计要点：

● 骨架采用矩形钢管焊接或铝型材拼装，整体刚度满足振动和冲击要求

● 车顶设备安装座直接焊接在骨架主梁上，不得仅固定在蒙皮上

● 厢体与底盘连接采用U型螺栓+副梁方式，连接点不少于8处

● 车门设置应急逃生锁，车内可一键解锁，确保紧急情况下人员快速撤离

● 车窗采用钢化玻璃或防弹玻璃，根据防护等级要求选用

七、设计经验与常见问题总结

7.1 设计阶段常见坑点

在课程设计和竞赛实践中，总结出几个容易踩坑的环节，提前注意可以避免大量返工：

坑点一：空间预估不足。新手常犯的错误是只算设备体积，不算操作空间和维护空间。设备机柜后面必须预留至少400mm的维护空间，侧面预留300mm的操作空间。座椅之间的通道宽度不能只按人体宽度算，还要考虑人员走动时携带物品的情况。建议在正式出图前，用1:1纸板模型在地面上摆一遍，直观感受空间是否够用。

坑点二：散热考虑不周。车内电子设备密集，发热量相当可观。如果散热设计不到位，夏天车内温度会高到设备宕机。散热设计要算热负荷：所有设备的功率加起来乘以散热系数（通常取0.8），再加上人员散热和太阳辐射，得出总热负荷，然后据此选择空调功率。空调制冷量通常按每平方米200~300W估算，设备密集区还要加大裕量。

坑点三：线缆长度余量不够。很多人按最短路径计算线缆长度，结果实际安装时发现不够。正确做法是在计算长度基础上增加20%~30%的余量，特别是车顶到车内的垂直走线，要考虑升降杆升起后的最大长度。宁可线缆长一点盘起来，也不要短了接不上。

坑点四：忽略振动影响。车辆行驶中的振动比想象中剧烈得多。如果设备只是简单放在机柜里，跑几次烂路就可能松动甚至损坏。所有设备必须用螺丝牢固固定，硬盘类设备要额外加装减震垫，接插件要带锁紧机构。设计完成后最好做振动试验验证。

7.2 调试阶段常见问题

整车装配完成后，调试阶段也会遇到各种问题。以下是几个高频问题及解决方案：

问题一：通信设备相互干扰。表现为某个电台工作时，另一个设备出现噪声或数据丢包。解决方案：首先检查天线间距是否足够，同频段天线间距不小于波长的1/2；其次检查线缆是否屏蔽良好，射频线缆必须用同轴电缆，两端接地；最后可在受干扰设备输入端加装滤波器。

问题二：UPS切换时间过长。表现为市电中断时，部分设备因UPS切换延迟而重启。解决方案：选择在线式UPS，切换时间为零；关键设备（如服务器、交换机）单独配置UPS，避免大负载启动时的压降影响；检查电池容量是否满足后备时间要求。

问题三：升降杆升起后晃动大。表现为升降杆升到最高处后，风一吹就明显晃动，影响摄像头画面稳定性。解决方案：检查升降杆锁紧机构是否锁紧到位；增加拉纤固定，升起后用三根拉纤呈120°分布固定；选型时选择刚性更好的多节同步伸缩桅杆。

7.3 可直接套用的设计检查清单

为了确保设计质量，建议在方案评审阶段对照以下检查清单逐项确认：

检查类别	检查项	是否满足	备注
整车参数	总质量不超过底盘额定总质量	□	含人员、设备、油料
整车参数	轴荷分配在允许范围内	□	单轴不超额定值
整车参数	外形尺寸符合道路通行要求	□	长/宽/高/限高
通过性	最小离地间隙≥200mm	□	车底最低点
通过性	接近角/离去角满足要求	□
车内布置	通道宽度≥500mm	□	主通道
车内布置	设备维护空间≥400mm	□	机柜后方
车内布置	座椅间距≥900mm	□	腿部空间
电气安全	漏电保护配置完整	□	总闸+分回路
电气安全	接地电阻≤4Ω	□
电磁兼容	天线间距满足要求	□	同频段≥λ/2
电磁兼容	强弱电分开走线	□	间距≥100mm
散热	空调制冷量满足热负荷	□	留20%裕量
散热	设备间预留散热空间	□	发热设备间留1U
结构安全	车顶设备固定在骨架上	□	不得仅固定蒙皮
结构安全	机柜减震器选型正确	□	载荷+频率匹配

八、结语

智能应急指挥车的总体布置设计是一项典型的系统工程，涉及车辆工程、电子工程、通信工程、人机工程等多个学科的交叉融合。设计的核心在于"平衡"——在有限的空间和重量约束下，平衡功能集成度与操作便利性，平衡设备性能与行驶安全，平衡建设成本与使用效益。

对于课程设计或毕设来说，重点不在于堆砌多少先进设备，而在于建立系统工程的思维方式：从需求分析出发，通过指标分解、方案比选、详细设计、校核验证的完整流程，最终交付一个逻辑自洽、参数合理、可落地的设计方案。本文提供的参数模板、计算公式和检查清单，可以作为设计的基础框架，在此基础上根据具体需求进行调整和深化。

随着5G、AI、无人机等技术的发展，应急指挥车的智能化水平还在不断提升。未来的指挥车将具备更强的自主感知、智能决策和无人协同能力，成为真正的"移动智慧指挥中心"。对于车辆工程和通信工程方向的同学来说，这是一个充满机遇的研究方向，值得深入探索。
