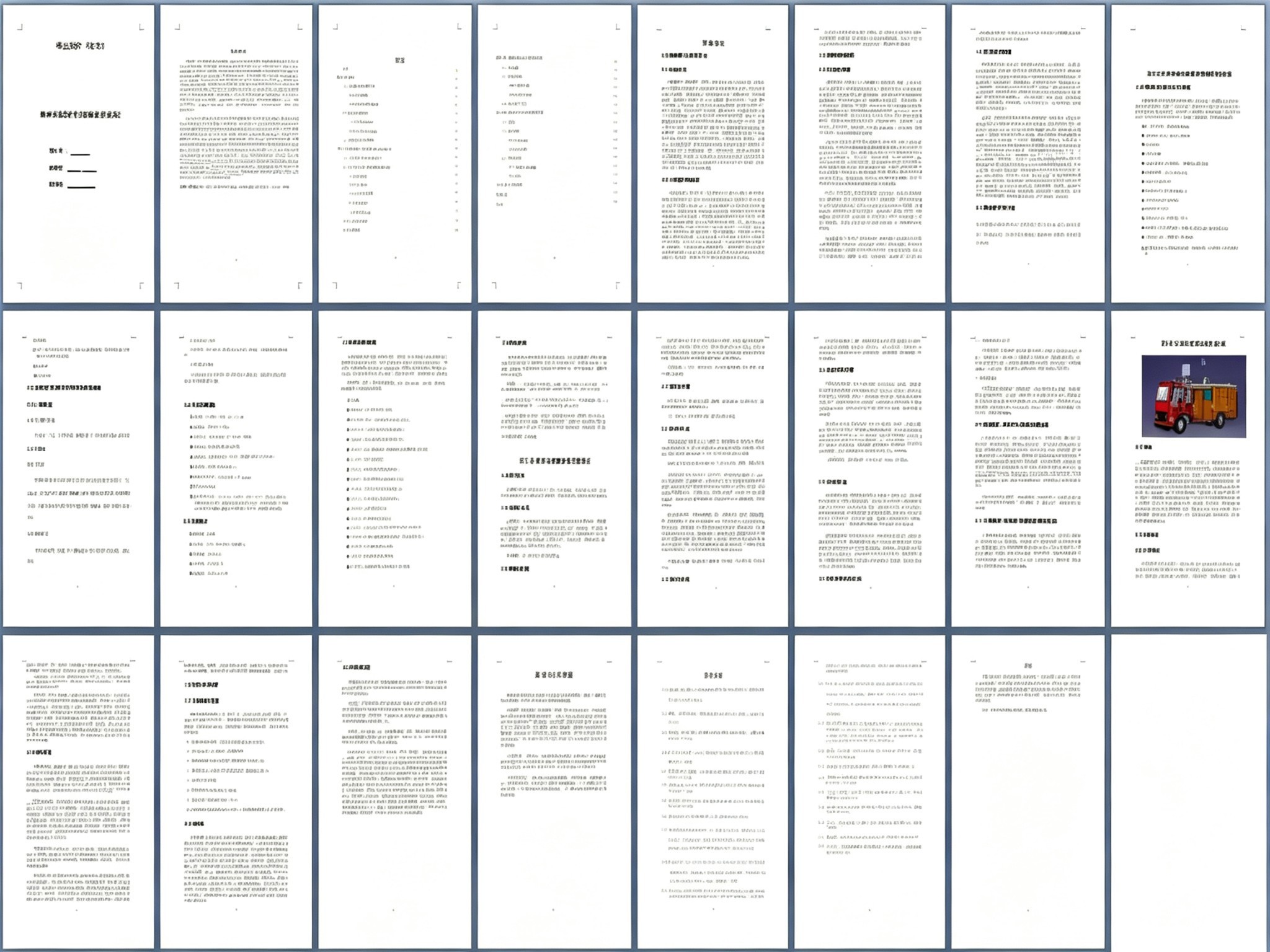

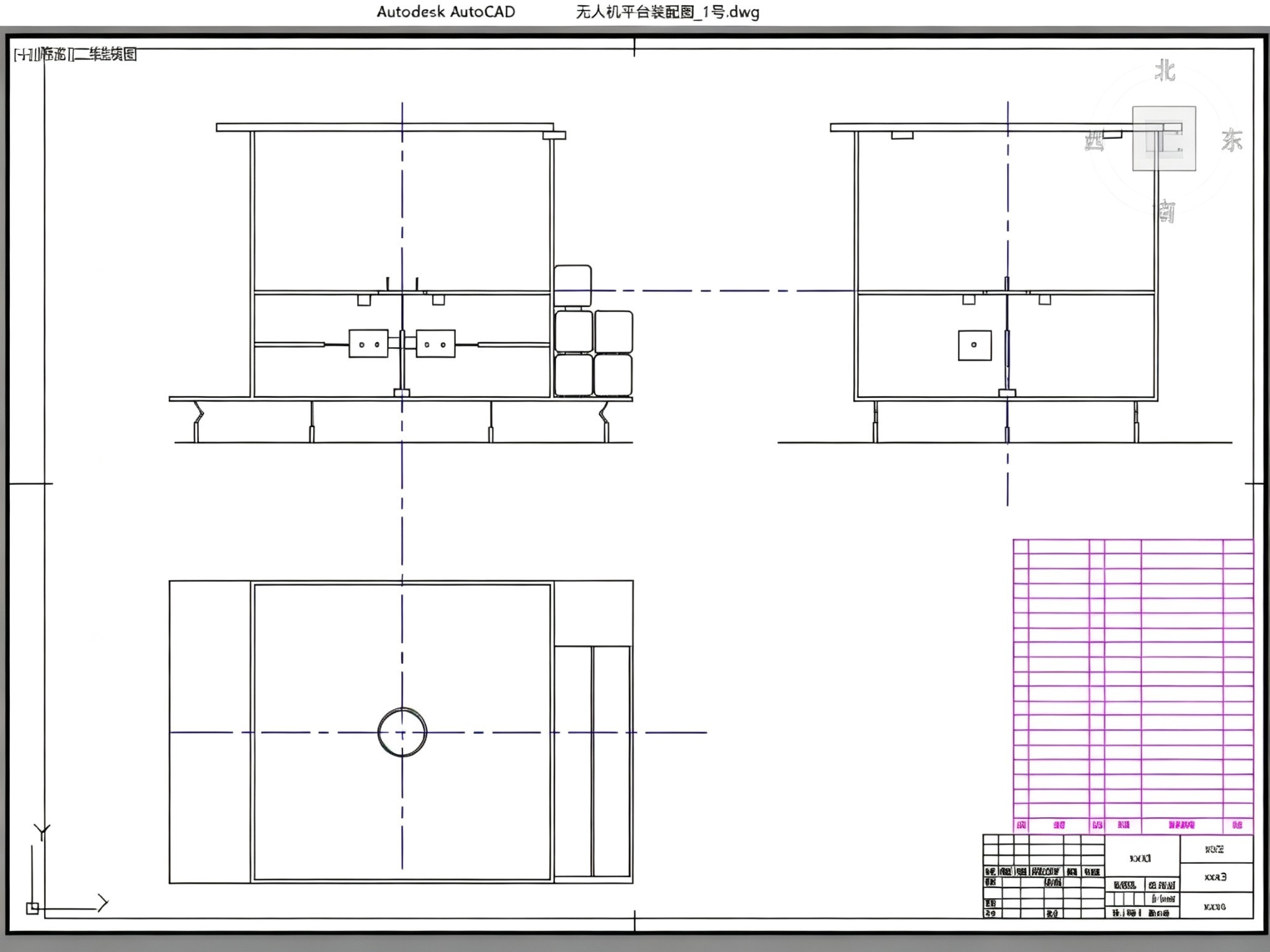

智能应急指挥车总体布置设计 资料整理与内容导读 车辆工程 | 毕业设计 | CATIA建模 | CAD工程图 | 系统集成 一、资料概览 本资料是一套完整的智能应急指挥车总体布置设计方案，涵盖从需求分析、方案论证到详细设计的全流程成果。设计以中型卡车底盘为基础，整合了通信指挥、视频会议、态势感知、照明供电等八大功能分系统，完成了整车总布置、无人机机库平台、设备集成等核心部件的详细设计。 全套资料包含论文说明书、CAD工程图、CATIA三维模型、任务书、开题报告、外文翻译等完整交付物，适合车辆工程、机械设计等专业作为毕业设计、课程设计的参考模板，也可供相关工程技术人员进行方案设计时借鉴。 表1-1 资料基本信息一览 二、资料包完整清单 资料包内容完整，覆盖了毕业设计从立项到答辩所需的全部材料，具体清单如下： 2.1 文档类资料 表2-1 文档类资料清单 | | | | | 全文约14300字，5章正文+摘要+参考文献+致谢 | | | | | | | | | |

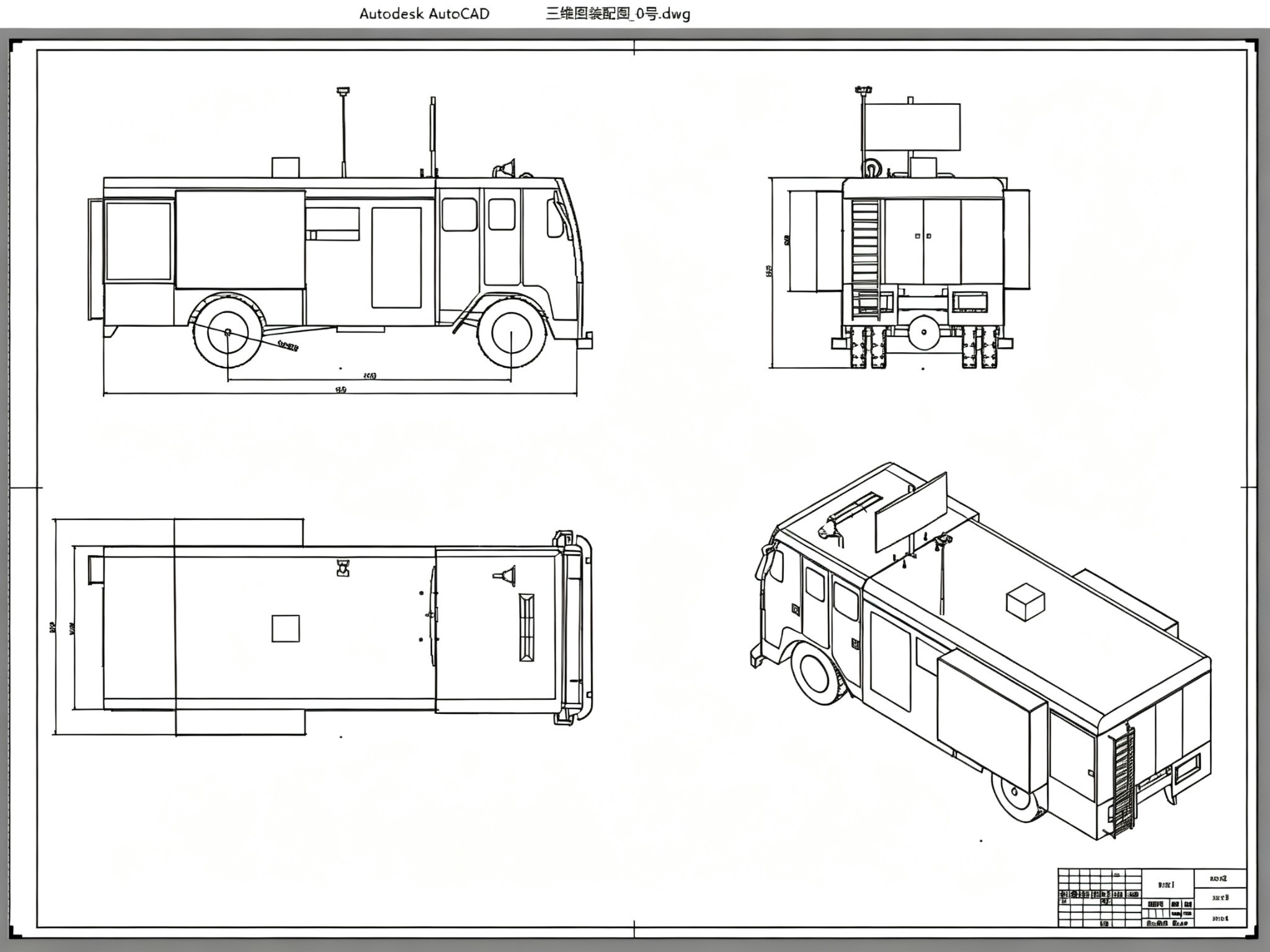

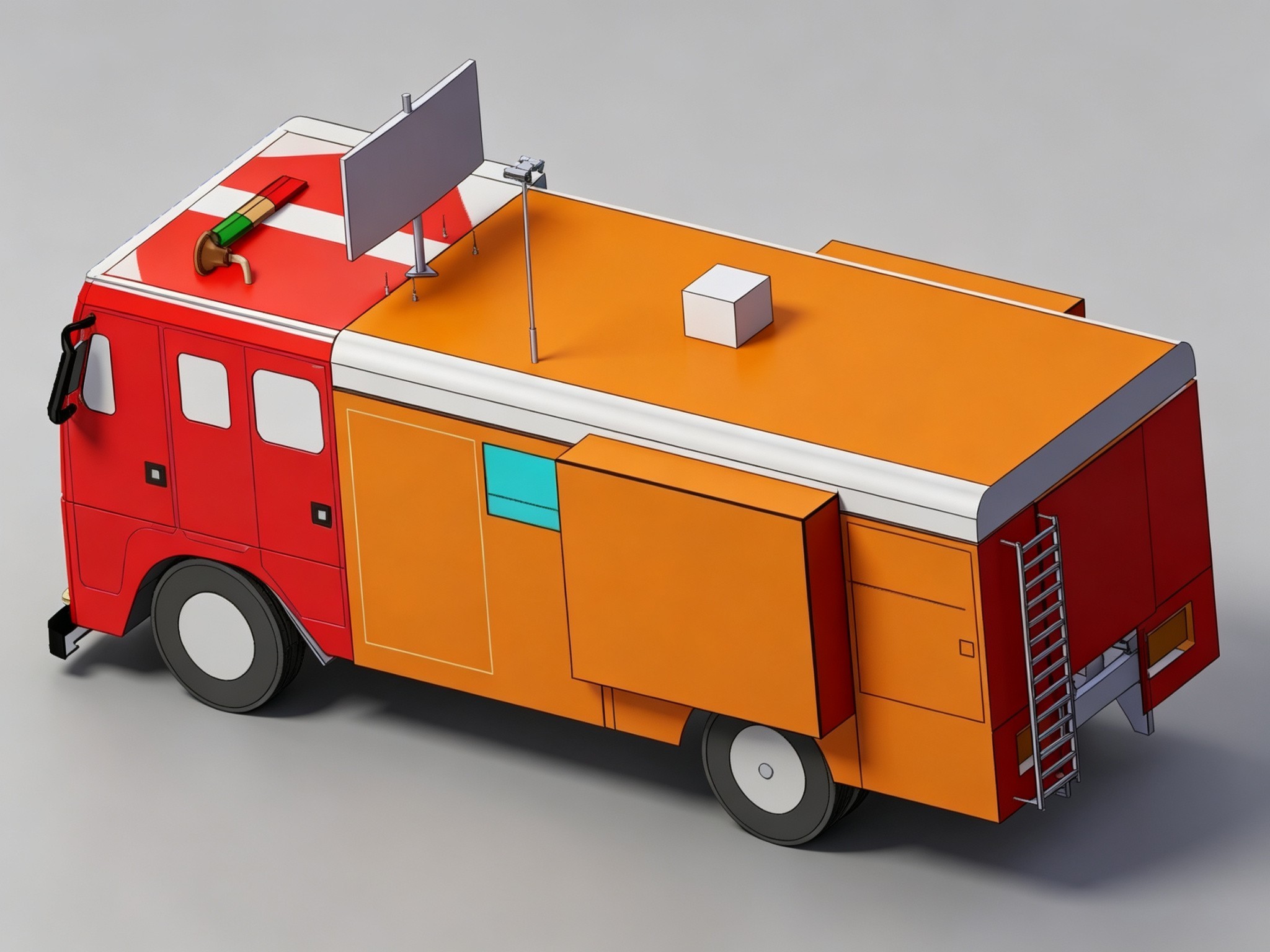

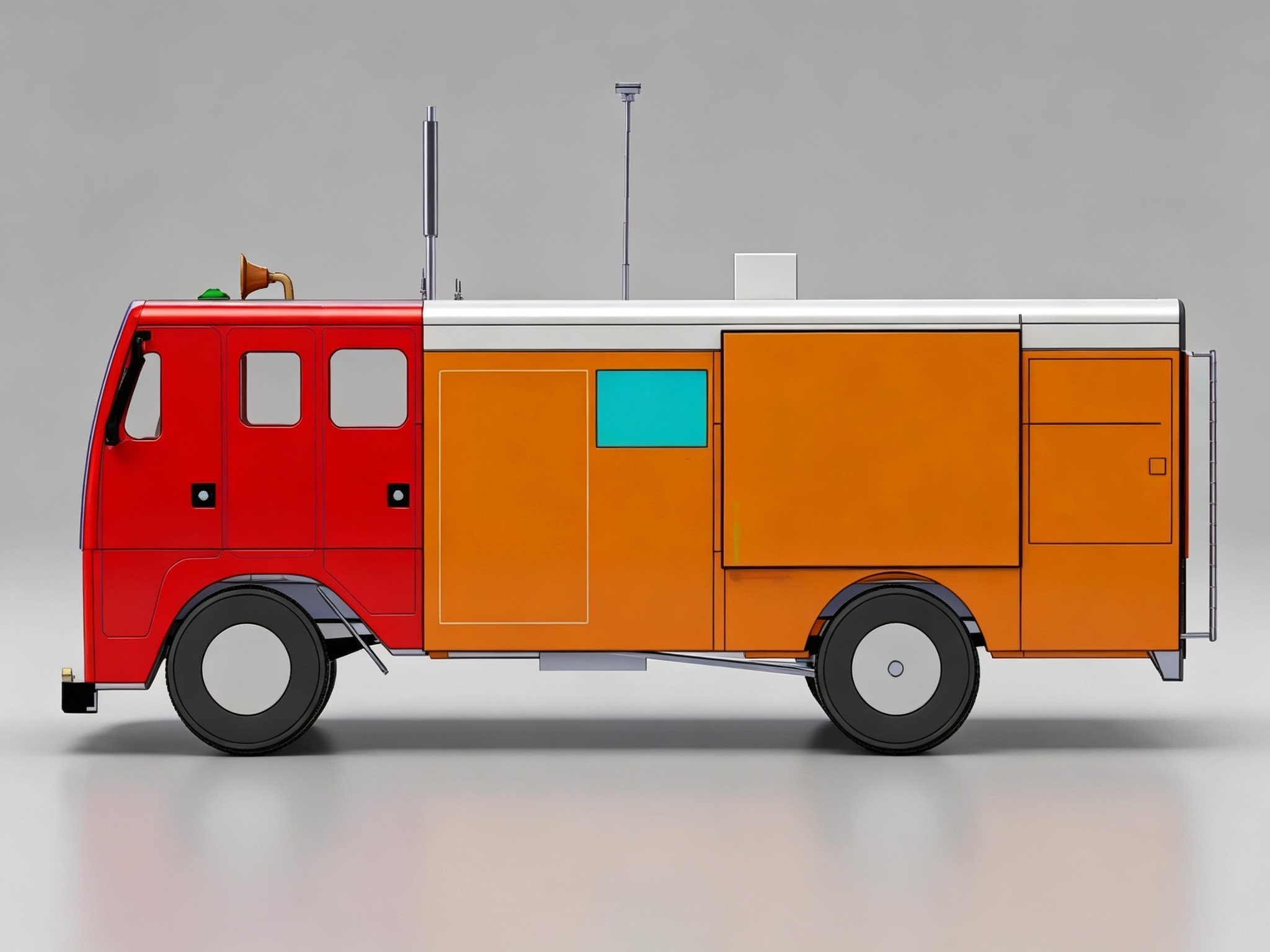

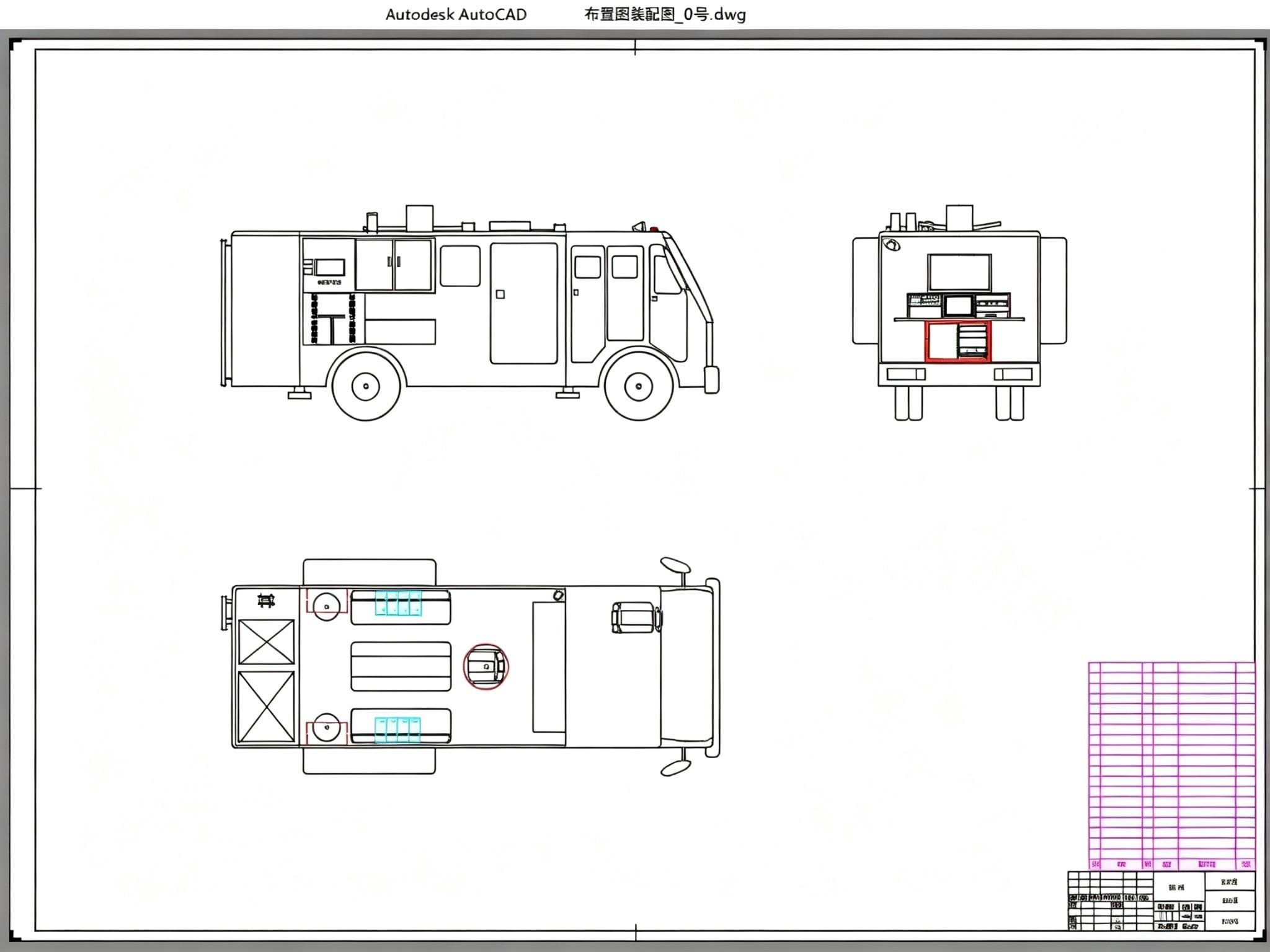

2.2 图纸类资料 表2-2 CAD工程图纸清单 2.3 三维模型类资料 表2-3 CATIA三维模型清单 【资料完整度提示】 ▸ 论文 + 图纸 + 三维模型 + 任务书 + 开题 + 翻译，六大件齐全，可直接作为毕设参考 ▸ CAD图纸均为.dwg格式，AutoCAD 2010及以上版本可直接打开编辑 ▸ CATIA模型为V5版本，含参数化特征，可修改尺寸和结构 三、核心设计内容解读 3.1 设计思路与技术路线 本设计采用"需求驱动、系统集成、模块化布置"的总体技术路线。首先通过调研应急指挥业务流程，梳理出指挥车的功能需求清单和技术指标体系；然后进行方案论证，确定底盘选型、车厢形式、系统架构等总体方案；最后开展详细设计，完成总布置、结构设计、设备选型等工作。 设计的核心难点在于：在有限的车厢空间内集成大量电子设备，同时保证车辆行驶性能、设备运行可靠性和人员操作舒适性。设计通过合理的功能分区、优化的设备布局和完善的环境保障系统，较好地解决了这一矛盾。 3.2 八大功能分系统 整车系统由八大功能分系统组成，各系统既独立运行又协同工作： ● 车辆底盘与改装分系统：载车底盘、方舱车厢、设备安装结构件 ● 通信分系统：卫星通信 + 4G/5G + 超短波 + 自组网，多链路冗余 ● 视频会议分系统：高清视频会议终端、会议摄像机、显示设备 ● 指挥调度分系统：调度台、录音录像、综合指挥平台 ● 态势感知分系统：车顶云台、无人机系统、雷达、气象站 ● 照明分系统：升降照明杆、车内工作照明、应急照明 ● 供配电分系统：市电 + 发电机 + UPS三级供电保障 ● 避雷与接地分系统：接闪器、浪涌保护、接地装置 3.3 总布置方案要点 总布置采用"前驾驶-中指挥会议-后设备"的纵向分区布局，车顶集中布置外部设备。 车外布局要点 ● 车顶从前到后：空调室外机 → 升降照明杆 → 卫星天线 → 无人机机库 ● 车身两侧：外部接口面板、设备舱门、工具箱 ● 对称布置原则：左右重量均衡，避免偏载影响行驶稳定性 ● 高度控制：行驶状态整车高度≤3.5m，满足限高要求 车内布局要点 表3-1 车内功能分区 3.4 关键性能参数 表3-2 关键性能参数汇总 四、图纸与模型说明 4.1 CAD图纸说明 全套CAD图纸采用AutoCAD绘制，符合机械制图国家标准，图幅、比例、标注、标题栏均规范完整。 【图纸规范说明】 ▸ 图幅：0号图（841×1189mm）用于总装图，1号图（594×841mm）用于部件装配图 ▸ 比例：总布置图1:50，部件装配图1:20或1:10，零件图按需调整 ▸ 图层：按轮廓线、中心线、标注、文字等分层管理，便于编辑 ▸ 标题栏：含图纸名称、比例、材料、设计/审核/批准等完整信息 重点图纸解读：三维图装配图_0号 这是整车的核心总装图，包含四个视图：主视图（左侧）、左视图（右上）、俯视图（左下）、轴测图（右下）。通过多视图表达，可以全面了解整车的外形特征和设备布局。 ● 主视图：展示车辆侧面轮廓、车门位置、车窗分布、车顶设备高度 ● 左视图：展示车辆后部结构、尾门、爬梯、后设备舱 ● 俯视图：展示车顶设备的平面布局、天线位置、照明杆位置 ● 轴测图：三维立体效果，直观展示整车形态 重点图纸解读：无人机平台装配图 车顶无人机机库平台是本设计的创新点之一，实现了无人机的车载起降和存储功能。图纸详细表达了平台结构、起降坪、导向装置、固定机构等。 ● 平台尺寸：约1200×1200mm，满足小型四旋翼无人机起降需求 ● 机库盖：电动开合，行驶时保护无人机，作业时打开 ● 固定装置：飞行时锁紧无人机，防止车辆行驶中晃动损坏 ● 升降机构：可选配升降平台，便于无人机起飞降落 4.2 CATIA三维模型说明 CATIA三维模型采用自顶向下的参数化建模方法，骨架驱动整体布局，零部件关联设计。模型结构清晰，特征完整，可直接用于工程分析和后续详细设计。 【模型使用建议】 ▸ 先打开CATProduct总装文件，查看整车装配结构 ▸ 利用DMU空间分析功能检查干涉情况，验证布置合理性 ▸ 可修改骨架参数快速调整布局方案，进行方案对比 ▸ 可直接生成工程图，减少二维绘图工作量 file:///C:/Users/ADMINI~1/AppData/Local/Temp/ksohtml21004/wps3.png 图4-1 车顶搭载无人机平台的指挥车参考 五、适用人群与使用建议 5.1 适用人群 表5-1 适用人群及使用场景 5.2 高效使用建议 为了充分发挥这套资料的参考价值，建议按以下路径使用： 第一步：整体把握（1-2小时） ● 先通读论文摘要和目录，了解设计全貌和章节结构 ● 打开CATIA总装模型，旋转查看整车三维形态，建立空间概念 ● 浏览CAD总布置图，对整体布局有直观认识 第二步：深入学习（3-5天） ● 按章节精读论文，重点理解需求分析和方案论证部分 ● 对照三维模型学习总布置设计，理解各设备位置选择的考量 ● 研究图纸标注和技术要求，学习工程图规范表达 ● 梳理参数计算过程，掌握性能校核的方法和公式 第三步：借鉴应用（根据自身课题） ● 参考论文结构组织自己的设计文档框架 ● 借鉴系统架构和设备选型思路，结合自身需求调整 ● 学习CATIA建模方法和CAD图纸规范，提升设计表达能力 ● 参考任务书和开题报告格式，规范自己的文档 【避坑指南】 ▸ 不要直接照搬，应急指挥车设计需结合具体底盘参数和功能需求调整 ▸ 轴荷计算务必复核，改装后重量分布变化大，影响行驶安全 ▸ 车顶设备注意风阻和重心高度，高速行驶稳定性要重点校核 ▸ 电磁兼容不可忽视，大功率发射设备和敏感设备要做好隔离 ▸ 线缆走线要预留维护空间，全塞满后期检修会很痛苦 六、拓展与提升方向 本资料提供了一个基础的应急指挥车设计方案，在此基础上可以从以下方向进行拓展和深化，形成更有创新性的设计成果： 6.1 技术升级方向 表6-1 技术拓展方向 6.2 设计深化方向 ● 人机工程优化：利用Jack/Delmia等软件进行人机工效分析，优化操作界面和座椅布局 ● 结构强度分析：利用ANSYS/Abaqus对关键结构件进行有限元分析，验证强度刚度 ● 热管理仿真：利用Flotherm/Icepak对设备舱热环境进行仿真，优化空调和散热设计 ● 电磁兼容仿真：利用CST/HFSS进行电磁仿真，优化天线布局和屏蔽设计 ● 振动噪声分析：对整车NVH性能进行分析，优化减震和隔音方案 6.3 软件技能提升 通过这套资料的学习，可以同步提升以下软件技能： ● CATIA：草图设计、零件建模、装配设计、工程图生成、DMU运动仿真 ● AutoCAD：二维绘图、标注规范、图层管理、块属性、图纸集 ● 拓展学习：ANSYS有限元分析、Adams动力学仿真、Plant Simulation物流仿真 七、常见问题 FAQ Q1：这套资料适合什么程度的学生使用？ 适合本科高年级学生使用，尤其是正在做毕业设计或课程设计的车辆工程、机械设计专业学生。有一定CATIA和CAD基础的同学使用效果更好，零基础的同学建议先补充软件基础再深入学习。 Q2：CATIA版本兼容吗？我的是R20/R21版本能打开吗？ 模型为CATIA V5格式，R20及以上版本一般都能打开。如果遇到版本不兼容问题，可以使用"工具→实用工具→批次管理"中的向下兼容功能另存为低版本，或者用STEP/IGS中间格式转换。 Q3：图纸能直接用于生产吗？ 本设计属于总体布置方案阶段的图纸，主要用于方案表达和设计参考。实际工程应用中，还需要进行详细的结构设计、强度校核、工艺设计等工作，并经过严格的评审验证后才能用于生产制造。 Q4：可以作为毕设直接用吗？ 建议作为参考模板使用，学习其设计思路、文档结构和图纸规范，然后结合自己的课题需求进行修改和创新。完全照搬不利于能力提升，也可能存在查重风险。最好的方式是理解设计方法后，用自己的思路重新做一遍。 Q5：应急指挥车和普通改装车有什么区别？ 最大的区别在于系统集成的复杂度。应急指挥车集成了通信、指挥、感知、办公等多个系统，电子设备密度高，电磁环境复杂，对供电、散热、减震、屏蔽都有特殊要求。同时，作为应急装备，对可靠性、环境适应性的要求也远高于普通车辆。 资料获取 以上为资料核心内容的整理介绍。完整资料包包含论文说明书、4张CAD工程图、全套CATIA三维模型、任务书、开题报告、外文翻译等全部文件，是学习应急指挥车设计、参考毕设方案的优质素材。 【完整资料包包含】 ▸ �� 论文说明书（14300字，5章完整内容） ▸ �� CAD工程图4张（总布置图 + 三维图 + 无人机平台 + 无人机） ▸ �� CATIA三维模型（整车 + 零部件，参数化可编辑） ▸ �� 任务书 + 开题报告（毕设全套文档模板） ▸ �� 外文翻译（原文PDF + 中文Word） �� 获取完整资料包，立即下载 车辆工程毕设参考 | CATIA建模学习 | 系统集成设计方案 , v3 G1 h) h: {% w' j8 M
|
