某地古建筑大雄宝殿建筑设计施工图（含结构）

/ ]1 ^3 N: ~3 K' {5 n. d+ ^
* r% R: V/ B& S3 R# a. u+ h一、资料基础概况
3 {6 U! V  e) }
资料名称：古建筑大雄宝殿建筑设计施工图（含配套结构图纸）

图纸类型：仿古寺院主殿 CAD 成套施工图，建筑、结构图纸配套齐全
4 P/ P. W  `1 Y+ p2 S
3 }3 j0 Z  y' \+ f+ J- v1 F适用项目：新建寺院大雄宝殿、古寺复建翻新、仿古文旅主殿堂、道观主殿改造

构造形式：内部钢筋混凝土框架承重体系，外部完整还原传统古建外观，兼顾结构安全与古建风貌

  k, {! x9 E, v' N二、全套图纸完整组成
/ N8 h$ r% @6 Z

6 A2 n' n8 |- l5 U8 J

• 平面类图纸
  & [# t2 o# r5 ]9 N$ d  y
  大殿底层平面图：标注柱网轴线、佛台区域、人行通道、台明、月台踏步尺寸，规范礼佛动线；

  下檐屋面俯视图：标明屋面轮廓、屋脊走向、排水坡度、檐口出挑范围，区分上下檐屋面布局。

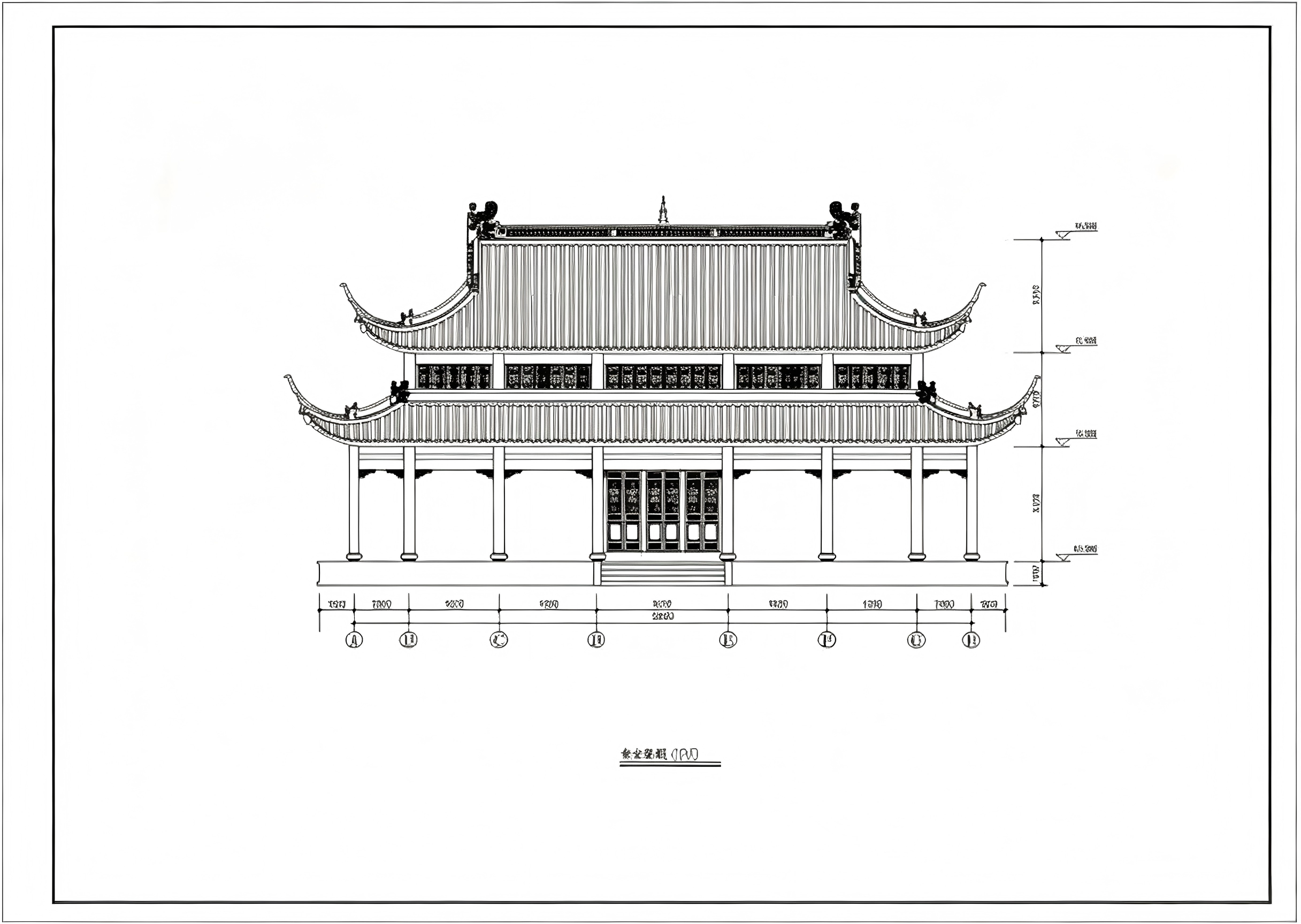

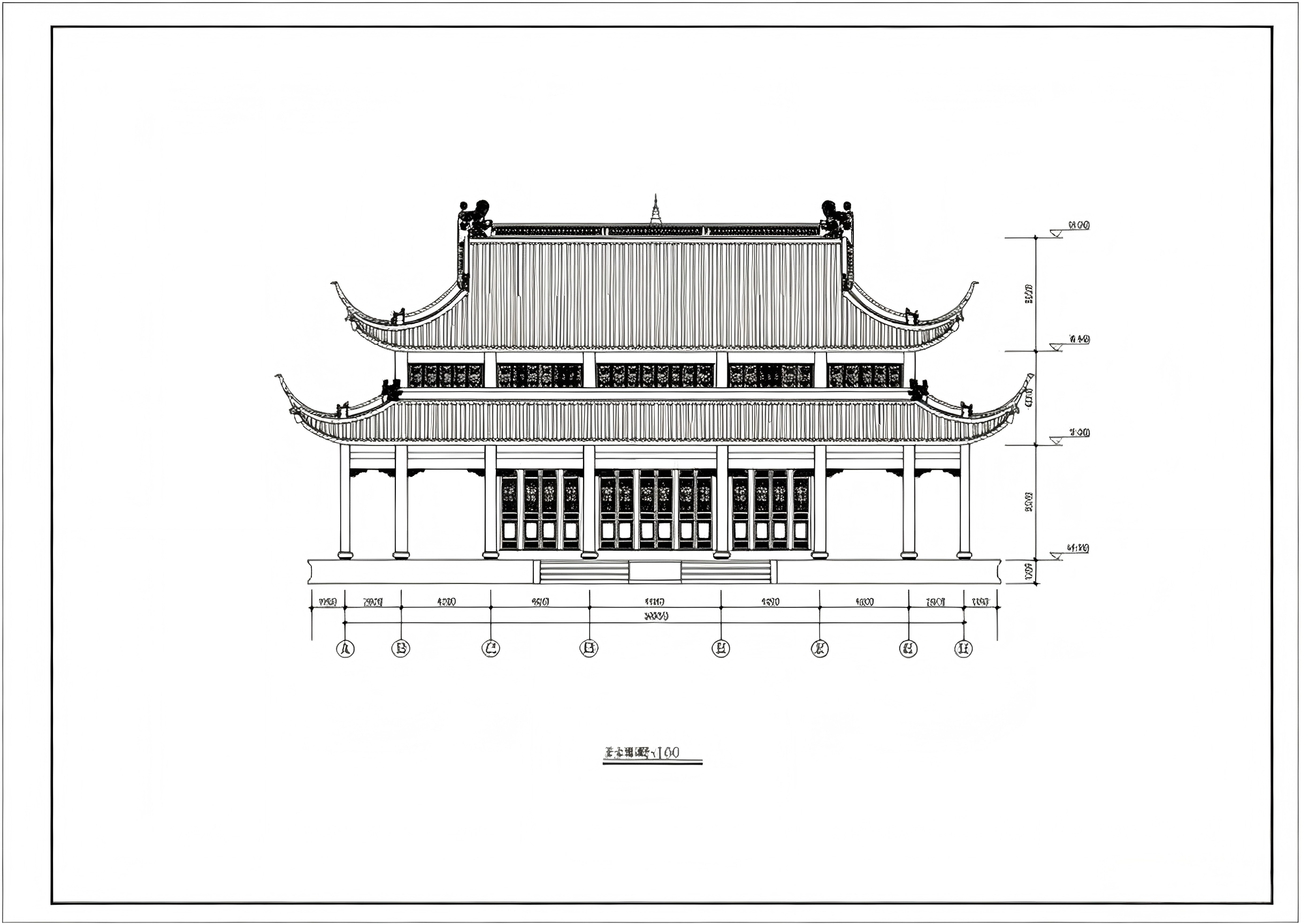

• 立面图纸

  多方位外立面施工图，完整展示重檐歇山顶、飞檐翘角、斗拱排布、脊兽、仿古门窗、台基栏杆整体尺寸，把控大殿整体外观比例。

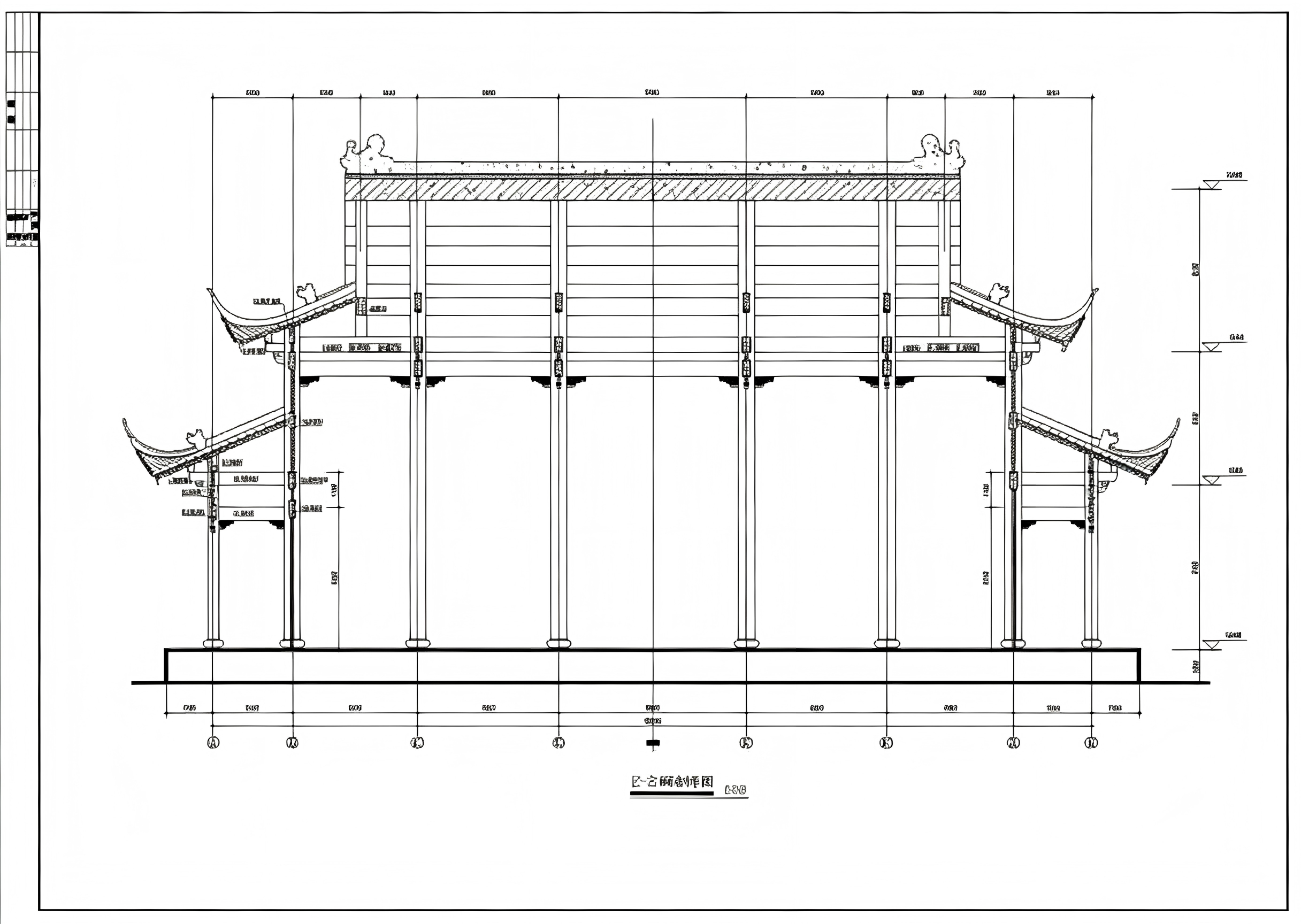

• 剖面图纸

  ! o/ u) w* s" D# U+ I. S& M  Z& P多组竖向剖切图纸，标注台明高度、殿内净空、双层檐口高差、梁柱标高、屋面分层构造，明确内部框架与仿古构件安装竖向标高。
• 细部节点详图
  . v# G4 Q! Z/ z
  , r; z& g0 h( e+ D包含斗拱安装、檐口防水、屋脊基座、须弥座台明、仿古隔扇、栏杆、瓦作、石材拼接等全套仿古施工大样，细部工艺标注完整。
• 配套结构图纸

  同步附带主体结构施工图，涵盖基础布置、梁柱配筋、坡屋面梁、挑檐加固配筋，建筑造型与受力配筋一一对应。
• 预览总图

  / L6 i$ h% [; P  D8 B, ^. f( [共 3 张预览图纸，分别对应平面布局、整体外立面、仿古细部节点，方便快速查阅图纸整体内容。


三、图纸核心优势

• 建筑与结构图纸一体化配套，无需额外补充结构图纸，可直接用于土建施工；
• 采用寺院标准重檐歇山大殿制式，开间、出檐、台明高度符合传统古建营造规制，风格庄重大气；
• 图纸覆盖从基础、主体、屋面到仿古细部全施工环节，内容完整，可按需调整开间、进深尺寸复用；
• 内外分离式设计，混凝土框架承载全部荷载，飞檐、斗拱仅作装饰，耐久度高，减少后期维护；
• 适用场景广泛，中小型新建寺院、古建修复、文旅仿古殿堂、道观主殿均可参考使用。
  % k0 M& C! h% T2 {

四、施工使用注意事项
9 _/ [& \6 T: i0 ?$ [

• 本套图纸仅作参考范本，正式施工前需结合场地地质条件、当地抗震标准复核基础、梁柱配筋参数；
• 图纸仅包含土建结构与仿古造型内容，佛像、彩绘、给排水、消防、电气等专项图纸需单独深化设计；
• 大殿属于人流密集宗教场所，施工需严格按照公共建筑消防规范调整疏散通道、增设防火配套设施；
• 重檐飞檐为高空悬挑构件，斗拱、屋面瓦件安装阶段需搭设临时支撑，主体结构达到设计强度后方可拆除。
  1 ?' J1 c( G& L7 m8 x

五、适用人群
: |% b% F1 r0 S1 n
古建设计人员、寺院改扩建项目负责人、仿古工程现场施工员、文旅规划设计师、园林景观从业者、仿古工程造价人员
