仿古建筑九龙门牌楼全套 CAD 施工图纸

一、图纸基础概况
整套资料为完整落地型仿古九龙门牌楼施工 CAD 施工图，图纸制图标准严谨，各类尺寸标注完整清晰，构件线条、轴线定位、标高数据无缺失，可直接用于现场施工放线、钢筋绑扎、模板支设、外立面造型施工，适配各类仿古文旅、宗教、乡村地标项目设计与落地使用。
整套图纸统一采用 1:100 标准制图比例，图纸分层逻辑清晰，区分平面、立面、剖面三大核心视图，无缺图、漏节点情况，DWG 源文件支持二次编辑修改，可根据项目场地长宽、通行需求、场地标高调整门洞宽度、整体高度、檐楼出挑尺寸，复用性强。
二、全套图纸细分内容详解
平面图纸（整体平面布置图）
完整标注牌楼整体轴线编号、立柱定位坐标、三门门洞平面开间尺寸、台基外轮廓范围、基础垫层投影边界、前后檐水平出挑距离。图纸清晰区分人行次门洞与主通车门洞的平面布局，明确立柱与台基、地坪的水平对位关系，是施工前期场地放线、基础开挖定位唯一基准图纸。
立面图纸（1-4 轴整体立面图、侧立面图）
包含正立面与侧立面两套视图，完整呈现九龙门整体竖向高度、九层檐楼分层高差、飞檐翘角外挑尺寸、立柱垂直收分造型、匾额预留区域、檐口仿古瓦线条轮廓。竖向标高标注从基础底部、室外地坪、立柱中段、额枋、各层檐楼直至最高主楼屋脊，外立面所有装饰构件外形、对称比例全部完整表达，作为外立面造型、彩绘、石材装饰施工验收依据。

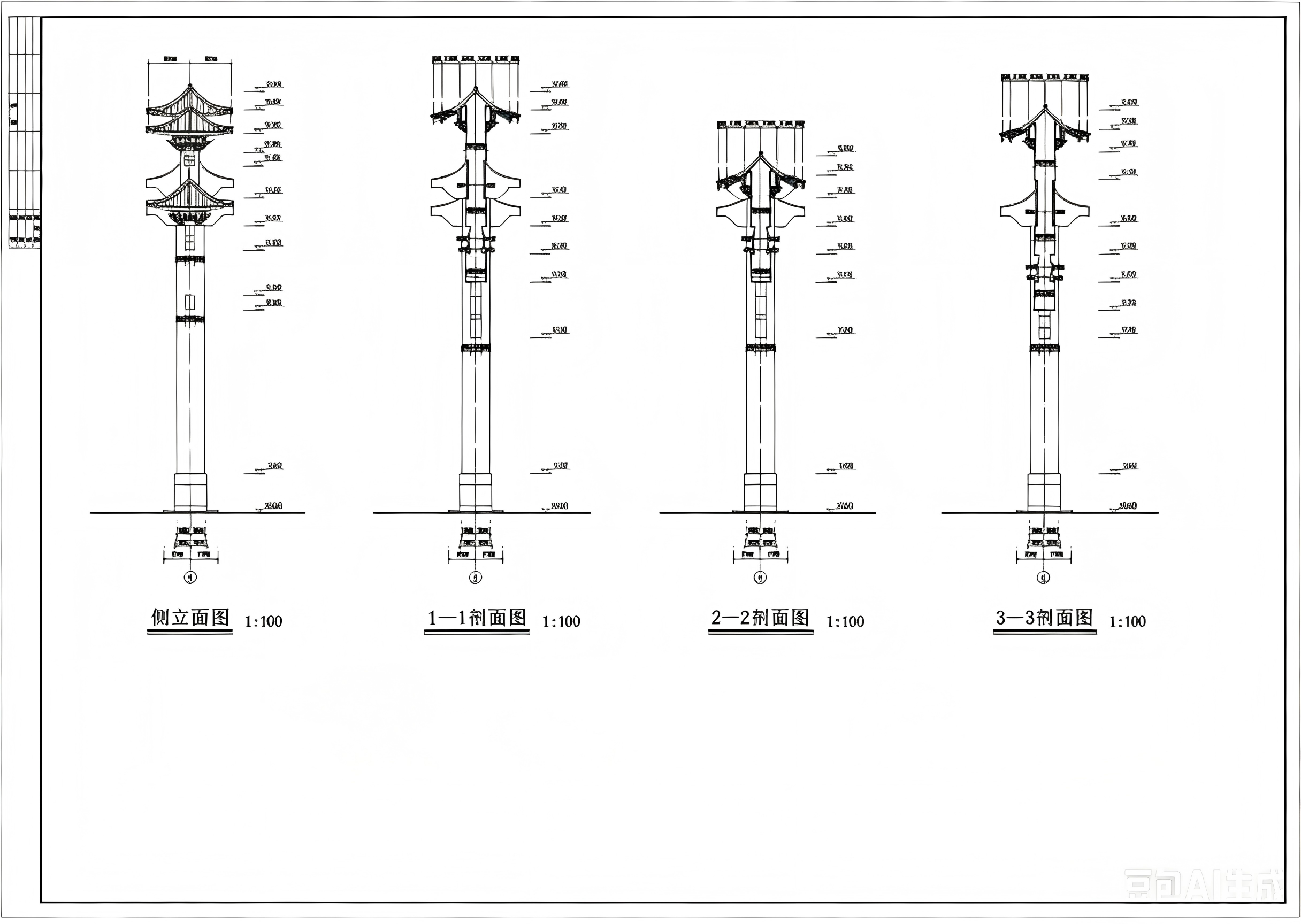

剖面图纸（1-1、2-2、3-3 三道核心剖切剖面图）
三道剖面分别剖切主楼中轴线、两侧次楼位置，完整展示建筑内部竖向构造：基础埋深、台基厚度、立柱截面尺寸、现浇框架梁柱排布、屋面楼板厚度、檐口挑梁悬挑长度、多层檐楼内部支撑结构、瓦面找坡坡度。内部钢筋布置、构件搭接高度、防水构造预留层均在剖面内体现，是结构浇筑、屋面防水施工的核心指导图纸。
配套造型细节
图纸统一采用标准九龙门多楼对称形制，主楼居中最高，两侧逐层递减布置八座次楼，九层檐楼错落排布，飞檐仿古传统制式，整体线条规整对称，兼顾大气观感与施工落地可行性。
三、图纸适用人群与适用场景
适用人群
古建设计院设计师、园林景观规划工程师、仿古土建施工班组、古建彩绘工匠、文旅项目规划人员、建筑院校课程绘图参考、工程预算造价人员。
落地适用场景
大型景区主入口地标门楼、寺庙山门、仿古商业街主牌楼、文旅小镇形象大门、古镇入口标识建筑、大型祠堂配套主牌楼、乡村重点文旅地标大门。
四、图纸核心优势
图纸体系完整，从平面定位、外观立面到内部竖向剖面全覆盖，无关键构造缺失；
比例统一、尺寸标注规范，符合国内仿古建筑施工制图标准，施工班组可直接识图施工；
可编辑 CAD 源文件，支持按需调整整体规格、门洞尺寸、檐楼高度，适配不同大小场地；
兼顾仿古外观造型与现代钢筋混凝土结构逻辑，造型美观同时结构安全可靠。
